导线省略

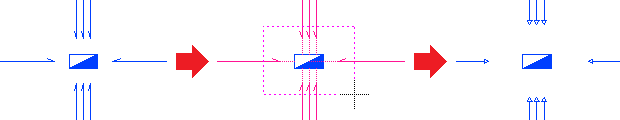

隐藏导线的所指定范围，显示省略图例。
与指定导线相连接的末端符号、根数图例属于省略的对象。
插座、配电盘等电气图例不属于省略的对象。
可在省略部分的端头显示省略图例。省略图例可从8种箭头、波线、断线图例中选择。
省略图例的大小参照导线图例设置。

1 点击选项卡[电气]标签中的[自动断线]右侧的▼。

点击[省略]，启动命令。

2 在[作图方法]中选择[省略]。

3 在[端头图例]中选择在省略范围的端头显示的图例。

4 选择要隐藏的导线。

5 坐标指定隐藏范围对角的1点。

光标移动后，要隐藏的范围以矩形在图纸上虚拟显示。

6 坐标指定另一侧对角。

所指定的范围内的内容隐藏，在端头显示省略图例。

只在所选导线的视口进行了隐藏。

7 以相同设置，需隐藏其他的导线时，返回至４。

以不同的设置内容，需隐藏其他的导线时，返回至３。

命令终止时，按Enter键或点击上下文菜单中的[确定(Enter)]。

1 点击在选项卡[电气]标签中的[自动断线]右侧的▼。

点击[省略]，启动命令。

2 在[作图方法]中选择[取消]。

3 选择要取消省略的导线。

取消导线的省略后，隐藏部分所显示的结果虚拟显示。

4 按Enter键或点击上下文菜单中的[确定(Enter)],确定取消导线的省略。

5 需要隐藏其他的导线时，返回至３。

命令终止时，按Enter键或点击上下文菜单中的[确定(Enter)]。

端头图例选择在省略范围的端头显示的省略图例。
选择[省略图例]时，从８种箭头和波线中选择。
选择[断线图例]时，显示与导线的断线图例相同的图例。
选择[无]时，不显示断线图例。

在已经设置的省略范围外侧追加范围时，可以增加省略的范围。届时，省略图例会被覆盖保存。
省略范围变小时，请取消省略后重新进行范围省略操作。
