风管连接

连接风管。风管路由之间、风管路由和风管配件、风管配件之间可进行连接。
在快速连接中有1种路由连接方法，在该命令中可选择多种连接样例。

使用风管与器具连接，连接设备和风管。

参照快速连接风管与器具连接风管样例绘图

操作方法

需连接风管和风管时

1 点击选项卡中的[风管]－[连接]，启动命令。

2 选择2根要连接的风管。

3 选项卡上列有表示连接方法的图标，将鼠标光标放在图标上时图标会在图纸上虚拟显示。

4 点击图标后连接风管。

5 需连接其他风管时，返回至2。

命令终止时，按Enter键或点击上下文菜单中的[确定(Enter)]。

需连接所选风管和风管时

1 选择2根要连接的风管。

2 点击上下文菜单中的[快速连接]－[连接]，启动命令。

3 选项卡上列有显示连接方法的图标，将鼠标光标放在图标上时图标会在图纸上虚拟显示。

4 点击图标后连接风管，命令完成。

选项卡

连接

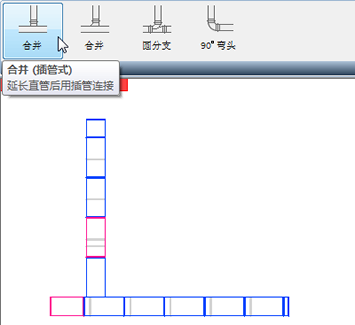

连接显示与指定的2根风管形状匹配的连接样例。将鼠标光标放在连接方法上，在图纸上显示连接框圈。

其他主要连接方法

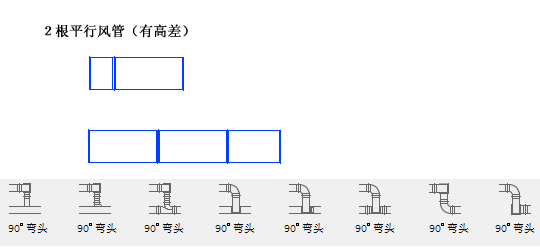

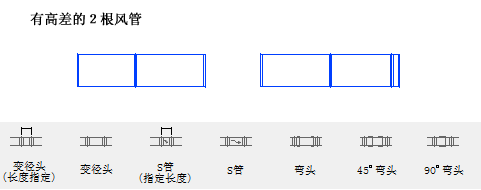

平行时

因2根风管的距离不同而连接样例不同。

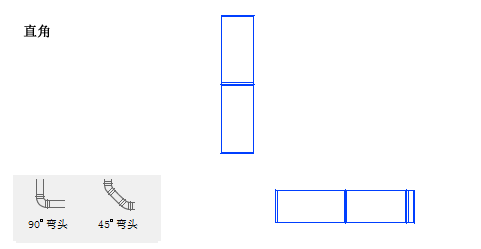

垂直时

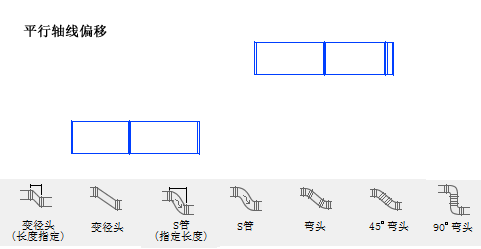

平行

矩形风管和螺旋风管

设置

变径头长在有尺寸线的变径头连接样例中可指定变径头长。

S管长度在有尺寸线的S管连接样例中可指定S管长度。

以相反侧为基准以虚拟显示的连接样例的相反侧为基准连接。

对象选择

　　→说明

系统选择/路由选择的扩展

选择配管?风管路由中的1个对象，在其前后追加选择对象时使用。[系统选择]可选择指定管路系统内的相同用途。 “▼”可选择其他的路由选择功能。

选择模式

追加选择对象追加选择对象。ON时可以连续选择。鼠标光标显示＋。OFF时为一次性选择。按住Ctrl键选择对象时将变为追加选择状态。

取消选取对象取消选取对象。ON时可以连续取消。鼠标光标显示－。按住Shift键选择对象时将变为取消选择状态。

组群选择

在组块对象同时选择与对象单体选择之间切换。ON时选择1个组块对象则组块内其他对象均被同时选择。按住Ctrl键同时按G键时，可切换ON/OFF。

选项还有更详细的对象选择辅助功能。
