电缆桥架等的连接

连接电缆桥架、电缆槽、导轨线槽、母线槽、电线管。可进行以下连接操作：路由之间、路由和配件、配件之间。

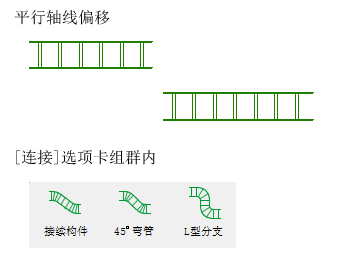

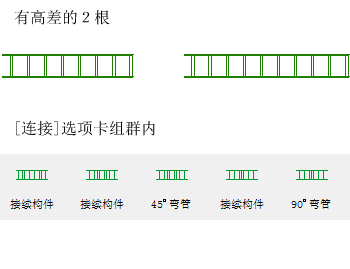

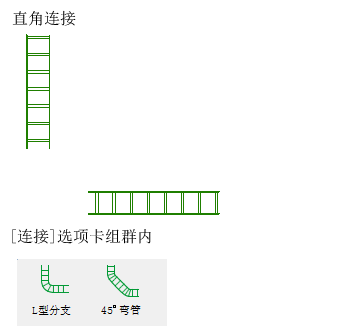

快速连接中有1种路由连接方式，在该命令中可选择多种连接样例。

1 点击选项卡中的[电气]－[其他编辑]。

点击[连接]，启动命令。

2 选择2条要连接的路由。

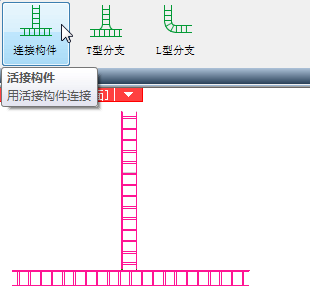

3选项卡上列有表示连接方式的图标，将鼠标光标放在图标上时，在图纸上虚拟显示。

4 点击图标后连接路由。

5 需连接其他路由时，返回至2。

命令终止时，按Enter键或点击上下文菜单中的[确定(Enter)]。

1 选择2条要连接的路由。

2 点击上下文菜单中的[快速连接]－[连接]，启动命令。

3 选项卡上列有表示连接方式的图标，将鼠标光标放在图标上时，在图纸上虚拟显示。

4 点击图标后连接路由，命令完成。

系统选择/路由选择的扩展

选择配管?风管路由中的1个对象，在其前后追加选择对象时使用。[系统选择]可选择指定管路系统内的相同用途。 “▼”可选择其他的路由选择功能。

选择模式

追加选择对象追加选择对象。ON时可以连续选择。鼠标光标显示＋。OFF时为一次性选择。按住Ctrl键选择对象时将变为追加选择状态。

取消选取对象取消选取对象。ON时可以连续取消。鼠标光标显示－。按住Shift键选择对象时将变为取消选择状态。

组群选择

在组块对象同时选择与对象单体选择之间切换。ON时选择1个组块对象则组块内其他对象均被同时选择。按住Ctrl键同时按G键时，可切换ON/OFF。

选项还有更详细的对象选择辅助功能。
