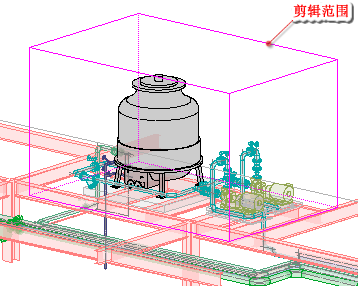

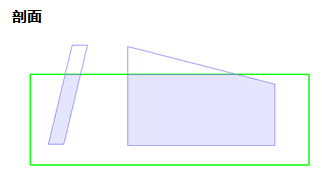

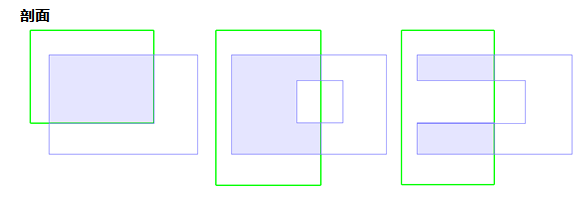

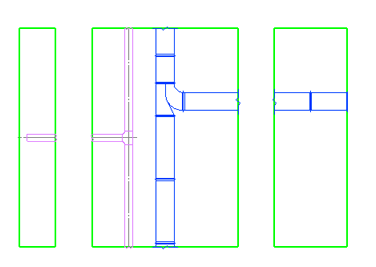

例如，绘制剖面图时，如果利用剪辑视口选择剖面图上显示的范围，则隐藏周围不需要的部分。
| 分类 | 对象 | 基准 |
|---|---|---|
| 文字 | 文字 | 基点(移动控制柄的位置) |
| 尺寸标注文字 | ||
| 设备编号 | ||
| 尺寸线 | 尺寸线 | 尺寸线和引出线 |
| 角度尺寸线 | 尺寸线(圆弧)和引出线 | |
| 辅助线 | 辅助线 | 线和无限线 |
| 图片 | 图形 | 外框连续线 |
| 2D图形 | 点 | 基点 |
| 表 | ||
| 线 | 线 | |
| 箭头 | ||
| 多段线 | 连续线 | |
| 样条曲线 | 经过点的连续线 | |
| 贝塞尔曲线 | 将曲线分解成4部分的连续线 | |
| 云线 | ||
| 构造线 | 无限线 | |
| 圆 | 以15度为间隔分解的连续线 | |
| 圆弧 | ||
| 椭圆 | ||
| 椭圆弧 | ||
| 矩形 | 外形的连续线 | |
| 正多边形 | ||
| 填充区域 | ||
| 3D图形 | 立方体 | 基点(移动控制柄的位置) |
| 倒角柱 | ||
| 台形体 | ||
| 曲面体 | ||
| 任意曲面体 | ||
| 三角柱 | ||
| 正多边形柱 | ||
| 多角形柱 | ||
| 方圆锥体 | ||
| 圆柱 | ||
| 圆台柱 | ||
| 缸形圆柱体 | ||
| 桶形圆柱体 | ||
| 斜面圆柱体 | ||
| 椭圆柱体 | ||
| 半圆柱体 | ||
| 曲面圆柱体 | ||
| 任意曲面圆柱体 | ||
| 球 | ||
| 透镜形 | ||
| 半椭圆体 | ||
| 聚网状 | ||
| 特殊形状 | ||
| 面 | 外形的连续线 | |
| 面(4点) | ||
| 配管 | 配管 | 中心线 |
| 单线(配管) | ||
| 配管(可曲绕管) | 芯的连续线 | |
| 管件 | 基点(移动控制柄的位置) | |
| 阀类 | ||
| 特殊管件 | ||
| 仪表类 | ||
| 排水构件，防虫网 | ||
| 给水、热水分集水器 | ||
| 水表 | ||
| 自动喷水喷头 | ||
| 垫片 | ||
| 焊接处 | ||
| 分歧器(实长) | ||
| 分歧器 | ||
| 风管 | 风管 | 中心线 |
| 圆形风管 | ||
| 通风用配管 | ||
| 矩形颈部 | ||
| 圆形颈部 | ||
| 单线(风管) | ||
| 软接风管 | ||
| 软接风管 | 芯的连续线 | |
| 变径头 | 中心点 | |
| 方圆变径头 | ||
| 翻弯管 | ||
| S管 | ||
| 鼓型 | ||
| 插管式(变径头) | ||
| 插管式(方圆变径头) | ||
| 变径头 | ||
| 静压箱 | ||
| 风箱 | ||
| 多叶板 | ||
| 消音弯头 | ||
| 风阀 | ||
| VAV | ||
| CAV | ||
| 帆布风管 | ||
| t1.6短管 | ||
| 弯头 | 基点（移动控制柄的位置） | |
| 圆分支 | ||
| T型分支 | ||
| 三通(直立) | ||
| 三通 | ||
| 三通（单边弯头直立） | ||
| 三通(T型) | ||
| 三通(上弯) | ||
| 四通 | ||
| 圆形弯头 | ||
| 三通 | ||
| 金属网 | ||
| 百叶风口 | ||
| 风量测量口 | ||
| 垫片 | ||
| 百叶风口 | ||
| 喷口 | ||
| 球形可调喷口 | ||
| 风帽 | ||
| 防雨罩 | ||
| 排烟口 | ||
| 排烟罩 | ||
| 百叶风口(带风箱) | ||
| 线型风口(带风箱) | ||
| 散流器(带风箱) | ||
| 圆盘散流器(带风箱) | ||
| 排烟口(带风箱) | ||
| 排烟口(带风箱) | ||
| 外百叶(带风箱) | ||
| 螺旋风管管件 | ||
| 通风用配件 | ||
| 通风用配管风阀 | ||
| 图例 | 立管图例 | 基点(移动控制柄的位置) |
| 图例 | ||
| 电气 | 导线 | 连续线 |
| 末端符号 | 基点（移动控制柄的位置） | |
| 电缆桥架 | 中心线 | |
| 桥架弯头 | 基点(移动控制柄的位置) | |
| T型分支 | ||
| X型分支 | ||
| 特殊T型分支 | ||
| 联接构件 | ||
| 活连接构件 | ||
| 活联接构件 | ||
| 电缆槽 | 中心线 | |
| L型分支 | 基点(移动控制柄的位置) | |
| T型分支 | ||
| X型分支 | ||
| 联接构件 | ||
| 导轨线槽 | 中心线 | |
| L型分支 | 基点(移动控制柄的位置) | |
| T型分支 | ||
| X型分支 | ||
| 接线盒 | ||
| 联接构件 | ||
| 母线槽 | 中心线 | |
| 结合条 | 基点(移动控制移动) | |
| S型结合条 | ||
| 分线盒 | ||
| 风箱 | ||
| 电线管 | 中心线 | |
| 电线管配件 | 基点(移动控制柄的位置) | |
| 灯具 | ||
| 配电盘 | ||
| 变压器 | ||
| 设备、器具 | 热源设备 | 基点(移动控制柄的位置) |
| 冷却塔 | ||
| 风机类 | ||
| 水泵类 | ||
| 空调机 | ||
| 防震支架 | ||
| 风机盘管 | ||
| 成套空调机 | ||
| 水罐类 | ||
| 开水器 | ||
| 卫生器具 | ||
| 生活冷热水器具 | ||
| 燃气表 | ||
| 消防器具 | ||
| 设备资料库配件 | ||
| 分集水器 | ||
| 灯具 | ||
| 电气器具 | ||
| 配电盘 | ||
| 箱式变压器 | ||
| 支吊架 | ||
| 水表组件 | ||
| 钢材 | 角钢 | 通过基点的长度方向的线 |
| 槽钢 | ||
| H型钢 | ||
| T型钢 | ||
| I型钢 | ||
| 方管 | ||
| 方钢 | ||
| 圆钢 | ||
| 扁钢 | ||
| 角撑板 | 基点（移动控制柄的位置） | |
| 肋板(四角) | ||
| 肋板(三角) | ||
| 角撑架 | ||
| 立管支架构件 | ||
| 支架构件 | ||
| 吊架构件 | ||
| 螺栓孔 | ||
| 套管、吊架预埋件 | 套管 | 中心点 |
| 预留洞 | ||
| 吊架预埋件 | 基点(移动控制柄的位置) | |
| 建筑 | 检修口 | 基点（移动控制柄的位置） |
| 门 | ||
| 窗 | ||

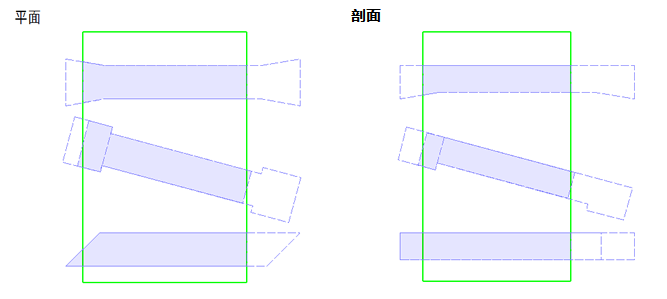

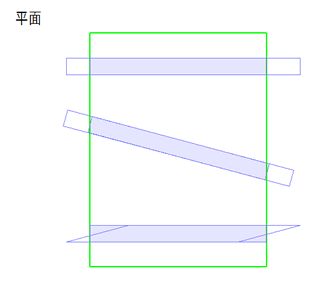

| 梁 | 中心线 | |
| 柱 | ||
| 基础 | ||

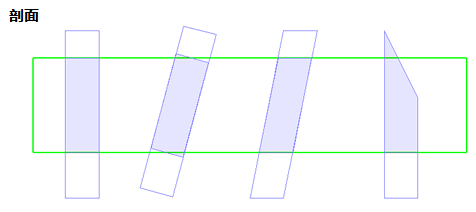

| 墙 | 中心面 | |

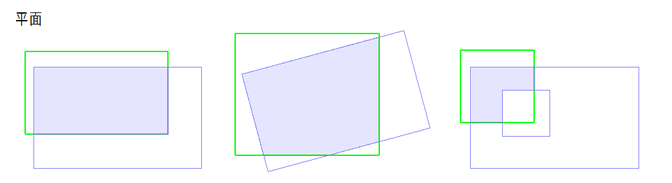

| 楼板 | ||
| 吊顶 | ||
| 屋顶 | ||

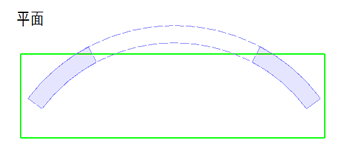

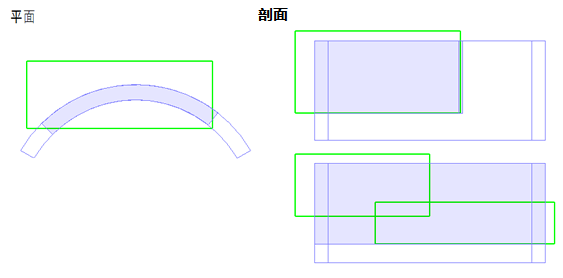

| 圆弧形梁 | 中心圆弧 | |
| 圆弧形墙 | ||
| 碰撞检查 | 碰撞位置 | 基点(移动控制柄的位置) |
