以AutoCAD DXF/DWG格式文件保存(2D)

虽然DXF文件与DWG文件格式不同，但是保存的信息相同。此页将说明保存为DXF/DWG格式文件的概况。命令的使用方法请参照DWG图形保存，DXF图形保存。

可从“AutoCAD Release14”至“AutoCAD 2017”之间任意选择一种形式，进行保存。

AutoCAD与莱辅络的颜色相同，均有255种颜色，颜色编号及RGB值(饱和度定义)也一致。用相同的饱和度(颜色编号)保存对象颜色。另外，设置图层颜色时，以随层形式保存。

因为AutoCAD与莱辅络的线宽相同，所以以原线宽保存。

莱辅络的线型包括默认(系统固定)线型与扩展线型2种。两者均可定义间隔样例，保存至图纸。在AutoCAD中绘制与样例相对应的线型时，作为相同线型保存。

调整图纸的图层名及输出名。可在[DWG/DXF图层]中修改并输出图层名。
无法输出隐藏对象。以图层为单位设置隐藏时，即使[Rebro图层]中有名称，也无法输出。
在莱辅络的图层名称中使用“””“*”“,”“/”“:”“;”“<”“=”“>”“`”“｜”(均为半角)时，将会自动替换为空格。

[设备]分类的图层，可将双线用/单线用等两种线宽、线型作为图层的线宽、线型设置，以DXF、DWG文件保存时，只能从双线用、单线用之中选择一种设置，作为图层来设置，配管或风管上以随层输出。
双线或单线中的哪一种变为随层，可在保存时显示的对话框的“设置”标签中的“图层的线宽、线型”中选择。不变为随层的一方，可直接针对对象进行线宽、线型的设置。

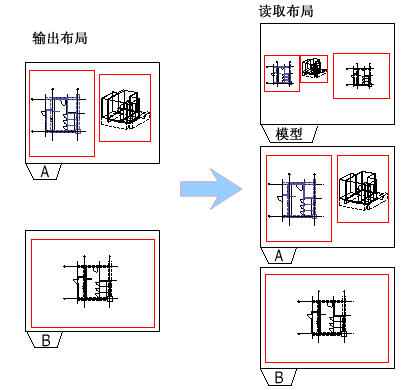

因为莱辅络有视口，所以可通过改变比例放大浏览相同部分。无视口的CAD想放大观看的部分只能实际将其放大。

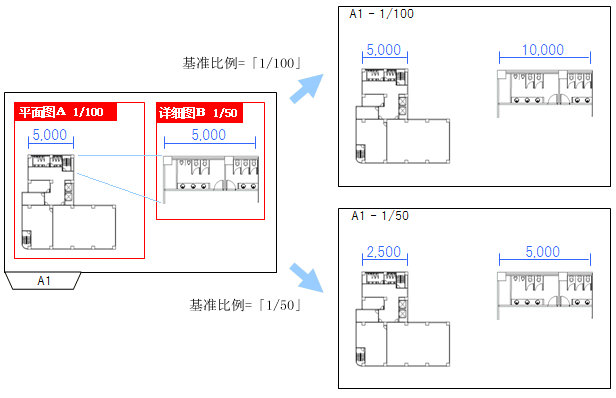

此处，“基准比例”是用来指定以哪个视口图形的比例为基准。下图中若基准比例=1/100，1/100，平面图A的5,000mm保持不变，详图B放大为2倍。相反，若基准比例=1/50，1/50，详图B的5,000mm保持不变，平面图A缩小为1/2倍。
