从选项卡的[工具]标签-启动[定长编辑]命令，分割指定配管。

• 定长分割 以定长分割。
• 手动分割 在作图设置以指定长度分割。
• 实长修改 修改指定配管的实际长度。
• 连接 连接被分割的配管。
• 恢复 分割的内容恢复原状。

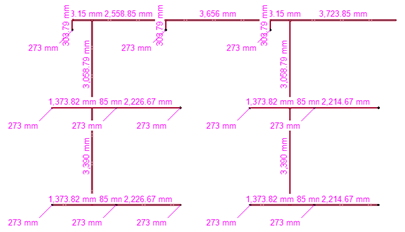

• 确认 点击分割的配管后，显示长度。

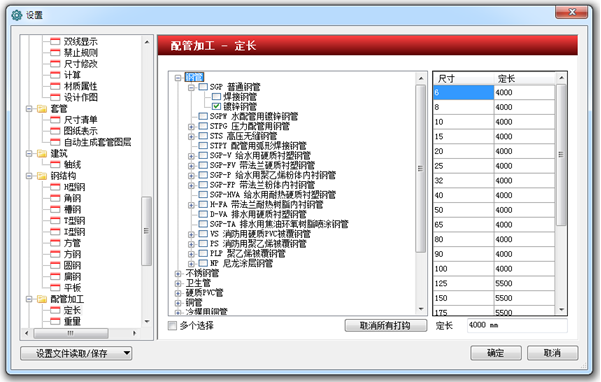

定长的长度可以在[设置]的[配管加工]-[定长]对每条管材进行设置。

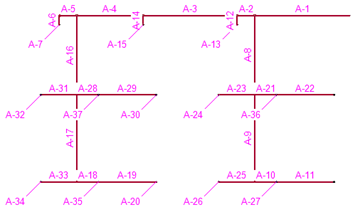

对[编号]命令下分割的配管标注加工统计用的编号。选择[加工统计]后，选择作图方法。

• 单体 所选的配管（所选的顺序）
• 范围 从所选的第1个开始到第2个路由之间的配管（从第1个所选的顺序开始）
• 系统 所选配管相连的全部（按照从主管侧到末端的顺序）

[编号]命令下对配管设置的编号用[编号标注]命令，在必要的位置标注。

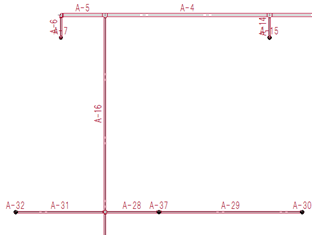

[编号标注]命令启动，在配管指定后在编号的配管显示编号。

• 信息删除 删除[编号]和[编号标注]的加工信息。

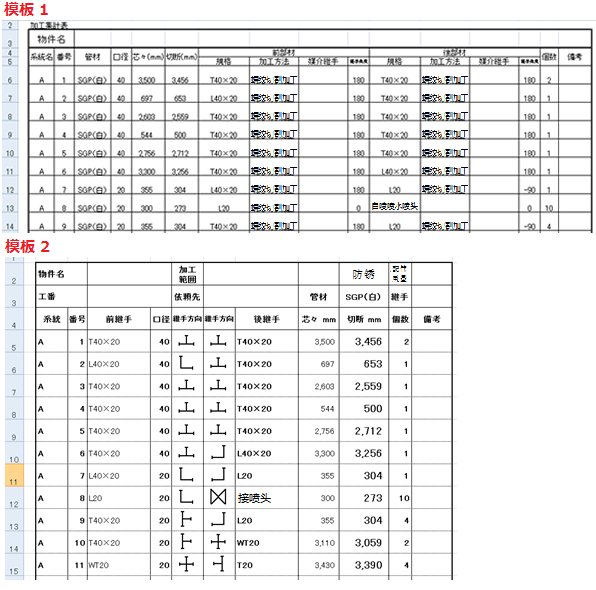

加工统计的信息输出到Excel格式文件。统计的模板有两个。 可以指定在每个系统的输出范围。
模板可以追加、创建、编辑。
[启动[编号标注]命令，指定配管后，显示已编号的配管的编号。
