风管、加工统计
风管的加工统计功能,在图纸上指定的风管进行编号,可以作为莱辅络图纸单品图输出。
参照
风管加工编号
风管加工编号一览
风管加工编号标注
风管加工信息删除
风管、单品图
在风管设置单品图用的编号
[风管加工编号]
命令下为风管添加单品图用的编号。
单体 所选风管(选择的顺序)
范围 从所选的第一个到第二个路由间的风管(从第一个所选的风管编号。)

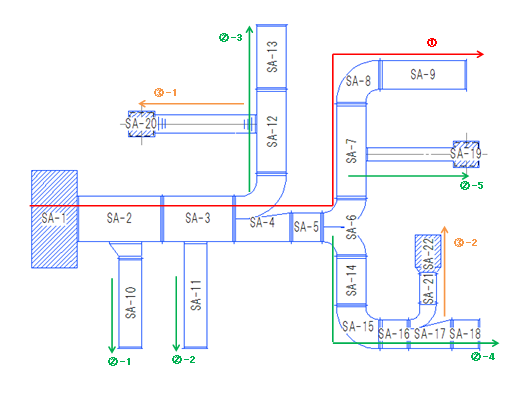

系统 在所选风管连接的全部的(从主管侧到末端的顺序)。
系统主管的末端位置以前的编号后,支管末端以前的编号,而且按照那个支管的支管的顺序编号。
此外,设备、器具以后的编号不进行,但是对风箱静压箱以后的风管进行编号。
在图纸中绘制编号
[风管加工编号]
命令下对风管设置编号,
用[风管加工编号标注]
命令,标注到必要的位置。
[风管加工编号标注]
命令启动,指定风管后,编号的风管上显示编号。
风管加工信息删除
[风管加工编号]
と
[风管加工编号标注]
的风管加工信息被删除。
单品图输出
[风管、单品图]
命令下,单品图作为莱辅络图纸输出。 输出范围可以在每个系统指定。
可以对模板进行,追加、创建、编辑。
[风管加工编号标注]
命令启动,指定风管后,显示在已编号的风管上的编号。
