选择“芯芯”(中心线长度)或“实际长度”(采取切割加工及切割分离相关操作的配管端头长度)表现配管、风管的长度。
选择“实际长度”时，统计反映[设置]中的[配管加工]-
[加工线]设置内容的配管实际长度。
另外，在“数量”设置中，可选择数值近位、四舍五入。
电气则是“芯芯”（中心线长度）。

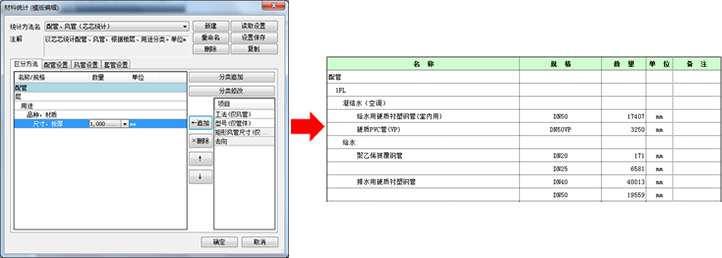

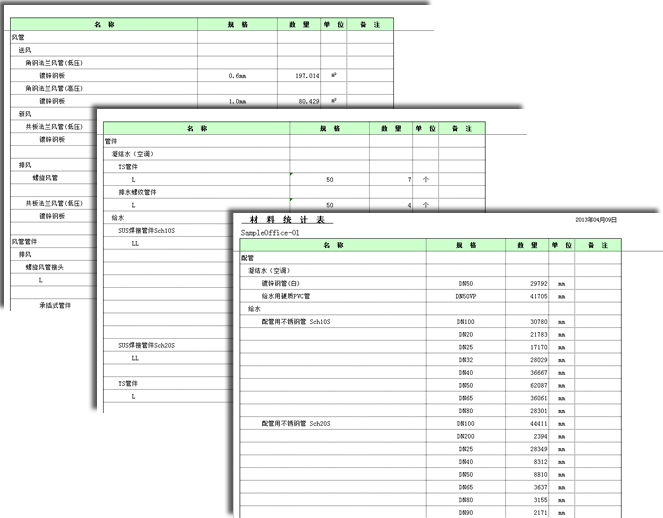

可以Excel数据形式输出材料统计表。
材料统计表的形式可利用
材料统计命令的分类功能，设置统计项目及顺序，保存多个统计方法。
1
以芯芯长度统计
·芯芯长度指的是直管至管件交点的长度。
·塑料管及冷媒管等可曲挠管的长度指的是直部至直部中心线交点的长度。
(塑料管、自动喷水系统软接风管以10mm为间隔分割的长度统计长度。)
·软接风管以10mm为间隔分割长度的根数统计芯芯长度。
2
以实际长度统计
·实际长度指的是包含管件承插线的配管长度。
·塑料管及冷媒管等可曲挠管的长度指的是统计直部及弯部周长的长度。
(塑料管、自动喷水系统软接风管以10mm为间隔分割的长度统计长度。)
·软接风管以10mm为间隔分割长度的根数统计实际长度。
3
统计单位
·统计结果方面，可从“m”“mm”“根数”中选择每个管件的单位。
·数量方面，可从“四舍五入”“舍弃”“进位”“显示位数”中选择统计数值的方法。
1

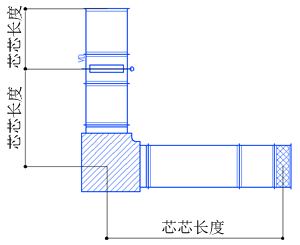

矩形风管以芯芯长度统计每个板厚的面积(㎡)。
2
芯芯长度指的是直管至弯头交点的长度。
3
连接消音弯头、风阀及帆布的风管，与②同样，以芯芯长度统计。
※作为风管器具分别统计消音弯头、风阀及帆布。
4
连接风箱、静压箱时，至风管端头的距离为芯芯长度。
5
以大尺寸统计变径头部分。
※当变径头为插管式变径头时，以支管尺寸统计。
6
插管式、插管式变径头中接出的支管指的是支管至主管的交点长度。
7

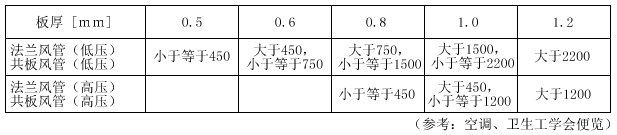

参考“空调、卫生工学便览”设置板厚的默认值。
3. 配管、风管配件的统计方法
1
阀类，管件
· 可分别统计楼层、用途、品种、材料、型号及尺寸等。
· 以每个分类中的个数统计配件。
· 即使修改参量阀类的参数值，也不会适用于统计结果。
※布置参量阀类后，修改属性中的“配件信息”-“通称”，则适用于统计。
2
风箱·静压箱
· 统计所有宽×高×厚的尺寸。
3
风口(送风口、回风口)
· 统计所有型号的风口。
· 统计连接在风口上的所有尺寸及长度的短管个数。
1
以芯芯长度统计电缆桥架、电缆槽、导轨线槽、母线槽、电线管。
2
芯芯长度指的是直线路由至配件交点的长度。
3
以至异径构件基点的距离统计包括异径构件在内的路由直部的芯芯长度。
4
从多分支水平活连接构件接出的支路由枝线路，指的是支路由枝线路至主路由交点的长度。
5
导线端头上连接单线图例时，以单线图例的基点为基点的长度统计导线。即使导线的布线形状为曲线，测量还是以直线进行。
导线端头省略时，从导线端头至单线的“连接盘”属性中显示的盘基点的直线距离也会被测量。如果图纸上有多个相同名称的盘时，测量至第一个找到的盘基点的直线距离。
长度的测量方法可从下述三种选择。

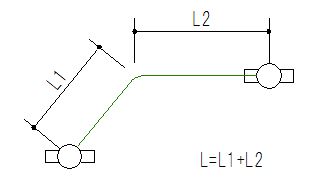

·“直线统计”…测量导线顶点之间的长度之总和，为导线长度。导线端头省略时，从导线端头至连接盘基点的直线距离也会被测量。

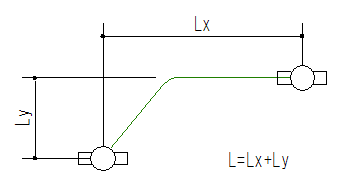

·“直角统计”…沿X轴、Y轴测量导线顶点之间距离的长度之总和，为导线长度。导线端头省略时，从其端头沿X轴、Y轴至连接盘基点的长度也会被测量。不会依赖于视口的旋转角度、基准角度。

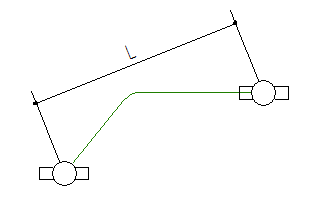

·“最短统计”…导线的起点和终点之间的直线距离为导线长度。导线端头省略时，测量基点不是导线端头，而是连接盘的基点。
以“直线统计”“直角统计”“最短统计”中的一种方法测量的长度，还可以加上剖面距离、导线余长。
剖面距离指的是导线端头上连接单线图例时，从各个导线端头至单线图例的高差之合计。导线端头省略时，剖面距离也不会改变。

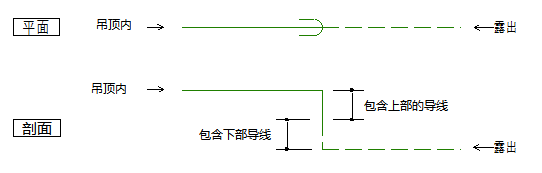

导线上有末端符号，且末端符号前后的导线敷设方法不同时，不管末端符号的图例在什么位置，末端符号前后的导线高差各取一半，作为两边导线的剖面距离来测量。エンド伏せの前後の配线の高低差の半分ずつを两方の配线の断面距离として计测します。

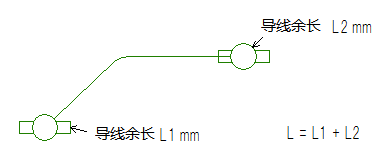

导线余长指的是单线图例单独具有的信息，用户可在[单线图例追加]或[单线图例编辑]－
[电气]中进行自由设置。导线端头上连接单线图例时，将所连接的单线图例之导线余长加在长度上。导线端头省略时，则将连接盘的导线余长加在长度上。
另外，导线的测量方法不可分别进行修改。
5. 设备器具的统计方法
1
设备器具
· 修改参量机器的参数值时，若在自选配件中登录，则适用于统计结果。
※机器规格(属性的“配件信息”)不适用于统计结果。
· 自选配件在登录时可设置统计分类及名称。
· 设备资料库(Stem数据)以设备厂家设置的分类及名称(Stem的规格为准则)进行统计。
6. 关于管件的代号
莱辅络代号设置如下表。不在表上的配件则遵循以下规则。
- 复杂的名称，则设为含日语的代号。
（90°单承插弯头→90°单承插Ｌ、给水栓弯头→给水栓Ｌ、45°内外螺纹弯头→内外螺纹ＹＬ、PVC管用管套→PVC管用Ｓ）
- 有些特殊管件，直接采用局部的厂家产品编号或名称显示会更易懂时，该图例作为代号来使用。
（排水钢管用柔性管件·VST VICTAULIC接头·G-0型、G-1型等）
- 有固定厂家的聚丁烯管、交联聚乙烯管，直接将厂家产品编号作为型号来使用。
- 带法兰钢管管件、带法兰内衬聚乙烯钢管管件的弯头只有大弯头，即使是大弯头，也没有将其名称设为ＬＬ，而是设为Ｌ。
| ·配管管件 |
|
| 配件名 |
代号 |
| 弯头 |
|
90°弯头
|
L |
| 90°大弯头 |
LL |
| 90°短管弯头（短） |
NL |
| 90°短管弯头（长） |
NLL |
| 90°带弯头直管 |
LP |
| 快接弯头 |
TL |
| 45°弯头 |
YL |
| 45°大弯头 |
YLL |
| 45°带弯头直管 |
YLP |
| 30°弯头 |
30L |
| 22.5°弯头 |
22.5L |
| 11.25°弯头 |
11.25L |
| 弯管 |
| 90°弯管 |
LB |
| 90°弯管（长） |
LLB |
| 90°短弯管 |
SLB |
| 45°弯管 |
YLB |
| 45°短弯管 |
SYLB |
| 22.5°弯管 |
22.5B |
| 22.5°弯管（长） |
22.5LB |
| 三通 |
| 三通 |
T |
| 90°大斜三通 |
TY |
| 90°Y |
ST |
| 45°Y |
Y |
| 四通 |
| 四通 |
WT |
| 90°大斜四通 |
WTY |
| 管套 |
| 管套、异径管套 |
S |
| 偏心异径管套 |
R |
| S管套 |
SS |
| 快接管套 |
TS |
| 外螺纹快接管套 |
OTS |
| 变径头 |
FR |
| 带变径头短管 |
RP |
| 螺纹异径接头 |
B |
| 补心 |
| 补心 |
N |
| 配管补心 |
PN |
| 长补心 |
LN |
| 带螺母短管 |
带螺母P |
| 管接头 |
| 管接头 |
U |
| 90°管接头 |
90U |
| 管接头弯头 |
UL |
| 外螺纹管接头弯头 |
ULM |
| 内螺纹管接头弯头 |
ULF |
| 管接头式管套 |
US |
| 管帽 |
C |
| 管堵 |
P |
| 阀门管套 |
VS |
| 接口 |
| 外螺纹接口 |
MA |
| 内螺纹接口 |
FA |
| 外螺纹接口管套 |
MS |
| 内螺纹接口管套 |
FS |
| 外螺纹接口弯头 |
ML、外螺纹接口L |
| 内螺纹接口弯头 |
FL、内螺纹接口L |
| 内螺纹接口三通 |
FT |
| 焊接接口 |
焊接A |
| 钢管用接口 |
钢管用A |
| 法兰接口（JIS 10K） |
FA（JIS 10K） |
| 90°大斜三通 |
TY-L |
| 铅管连接用 |
| 90°铅管连接用长臂弯头 |
铅管连接用L |
| 90°铅管连接用斜三通 |
LTY |
| 铅管连接用短管 |
LS |
| 铅管连接用排水T管 |
LST |
| 满水试验用管件 |
COT-W |
| 清扫口 |
CO |
| 带清扫口短管 |
COT |
| 清扫口管套 |
COS、带CO S |
| 带CO透气连接管 |
COVT |
| 铸铁法兰 |
| 螺纹式法兰（JIS5K） |
F5K |
| 螺纹式法兰（JIS10K） |
F10K |
|
| 配件名 |
代号 |
| 法兰 |
| 法兰、组对法兰 |
F |
| 法兰5K |
F5K |
| 法兰10K |
F10K |
| TS法兰JIS5K型 |
TSF5K |
| TS法兰JIS10K型 |
TSF10K |
| 翼环接头5K |
LPF5K |
| 翼环接头10K |
LPF10K |
| 钢制及不锈钢制法兰 |
| 承插焊接式法兰（平板法兰）JIS5K |
F5K |
| 承插焊接式法兰（平板法兰）JIS10K |
F10K |
| 承插焊接式法兰（带颈法兰）JIS5K |
ハブF5K |
| 承插焊接式法兰（带颈法兰）JIS10K |
ハブF10K |
| 松套法兰JIS5K |
LF5K |
| 松套法兰JIS10K |
LF10K |
| 榫槽法兰JIS5K |
WLF5K |
| 榫槽法兰JIS10K |
WLF10K |
| 法兰堵JIS5K |
BLF5K |
| 法兰堵JIS10K |
BLF10K |
| 室内用管端防腐管件、交叉翻弯管 |
OS |
| 高压承插焊接式管件Sch80、高压活接 |
BOSS |
| 高压承插焊接式管件Sch80、45°高压活接 |
45BOSS |
| 高压承插焊接式管件Sch80、承插焊接活接 |
HC |
| 硬质PVC管件（TS管件）、S弯管 |
SB |
| 排水螺纹管件、U型存水弯 |
U |
| 耐火双层管管件、弯管直边 |
HB-S |
| 给水用聚乙烯管EF管件、SP三通 |
SPT |
| 给水用聚乙烯管EF管件、SP法兰三通(JIS10K) |
F付SPT |
| 给水用聚乙烯管EF管件、弹性接头 |
EJ |
| 卡压式接头、承插管套 |
BS |
| 卫生管管件(焊接式)、金属环管帽 |
FERC |
·螺旋风管管件
| 配件名 |
代号 |
| 弯头 |
| 90°弯管(1.0R)、90°压力机弯管 |
L |
| 90°弯管(1.5R) |
LL |
| 90°弯管(2.0R) |
LLL |
| 45°弯管（1.0R）、45°压力机弯管 |
YL |
| 45°弯管（1.5R） |
YLL |
| 45°弯管（2.0R） |
YLLL |
| 三通 |
| 三通管 |
T |
| RT管 |
RT |
| 45°Y |
| 45°Y管 |
Y |
| RY管 |
RY |
| 四通 |
| 交叉管 |
WT |
| 四通RT管 |
WRT |
| 管套 |
| 偏心变径管(直管尺寸×承插尺寸) |
SS |
| 偏心变径管(两侧承插尺寸) |
S |
| 直管用管帽、管件用管帽 |
C |
·风管E管管件
| 配件名 |
代号 |
| 弯头 |
| 套管型90°弯头 |
L |
| 法兰型90°弯头 |
F-L |
| 套管型45°弯头 |
YL |
| 法兰型45°弯头 |
F-YL |
| 三通 |
| 套管型三通 |
T |
| 法兰型三通 |
F-T |
| 45°Y |
| 套管型Y管 |
Y |
| 管套 |
| 套管型管套、套管型变径头 |
S |
| 法兰型变径头 |
F-S |
| 套管型渐缩变径头 |
R |
| 法兰型渐缩变径头 |
F-R |
| 伸缩器 |
F-ELX |
| 端头管帽 |
C |
| 风管用法兰（TS式） |
F |
| 堵板 |
BF |
|
1
点击[工具]-[材料统计]。
2
统计方法采用“实际长度统计”“芯芯统计”“根数统计-实际长度”“仅钢材”的模板。点击[编辑]后，可新建及编辑模板。
此处为新建模板。
3

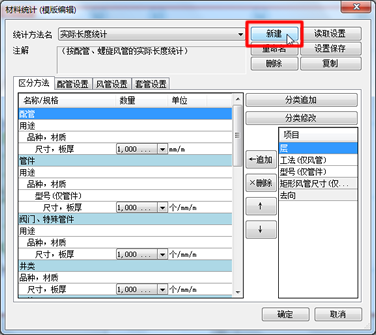

在材料统计(模版编辑)对话框中选择[新建]。
4
在[统计方法]对话框，输入“统计方法名”“注解”。
5
设置区分方法。※在这里，区分每个楼层的用途并统计材料。

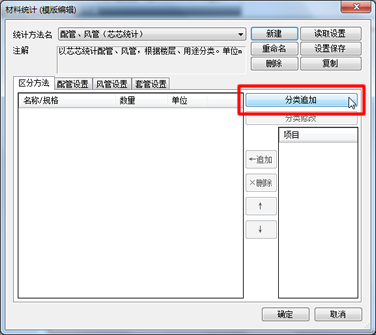

① 选择“分类追加”。

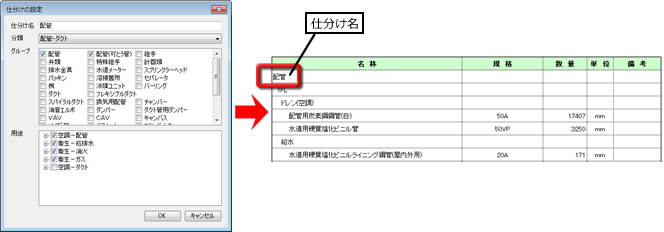

② 在[分类设置]对话框中输入“分类名”。勾选“分类名”中统计的组群及用途的项目。
※“分类名”···配管
“分类”···配管、风管
“组群”···配管、配管（可曲挠管）
“用途”···空调-配管、水-给排水、水—消防、水-燃气
（在分类中选择配管、风管时显示用途。）
在Excel中输出时，统计每个分类名中勾选项目的材料。
选择“OK”，关闭对话框。设置后，可在[分类修改]中进行修改。

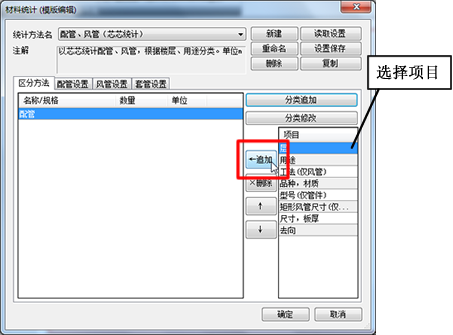

③ 可设置追加至②中分类的项目。选择项目，点击[追加]按钮。追加至所选行的下面。
在这里，设置“层”“用途”“品种、材质”“尺寸、板厚”。
数量方面，可选择“四舍五入”“舍位”“进位”“显示位数”并设置计算结果数值。
6
同样，勾选[分类]中统计①～③设置的配件及用途。
※在此处输入“管件”“阀门、特殊管件”“风管”“风管管件”“风管器具”后，进行如下设置。
“配管”“风管(矩形风管、螺旋风管、软接风管)”“风管配件”
“阀类、管件”对象为统计的对象。
7

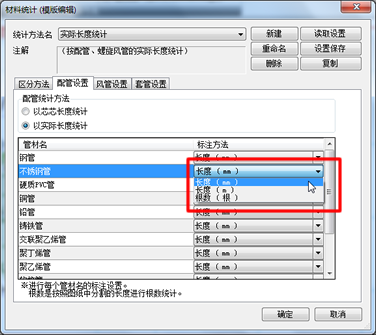

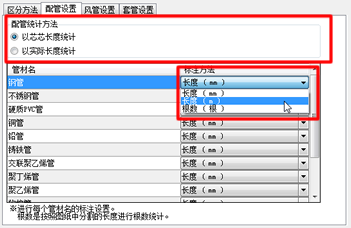

切换至“配管设置”标签，设置配管的统计方法和配管单位。
※配管统计方法···以芯芯长度统计
标注方法···长度（m）
选择“OK”，关闭对话框。

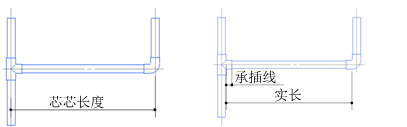

【补充】
芯芯长度···直管至管件交点的长度。
实长···包含管件承插线的配管长度。
8

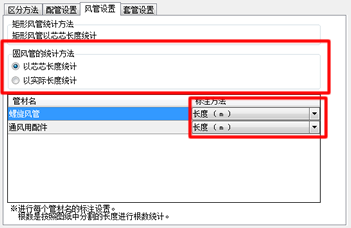

切换至“风管设置”标签，设置圆形风管的统计方法和配管单位。
以芯芯长度及每个板厚的面积（㎡）统计矩形风管。
选择“OK”，关闭对话框。
9
已完成的统计方法名称 选择“配管、风管(芯芯统计)”，点击“开始”按钮 。
