[ 设定 ] 配管、风管、电气通用
进行绘制配管、风管、电气的相关设置。
双线表示
中心线
进行双线配管的中心线设置。
露出长度 配管、风管为双线时中心线从端头延伸出来。设置值为用%(百分比)输入配管、风管尺寸为基准的露出长度。(最小)~(最大)之间用尺寸比例计算。 如输入“0”,则以不露出中心线绘图。
颜色 进行颜色的设置。
线宽 进行线宽的设置。
线型 进行线型的设置。
保温
进行表示配管、风管保温的线宽、线型的设置。已进行了断线处理时,取消断线处理则适用表示保温的线宽、线型的设置。
线宽 进行表示保温的线宽设置。
线型 进行表示保温的线型设置。
虚线显示从下方接出三通的立管
勾选后,三通下方接出的立管以虚线表示。
用填充显示速扣接头的朝向
勾选后,以全填充从速扣接头-承口前端开始描画一半,使连接朝向更容易辨别。
禁止规则
选择配管、风管的管件及其局部重叠时的处理方法。
禁止规则 勾选后,绘制编辑配管、风管的路由时,将自动考虑连接位置或承插线的位置而及时断开,以免管件、配件重叠。设计模式中单线表示时,也将及时断开,以免图例重叠。 但是以数值指定移动路由时,将优先所输入的数值,不会利用禁止规则做修正。
显示??」标记 勾选后,?无匹配配管、风管的管件部分的管件时,?路由的连接部分将显示“?”标记。该标记,也能匹配读取BE-Bridge文件的路由。可利用该功能,确认无管件部分。 取消勾选后,将不显示“?”。
可利用状态栏上的切换显示。
显示“×”标记 勾选后,在配管的管件及风管局部重叠处显示“×”标记。 取消勾选则不显示“×”。
在状态栏上的,可进行显示的切换。
尺寸修改
按配管的尺寸种类设置不使用的尺寸。此处取消勾选的尺寸,在[InfiPoints专用莱辅络链接读取][配管计算][材质修改]、属性的材质修改中将无法使用。
(尺寸种类) 选择要修改的尺寸种类。
(尺寸) 显示尺寸种类中包含的尺寸一览。取消勾选后,局部命令中将无法使用该尺寸。
计算
配管
红色显示:流速(≤DN50)红色显示 :摩阻(>DN50) 配管计算符合该条件时,框圈的背景颜色变成红色。

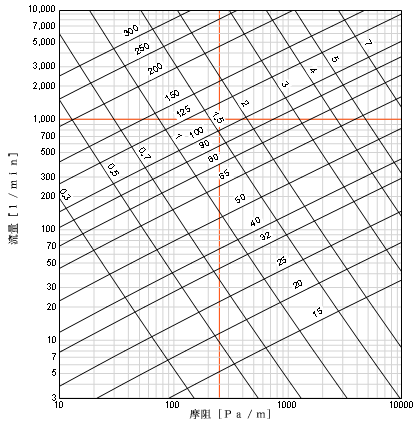

配管摩阻曲线图 显示并打印配管摩阻曲线图。
对话框 [配管摩阻曲线图]
根据流量[l/min]与摩阻的相关关系,绘制出配管尺寸[mm]与流速[m/s]的曲线图。
配管材质 选择绘制摩阻曲线图所用的管材。利用此材料的绝对粗糙系数进行计算。
各种材质的绝对粗糙系数如下。

配管材质 绝对粗糙系数[mm]
普通钢管 0.15
普通配管用不锈钢管 0.005
硬质衬塑钢管 0.005
无缝钢管(sch40) 0.1



水温 输入计算水温。有关计算公式请参照技术计算。0度以下时设置为0度,100度以上时设置为100度。
单位摩阻 根据曲线图的摩阻指定值绘制彩色曲线。
强调风量 勾选后,根据曲线图的风量指定值绘制彩色曲线。同时,显示为该情况下的推荐尺寸。
打印 打印摩阻曲线图。
风管

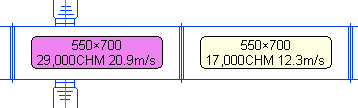

红色显示时的风速 低压风管、高压风管 风管计算符合该条件时,框圈的背景颜色变成红色。

对话框[风管摩阻曲线图]

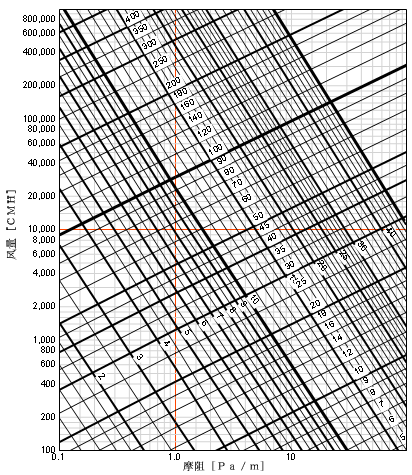

风管摩阻曲线图 显示并打印风管摩阻曲线图。
根据风量[m3/h]与摩阻[Pa/m]的相关关系,绘制出圆形风管尺寸[cm]与风速[m/s]的曲线图。
摩阻曲线图是以标准大气压进行计算的。

风管材质 选择绘制摩阻曲线图所用的风管材质。利用此材质的绝对粗糙系数进行计算。
各种材质的绝对粗糙系数如下。

风管材质 绝对粗糙系数
镀锌钢板(无连续卷材接缝且崭新) 0.03
镀锌钢板(无连续卷材接缝) 0.09
镀锌钢板(板状且纵向接缝) 0.18
软接风管 3.0
PVC塑料管 0.03

单位摩阻 用曲线图的摩阻指定值绘制彩色曲线。
强调风量 勾选后,用曲线图的风量指定值绘制颜色曲线。同时,显示该情况下的推荐尺寸。矩形风管尺寸高宽比为1.5。


打印 打印摩阻曲线图。
材质属性
设置配管、风管、管件的属性在[配件信息]中的显示内容。
此处设置的内容? 配管尺寸标注? 适用于风管尺寸标注链接的文字标注。
标签[配管][风管][管件]
根据设置代号的配件项目不同替换标签,在左边清单中选择材质名称。
在右侧的清单栏中修改名称。
属性中修改的名称等,即使在材质属性中修改,也不再适用。另外,在产品编号切换※仅适用塑料管选项 中设置了配管的[名称]、管件的[通称]时,该设置优先。
设计作图
进行在设计模式中参照的标高相关设置。
立管、竖向风管作图
设置立管、竖向风管的上与下的标高。
即为距楼层设置的”标高基准“中所选楼层的相对距离。
标高设置
指定[单线图例布置]中布置的图例标高。
图例具有内部的布置标高,可设置与布置标高相对而言的实际标高。
即为楼层设置的“标高基准”中所选的楼层的相对距离。
