梁布置
布置梁。端头的形状除一般形状外,还可选择“加腋”“梁托”“水平加腋”“水平梁托”。布置后可做以下修改。

操作方法

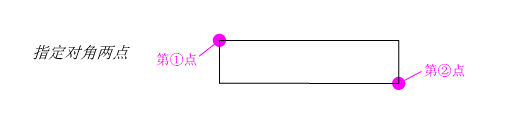

需坐标指定对角2点绘制梁时
1 点击选项卡中的[建筑]-[梁],启动命令。
2 在[作图方法]中选择[指定对角2点]。
3 在[起点端头]中,选择绘图时起点端头梁的形状。
选择[通常]以外时,点击[尺寸]▼,输入端头尺寸。
4 在[终点端头]中,选择绘图时终点端头梁的形状。
选择[通常]以外时,点击[尺寸]▼,输入端头尺寸。
5 在端头形状中,选择[水平加腋]和[水平梁托]时,输入[梁宽]。
6 输入[梁高]。
7 在[顶部标高]中,输入从基准FL至梁顶部的高度。
可在数值右侧的▼中选择基准FL。
8 坐标指定平面上梁对角的1点。
移动光标时,梁在图纸上虚拟显示。
9 坐标指定另一侧对角。
确定梁。
10 以相同设置内容,绘制其他梁时,返回至8。
以不同的设置内容,绘制其他梁时,返回至3。
命令终止时,按Enter键或点击上下文菜单中的[确定(Enter)]。

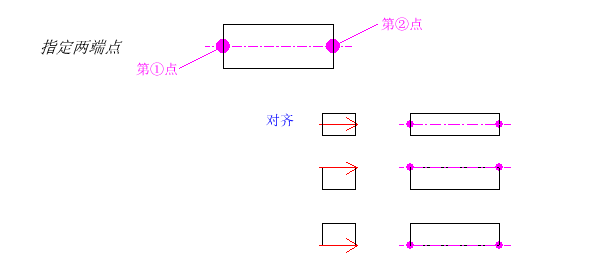

需坐标指定两端位置后绘制梁时
1 点击选项卡中的[建筑]-[梁],启动命令。
2 在[作图方法]中选择[指定两端点]。
3 在[起点端头]中,选择绘图时起点端头梁的形状。
选择[通常]以外时,点击[尺寸]▼,输入端头尺寸。
4 在[终点端头]中,选择绘图时终点端头梁的形状。
选择[通常]以外时,点击[尺寸]▼,输入端头尺寸。
5 输入[梁宽]。
输入[梁高]。
6 在[顶部标高]中,输入从基准FL至梁顶部的高度。
可在数值右侧的▼中选择基准FL。
7 在[对齐]中选择绘图的基准位置。
8 坐标指定梁两端的1点。
移动光标时,梁在图纸上虚拟显示。
9 坐标指定另一侧端点。
确定梁。
10 以相同设置内容,绘制其他梁时,返回至8。
以不同的设置内容,绘制其他梁时,返回至3。
命令终止时,按Enter键或点击上下文菜单中的[确定(Enter)]。

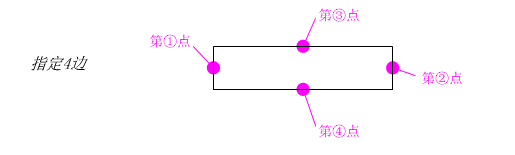

需坐标指定4边位置绘制梁时
1点击选项卡中的[建筑]-[梁],启动命令。
2 在[作图方法]中选择[指定4边]。
3 在[起点端头]中,选择绘图时起点端头梁的形状。
选择[通常]以外时,点击[尺寸]▼,输入端头尺寸。
4 在[终点端头]中,选择绘图时终点端头梁的形状。
选择[通常]以外时,点击[尺寸]▼,输入端头尺寸。
5 在端头形状中,选择[水平加腋]和[水平梁托]时,输入[梁宽]。
6 输入[梁高]。
7 在[顶部标高]中,输入从基准FL至梁顶部的高度。
可在数值右侧的▼中选择基准FL。
8 坐标指定梁宽2边中其中1边的位置。
9 坐标指定另一边位置。
确定梁的长度。
10 坐标指定梁长度2边中其中1边的位置。
移动光标时,梁在图纸上虚拟显示。
11 坐标指定另一边位置。
确定梁。
12 以相同设置内容,绘制其他梁时,返回至8。
以不同的设置内容,绘制其他梁时,返回至3。
命令终止时,按Enter键或点击上下文菜单中的[确定(Enter)]。
需改变颜色绘图时
点击[颜色、线宽、线型]。在[显示]对话框中选择[颜色],点击[确定]。
不对梁进行颜色填充时
取消勾选[填色]。
选项卡
图层
分项/组群 对要绘制图层的分项组群进行选择。与绘图用途相对应进行选择。
图层 选择要绘制的图层。下级菜单中,可点击图层的图标来切换显示/锁定/打印/填充的ON/OFF。
新建图层 新建图层时,在图层绘制对话框中进行图层名称等必要设置。
图层选取器 获取已选对象的图层,在相同图层中绘图。
作图方法
指定对角2点 输入梁宽、顶点标高的数值,以对角2点指定梁宽。

指定两端点 输入梁宽、梁高、顶点标高、坐标指定的位置,指定梁的端点。

指定4边 输入梁宽、顶点标高的数值,指定梁的4边。

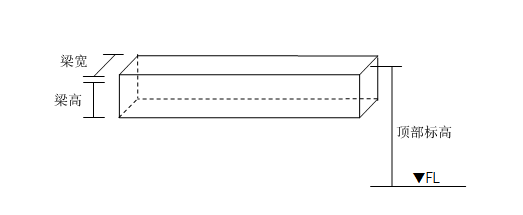

梁宽 输入梁宽的大小。当梁的端头为水平加腋和水平梁托时使用。
梁高 输入梁高的大小。
起点端头 选择绘图时起点端头梁的形状。选择[通常]以外时,点击[尺寸]▼,输入加腋、梁宽、梁高的大小。
[通常][加腋][梁托] [水平加腋][水平梁托]

终点端头 选择绘图时终点端头梁的形状。选择[通常]以外时,点击[尺寸]▼,输入加腋、梁宽、梁高大小。
[通常][加腋][梁托] [水平加腋][水平梁托]

顶部标高 基准楼层至梁顶部的高度。
(基准楼层) 选择楼层基准,指定梁的高度。
对齐 指定绘图的基准位置。在作图方法指定为[指定两端点]的情况下使用。
显示
颜色、线宽、线型 设置绘制对象的基本属性。“图层颜色”等以图层设置绘制时,该对象将“随层”,绘图后在图层管理中修改颜色、线型、线宽时,该图层内部的所有对象统一被修改。
通常在随层状态下绘图,但在“图层颜色”“图层线宽”“图层线型”以外的设置下绘图时,将变成特定的颜色、线宽、线型。改变后绘制的图形将不随层,所以在图层管理中即使颜色等做了修改也不会随层反映。
选取器中可从图纸上的对象获取颜色、线宽、线型。勾选[获取随层]后,已选对象若为随层,颜色、线宽、线型都会变为随层。取消勾选后,对象若为随层,将获取图层的颜色、线宽、线型。
利用[恢复]则颜色、线宽、线型全部变为随层。
填色 勾选后图形内部以半透明填充显示绘图。
尺寸虚拟显示 勾选后,非打印的“虚拟显示”尺寸文字在路由上随时显示绘图。该尺寸文字“虚拟显示”为非打印。若想打印虚拟显示,请切换至属性[设计]-[显示状态]中的“显示(打印)”。
设置 打开[设置]的[尺寸、名称输入]-[绘制路由虚拟显示],修改其内容。
坐标指定
  →说明
坐标修正 切换[间隔]长度和角度的有效/无效。图标ON时为有效。 绘图中按住Ctrl键可切换图标的ON/OFF。
间隔 [坐标修正]ON时,以绘制的线的长度、角度的间隔修正坐标。
捕捉点 端点、中点等有含义的坐标点称为“捕捉点”。ON时可以指定捕捉点,OFF时不能指定捕捉点。通常在ON的状态下运行。 [设置]的[坐标指定]-[捕捉点]通常可以选择有效的捕捉点。
选项 捕捉点的指定,通常反映了[设置]的[坐标指定]-[捕捉点]的设置,但绘图中可使用[选项]选择特定的捕捉点。在这种情况下选择的捕捉点,仅在随后的坐标指定中一次有效。
