读取Rebro

单线图例设置···使用途图例和阀类、管件图例的大小适合当前打开的图纸设置。
冷媒管尺寸设置···冷媒管尺寸设置是指与当前打开的图纸设置相对应。
导线图例设置···使省略图例和根数图例、末端符号的大小适合当前打开的图纸设置。
碰撞结果···清除要读取图纸的碰撞检查。但是，仍可读取去除清单。
模拟···已读取的图纸中实施的模拟被清除。

用途、材质子项···仅读取配管、风管的使用用途、材质子项的设置。
楼层设置···当前打开的图纸中不存在的楼层名即可读取。同名称但层高不同的楼层无法读取。

1 点击选项卡中的[开始]－[读取]。

选择[读取Rebro]。

弹出[读取]对话框。

2 在[文件名]中选择要读取的文件，点击[打开]。

弹出[读取Rebro图纸]对话框。

3 点击[确定]。

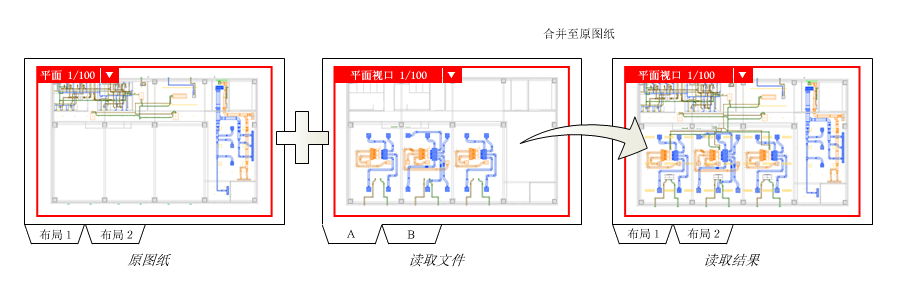

在当前打开的莱辅络图纸中读取所选文件。

布置位置勾选[离原点的距离]后，指定读取文件的原点位置。当X=0、Y=0时，读取为当前打开图纸的原点。
点击[图纸中指定]，也可进行坐标指定。
勾选[合并轴线]后，指定读取文件的轴线位置。以指定轴线为基准位置读取。

布置标高指定从读取文件原点位置计的高度。当文件的原点位置为Z=0时，指定高度为基准标高。

数据勾选[读取CG动画]，在每个标签中，以读取文件的CG形式读取已保存的动画。勾选[读取碰撞检查的去除清单]，读取取消碰撞对象的设置。勾选[读取轴线]，读取轴线。

勾选[援引原图纸的组群]，按照原图纸中设置的图层组群读取。当打开的图纸中有同名组群时，可在该组群内汇总。
[设置组群文件名]是以文件名创建图层组群，其中涵盖所有图层。无法读取原图纸中已设置的图层组群。
图层名将删除限制字符，“\”替换成半角空格进行读取。

保持原文件中设置的“文件名” 已读取的文件中如果设置了原文件的文件名，读取的文件名不覆盖保存而维持原文件名。

设置新“文件名” 已读取的文件中设置的原文件的文件名用读取的文件名覆盖保存。

没有对象的图层无法读取勾选后，在要读取的图纸中无法读取没有对象的图层信息。

无法读取保存在Rebro2008SP2.1旧版本中的图纸。在当前最新版本的打开中打开图纸，再次保存后则可读取。
