风管单品图模板编辑

在[风管、单品图]输出的单品图可进行自定义。

能够自定义的项目
  • 字体、颜色、边框等可以自由修改。→说明
  • 可进行视口追加、删除、视点方向的修改。→说明
  • 可进行要输出项目的修改、追加、删除。→说明
  • 需要创建自定义模板时
    [风管、单品图]命令下,点击[新建]按钮,创建模板。
    2.输入模板名称,选择编辑基本模板。将基本模板复制到自定义模板。
    需要修改单品图的字体、颜色、边框时
    1.[风管、单品图]命令修改模板为自定义模板,按下[编辑]按钮。
    2.模板的图纸打开,编辑文字边框等。
    以「**」、「***」开始的文字成为单品图使用的保留字。这些颜色、字体、尺寸、位置都可以修改。
    3.用[保存]保存图纸。
    返回首页
    需要修改单品图的视口时
    1.[风管、单品图]命令修改模板为自定义模板,按下[编辑]按钮。
    2.模板的图纸打开,编辑文字边框。→说明
    3.用[保存]保存图纸。
    返回首页
    需要在[风管、单品图]命令下追加能输入的项目时

    说明一下模板在负责人栏下追加的顺序。

    1.[风管、单品图]命令下修改模板为自定义模板,按下[编辑]按钮。

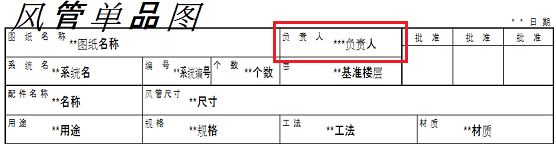

    2.模板的图纸打开后,通过[文字标注]以“***”开始的字符串标注。追加了负责人后,用“***责任人”那样的文字来标注。

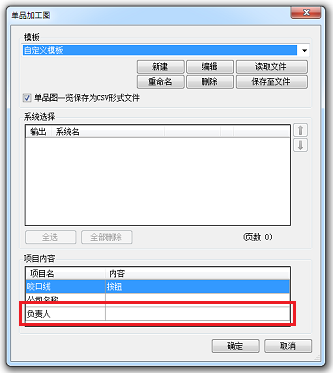

    “***”以后的文字通过[风管、单品图]显示以此布局指定时的项目名,与输入的内容转换。
    3.用[保存]保存图纸。
    4.在莱辅络中,重新读取另存名为负责人的模板时,需重启命令。

    返回首页
    关于在模板中可以使用的保留字
    模板内以“**”开始的项目,变成在单品图命令下使用的保留字。图纸中这些文字输入后,加入对应的单品图。保留字如下所示。
    **日期 转换成单品图成图日期。
    **图纸名称 转换成图纸文件名称。
    **系统名 转换成对象系统名。
    **系统编号 转换成对象的系统编号。
    **个数 转换成同一系统名分配的配件的个数。
    **基准楼层 转换成对象基准楼层。
    **尺寸 转换成对象风管尺寸。
    **用途 转换成对象的用途。
    **规格 对象材料的规格转换为“高压”或“低压”。
    **工法 对象材料的工法转换为“角钢工法”或“共板工法”。
    **材质 转换为对象材料的材质。
    **板厚 转换为对象材料的板厚。
    **法兰尺寸 转换为对象材料的板厚。 国土交通省规格的法兰尺寸固定。
