绘制导线
指定根数图例、安装方法,布置导线。
还能在绘图时设置盘名称、回路编号、端头图例、末端符号。

绘图后要编辑材质、电线根数、安装方法的信息时,在根数图例中进行。
另外,需将多个导线交叉部分进行断线处理时,在勾选导线自动断线的状态下进行或利用导线断线处理进行操作。
需省略配电盘周边、与图例的重叠部分等某一个导线时,在导线省略中进行。
绘图的相关设置
勾选后,根据选择根数图例,标注导线。根数图例在根数图例设置中设置。
根据选择安装方法,以安装方法中设置的线型、标高绘图。安装方法在安装方法设置中设置。
楼层,可事先在楼层设置中设置各楼层的层高后,进行选择。
导线链接
导线将与单线图例布置中布置的单线图例进行链接。对象的单线图例移动时,导线将自动伸缩。
与相同单线图例进行链接的导线,向相同方向引出2根以上时,将自动形成间隔。间隔在导线图例设置中设置。
另外,导线端头将在单线图例中设置的断线范围内进行断线处理。
需进行链接时,在坐标指定导线时指定单线图例的连接点。
参照 根数图例 导线自动断线 导线断线处理 导线省略 器具连接 根数图例设置 安装方法设置 导线图例设置 断线处理设置(电气配线) 楼层设置 设置 控制柄(概要)
操作方法
需指定多个点,绘制导线时
1 点击选项卡中的[电气]-[配线],启动命令。
2 [样例]中选择
3 坐标指定起点。
移动光标时,在图纸上虚拟现实导线。
4 坐标指定通过点。
5 需追加通过点时,返回至4。
需确定导线时,按Enter键或点击上下文菜单中的[确定(Enter)]。
6 需以相同设置内容绘制其他导线时,返回至3。
以不同的设置内容,绘制其他导线时,返回至2。
命令终止时,再次按Enter键或点击上下文菜单中的[确定(Enter)]。
需用导线连接球形单线图例时
1 点击选项卡中的[电气]-[配线],启动命令。
2 [样例]中选择
3 选择[配线方向]。
4 点击[详细],设置引出角度、引出距离。
5 坐标指定起点。
移动光标时,在图纸上虚拟显示导线。
6 坐标指定终点。
导线确定,在图纸上虚拟显示下一个导线。
7 需连续绘图时,返回至6。
需返回起点的指定时,按Enter键或点击上下文菜单中的[确定(Enter)]。
8 需以相同设置内容绘制其他导线时,返回至5。
以不同设置内容绘制其他导线时,返回至3。
命令终止时,再次按下Enter键或点击上下文菜单中的[确定(Enter)]。
需在绘图时标注根数图例时
点击[详细],勾选标注根数图例。
选项卡
图层
分项/组群 对要绘制图层的分项组群进行选择。与绘图用途相对应进行选择。
图层 选择要绘制的图层。下级菜单中,可点击图层的图标来切换显示/锁定/打印/填充的ON/OFF。
新建图层 新建图层时,在图层绘制对话框中进行图层名称等必要设置。
图层选取器 获取已选对象的图层,在相同图层中绘图。
作图方法

(样例) 指定导线样例
配线方向 选择样例时,选择以哪一种朝向绘制导线。
详细 详细设置导线的作图条件。
作图方法-详细

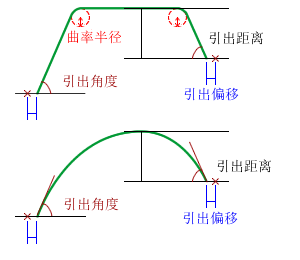

布线形状选择导线形状(直线/曲线)。
标注根数图例 勾选后,绘图时标注根数图例。
引出角度 指定引出导线的角度。取消勾选后,以90°引出。
引出距离 指定引出导线的距离。按绘图视口中的纸张尺寸输入。
曲率半径 指定直线形状弯曲部分的圆弧半径。无法指定曲线形状。按显示的视口中纸张上的尺寸输入。
盘名称 导线端头输入添加链接的盘名称。在材料统计中参照。
回路编号 输入导线的回路编号。
(下标) 输入导线的回路编号下标。
条数记号
(根数图例选择) 勾选后,可选择根数图例。
分类 选择要指定的根数图例所属的分类。
设置 修改根数图例的设置。详情请参照根数图例设置
图例 选择导线上标注的根数图例。
选取器 可将图纸上的导线图层、基准楼层、根数图例、安装方法、盘名称、回路编号、曲率半径复制到选项卡。
安装方法
楼层 选择以某楼层为基准绘制导线。可修改[属性]中绘图后的 基准楼层
安装方法 勾选后,以安装方法的线型绘制导线。取消勾选后,以指定根数条例中设置的安装方法的线型绘制导线。
显示
颜色、线宽 设置绘制对象的基本属性。“图层颜色”等图层设置按原设置绘图时,该对象将“随层”,绘图后在图层管理中修改颜色、线宽时,该图层内部的所有对象统一被修改。 通常在随层状态下绘图,但在“图层颜色”“图层线宽”以外的设置下绘图时,将变成特定的颜色、线宽。改变后绘制的图形将不随层,所以在图层管理中即使颜色等做了修改也不会随层反映。线型由安装方法决定。
选取器中可从图纸上的对象获取颜色、线宽。勾选[获取随层]后,已选对象若为随层,颜色、线宽都会变为随层。取消勾选后,对象若为随层,将获取图层的颜色、线宽。
利用[恢复]则颜色、线宽全部变为随层。
坐标指定
  →说明
坐标修正 切换[间隔]长度和角度的有效/无效。图标ON时为有效。 绘图中按住Ctrl键可切换图标的ON/OFF。
间隔 [坐标修正]ON时,以绘制的线的长度、角度的间隔修正坐标。
捕捉点 端点、中点等有含义的坐标点称为“捕捉点”。ON时可以指定捕捉点,OFF时不能指定捕捉点。通常在ON的状态下运行。 [设置]的[坐标指定]-[捕捉点]通常可以选择有效的捕捉点。
选项 捕捉点的指定,通常反映了[设置]的[坐标指定]-[捕捉点]的设置,但绘图中可使用[选项]选择特定的捕捉点。在这种情况下选择的捕捉点,仅在随后的坐标指定中一次有效。

上下文菜单 (与选项卡重复的项目省略)
端头图例
不标注端头图例。
省略 端头标注省略图例。
 (省略图例选择) 选择要标注的省略图例。
 详细 指定省略图例尺寸。尺寸在配线图例设置中设置。
 起点侧、终点侧 选择标注的图例位置。
 连接末端至配电盘 勾选后,导线至配电盘设置的基准点的长度,将加在材料统计的长度上。取消勾选后,仅统计导线自身的长度。
末端符号 标注末端符号。
 (末端符号选择) 选择标注的末端符号。
 详细 指定末端符号的尺寸。尺寸在导线图例设置中设置。
 起点侧、终点侧 选择标注的图例位置。
 (修改后的安装方法) 选择修改的安装方法。
 距离 指定距标注的图例端头的距离。
