对齐
由上下文菜单启动
在配管、风管的路由上有尺寸修改时，指定对齐位置。
以大尺寸路由为基准移动小尺寸路由。如果路由与设备等连接无法移动，应以该路由为基准。
配管
风管
操作方法

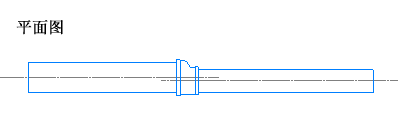

需对齐配管和风管的面域时
1
选择管套和变径头等管件和风管配件。
2
点击上下文菜单中的[对齐]，选择对齐的位置。
在所选位置对齐配管和风管的面域。

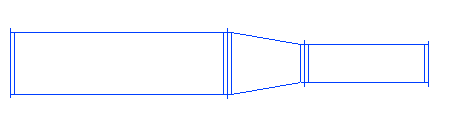

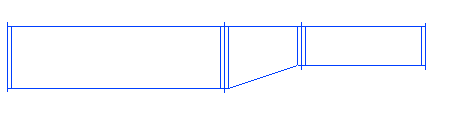

需将中心对齐的风管对齐右下角时
1
选择变径头，点击上下文菜单中的[对齐]－[右对齐]。
2
重选变径头，点击上下文菜单中的[对齐]－[底部对齐]。

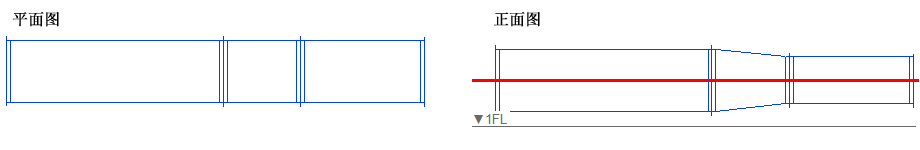

需对齐有圆分支的主路由时
选择风管的圆分支。点击上下文菜单中的[对齐]，选择对齐的位置。
需对齐配管底部时
选择管套，点击上下文菜单中的[对齐]－[底部对齐]。
配管
进行偏心变径头的位置对齐。
右对齐
右对齐。

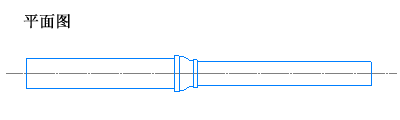

中心对齐
对齐配管的中心。

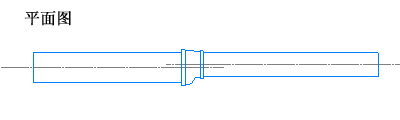

左对齐
左对齐。

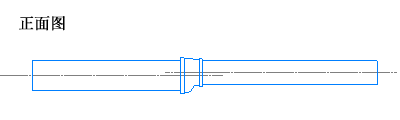

顶部对齐
对齐顶部。

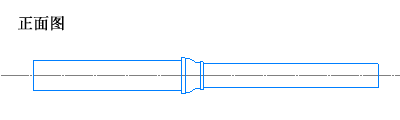

中心对齐(标高)
对齐配管的中心标高。

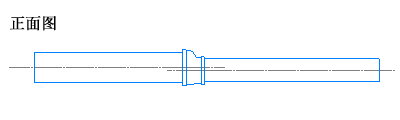

底部对齐
对齐底部。
风管
对齐尺寸不同的风管位置。
右对齐
右对齐。

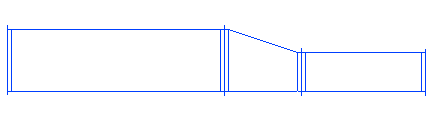

中心对齐
对齐风管的中心。
左对齐
左对齐。

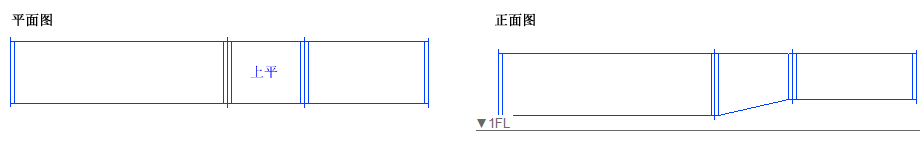

顶部对齐
对齐顶部。平面图中显示为[上平]。
中心对齐(标高)
对齐风管的中心标高。

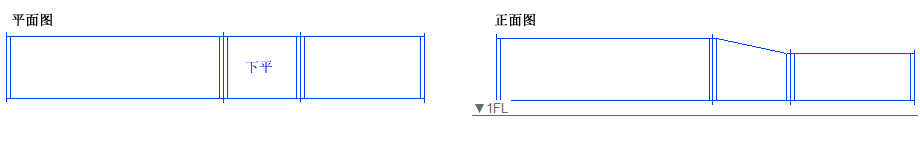

底部对齐
平面图中显示为[下平]。
