设备编号标注(手动)

布置设备编号。

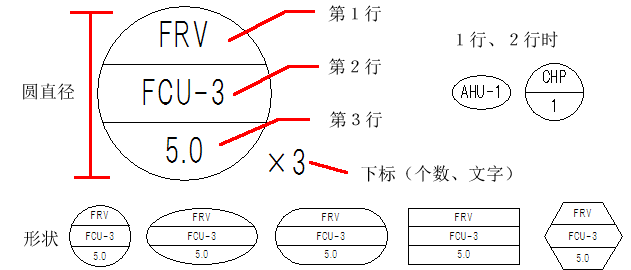

布置的设备编号是形状和文字的组合。
输入的尺寸，是之后会要绘制视口比例基准的大小。

参照设备编号标注

操作方法

需标号设备编号时

1 点击选项卡中的[设备器具]－[设备编号]－[设备编号(手动)]，启动命令。

2 选择设备编号的形状。

3 根据所选形状，选择或输入直径和边的大小。

4 [第一行][第二行][第三行]中输入设备编号的文字。

不输入[第二行]或[第三行]时，可绘制第一行或第二行文字的设备编号。

5 标注[下标]时，选择标注[个数]或[文字]，在[下标]中选择、输入数字或文字。

选择[个数]后，在下标前自动显示“×(乘号)”。

在图纸上移动光标时，虚拟显示设备编号。

6 坐标指定要标注的位置。

确定设备编号。

7 以相同设置内容，在其他位置标注设备编号时，返回至6。

以不同的设置内容，在其他位置标注设备编号时，返回至2。

命令终止时，按Enter键或点击上下文菜单中的[确定(Enter)]。

需在布置后修改设备编号文字时

设备编号是形状和文字的组合。
将组合设为OFF，选择要修改的文字对象。
从上下文菜单中的[文字编辑]命令或属性修改。

需从已标注的文字中获取样式时

从[文字样式]选项卡组群右侧的?中选择[选取器(样式)]

，选择要参照的文字。
样式适用于选项卡。

需填充文字背景绘图时

取消勾选[详细]-[其他]的[背景透明]。

需改变颜色绘图时

点击[颜色、线宽、线型]。在[显示]对话框中选择[颜色]，点击[确定]。

选项卡

图层

分项／组群对要绘制图层的分项及组群进行选择。与绘图用途相对应进行选择。

图层选择要绘制的图层。下级菜单中，可点击图层的图标来切换显示／锁定／打印／填充的ON/OFF。

新建图层新建图层时，在图层绘制对话框中进行图层名称等必要设置。

图层选取器获取已选对象的图层，在相同图层中绘图。

设备编号

形状 “圆”　指定圆直径。
“椭圆”　指定长直径、短直径。
“圆角矩形”　指定长、宽。当宽比长大时，变成圆。
“四边形”　指定长、宽。
“六边形”　指定外切圆直径。　

第一行、第二行、第三行输入设备编号的文字。还可以通过[第二行]、[第三行]设为空白，绘制第一行或第二行的设备编号。

个数、文字选择在下标上显示个数或文字。选择个数时，将显示“×”。

下标可输入数字或文字。

样式

字体指定文字字体。

尺寸指定文字大小。

宽度因子 100%时字体为标准尺寸。

详细设置关于字体尺寸进行详细的设置。

选取器(式样) 可将图纸上的文字样式复制到选项卡。

? 选择尺寸设置文件。

下标尺寸选择下标尺寸。

将文字宽度调整适中匹配形状，将文字宽度调整为合适的大小。

显示

颜色、线宽、线型设置绘制对象的基本属性。“图层颜色”等以图层设置绘图时，该对象将“随层”，绘图后在图层管理中修改颜色、线型、线宽时，该图层内部的所有对象统一被修改。通常在随层状态下绘图，但在“图层颜色”“图层线宽”“图层线型”以外的设置下绘图时，将变成特定的颜色、线宽、线型。改变后绘制的图形将不随层，所以在图层管理中即使颜色等做了修改也不会随层反映。
选取器

中可从图纸上的对象获取颜色、线宽、线型。勾选[获取随层]后，已选对象若为随层，颜色、线宽、线型都会变为随层。取消勾选后，对象若为随层，将获取图层的颜色、线宽、线型。
利用[恢复]则颜色、线宽、线型全部变为随层。

视口通用／平面视口通用／视口专用选择绘制对象的显示方法。
