以BE-Bridge CEQ格式文件保存(概要)

BE-Bridge，是在不同的机电CAD之间，带着配件属性进行CAD数据交换的数据交换式样。BE-Bridge的规格由一般财团法人建设业振兴基金建设产业信息化推广中心(C-CADEC)制定。
此页将说明以BE-Bridge格式文件保存的概况。命令的使用方法请参照以BE-Bridge CEQ格式文件保存。

支持BE-Bridge Ver.6.1（设备除外）为止的形式。
※设备以DXF数据形式保存。

可从BE-Bridge [Ver.1.0 / 2.0]、[Ver.3.0]、[Ver.4.0]、[Ver.5.0]、[Ver.6.0]、[Ver.6.1]形式中选择并保存。

＜BE-Bridge规格书的定义项目＞

	Ver.1.0/2.0	Ver.3.0	Ver.4.0	Ver.5.0	Ver.6.0	Ver.6.1
配管	○	○	○	○冷媒管追加	○	○
风管	○	○	○	○	○	○
空调器具(风口)					○	○
电气				○	○	○
设备						×不匹配
建筑			○	○套管追加	○	○

莱辅络图纸保存为BE-Bridge时，将按照以下规则保存。

隐藏图层、?未由剪辑显示的部分则不会被输出。
保存时打开的布局中有多个视口时，?平面视口的配管、风管、风口、电气、建筑将保存为带属性的(CEQ文件)，除此之外则保存为通用线(DXF文件)。一个布局中有多个平面视口时，将选择最大尺寸的视口。保存其他视口时，请选择视口。
用途则按照?用途设置的设置保存。保存为[Ver.4.0]以下的形式时，以支持[Ver.5.0]形式以上的用途保存。

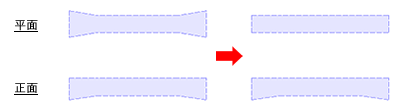

修改主体端头角度的主体、端头倾斜的主体、变压的主体，则以覆盖主体的大小保存。

柱，则直接保存。

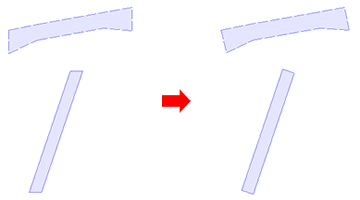

梁、墙，向主体倾斜的方向旋转并保存。

BE-Bridge格式文件中，可在垂直方向或水平方向设置加腋或梁托。

垂直方向和水平方向设有加腋或梁托的梁，则优先垂直方向格式。

端头1、2中格式不同的梁，则优先梁托。

板、吊顶、屋顶的顶点大于16点时，进行分割使一个对象的顶点小于16点。
以顶点为基准，主体形状复杂而无法分割为16点以下时，则分割为三角形。
被分割的三角形的数大于200时，则保存为通用线(DXF文件)。
