单位阻力将根据“国土交通省 建筑机电设计标准(H21年版)”的海澄威廉公式计算。


　　R=104.598C^-1.85d^-4.87Q^1.85


　　　　R:直管的压力损失[kPa]
　　　　C:流速计数值
　　　　d:管的内径[m]
　　　　Q:管内流速[m3/s]

钢管为C=100，其他为C=130。
配管长度采用芯芯长度。

从“国土交通省 建筑机电设计标准(H21年版)”记载的表中选用最接近的公称口径的当量长度。
表中没有合适的管件、阀类时，以当量长为0计算，并在模拟计算面板上显示为红色。表中空白或“-”的项目也进行相同操作。
表以外的公称口径选用最接近的公称口径的当量长度。
公称口径为表内的中间值时，选用当量长度较大的值。

根据管件的形状进行区分。

• 90°弯头

110°、80°、60°弯头以计90°弯头计算。弯管统视为配管的一部分（名称为弯管的管件除外）。

• 45°弯头

以45°弯头计算。角度小于45°的小弯头均按45°弯头计算。

• 三通

以90° T型管(分流)、90° T型管(直流)三通计算。合流三通的当量长度与分流相同。

• 管套

可以插入直管中间的形体（如管套、补心、螺纹异径接头等管件），以管套、异径管套计算。但法兰、MD垫片除外。

• 侧开口弯头

以90°弯头计算。

• 四通、正四通

以90° T型管(分流)、90° T型管(直流)三通计算。

• 支管座、高压活接

以90° T型管(分流)三通计算。

• 止回阀

升降式、蝶式以吸收冲击式止回阀计算，其它以旋启式止回阀计算。

• 闸阀

以闸阀计算。

• 截止阀

以截止阀计算。

• Y形过滤器

Ｕ型、Ｔ型、油过滤器等均以Y形过滤器计算。

• 角阀

转角形状的阀以角阀计算。底阀也以角阀计算。
• 其他阀类

以当量长为0计算。

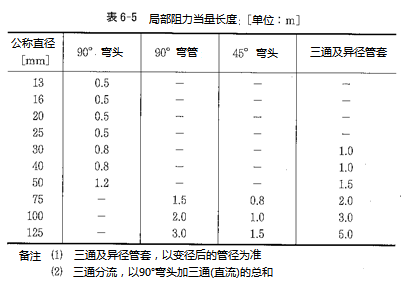

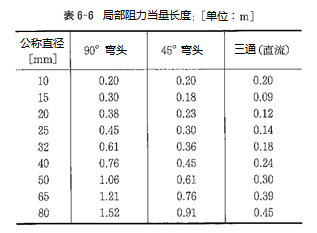

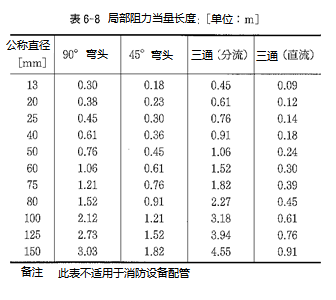

根据以下表格决定各当量长度。各表格摘自“国土交通省 建筑机电设计标准(H21年版)”。

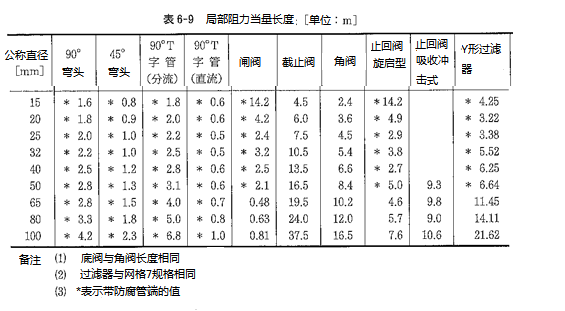

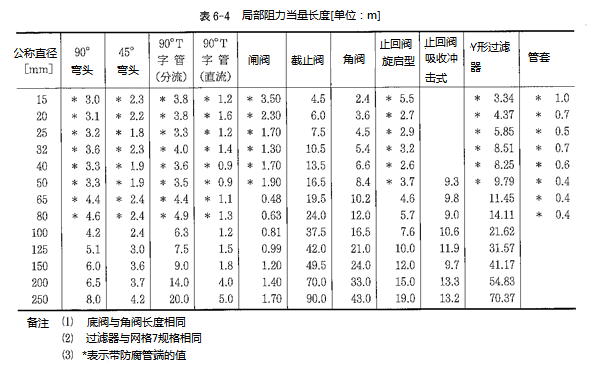

·衬塑钢管

异径管套也以管套的当量长度计算。(使用尺寸小的一侧的值)
不管是否带有防腐管端，均以原当量长度计算。

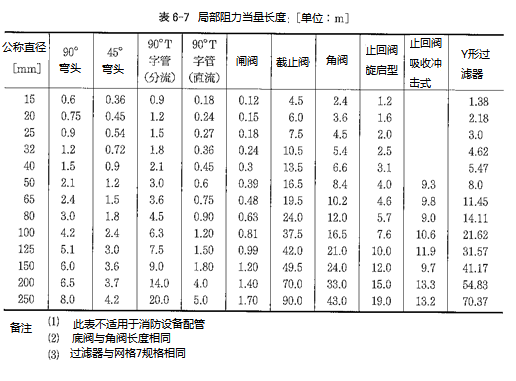

·钢管

与是否属于消防系统无关。
