套管清单保存

向Excel输出时，启动专用阅览器。虽然不能以Excel格式保存，但是可打印、输出PDF文件。
因为没有编辑功能，所以不能编辑模板。
可使用Adobe Reader等显示、打印PDF文件。

1 点击选项卡中的[套管、吊架预埋件]－[套管清单]，启动命令。

2 选择[统计全图纸]。

3 点击[开始]。

弹出[套管清单保存]对话框。

4 选择保存路径后，输入[文件名]，点击[保存]。

套管清单输出至Excel文件，命令完成。

1 点击选项卡中的[套管、吊架预埋件]－[套管清单]，启动命令。

2 选择[在选择对象范围内统计]。

3 全部选择要绘制清单的套管。

4 点击[开始]。

弹出[套管清单保存]对话框。

5 选择保存路径后，输入[文件名]，点击[保存]。

套管清单输出至Excel文件，命令完成。

勾选[含外部参照文件]。
选择[统计全图纸]时，对象包含所有的外部参照。
选择[在选择对象范围内统计]时，可选择外部参照的对象。

含外部参照文件勾选后，外部参照文件中绘制的套管也显示在清单上。选择[在选择对象范围内统计]时，可选择外部参照的对象。
※显示在清单上的“标高”，为原图纸上显示的数值。

系统选择/路由选择的扩展

选择配管?风管路由中的1个对象，在其前后追加选择对象时使用。[系统选择]可选择指定管路系统内的相同用途。 “▼”可选择其他的路由选择功能。

选择模式

追加选择对象追加选择对象。ON时可以连续选择。鼠标光标显示＋。OFF时为一次性选择。按住Ctrl键选择对象时将变为追加选择状态。

取消选取对象取消选取对象。ON时可以连续取消。鼠标光标显示－。按住Shift键选择对象时将变为取消选择状态。

组群选择

在组块对象同时选择与对象单体选择之间切换。ON时选择1个组块对象则组块内其他对象均被同时选择。按住Ctrl键同时按G键时，可切换ON/OFF。

选项还有更详细的对象选择辅助功能。

→详细说明

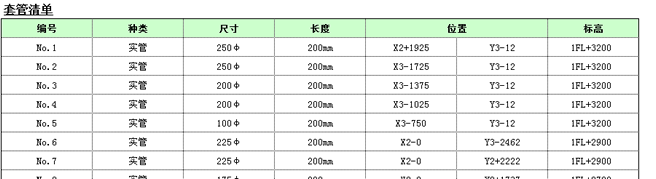

编号即使用[套管编号]命令进行编辑的代号。
种类即套管的种类。可选择开孔、实管、带翼环实管、钢结构套管、预留洞、实管(风管用)等。
尺寸即套管的尺寸。
长度即套管的长度。钢结构套管在此栏显示为空白。
位置即套管的中心位置。若设置轴线，位置为距附近轴线的相对位置。
标高即套管基准位置的标高。套管的基准位置为端头的中心(选择时移动控制柄(蓝色)的位置)。
