开始 在碰撞处，对指定对象插入套管。

[ ▼ ] 指定自动插入的对象。
自动插入的选项中，[梁][钢梁][墙][楼板][钢材]属于建筑或钢结构对象。使用3DDXF等读取的3维数据属于[其他(3D图形)]。
分别选择自动插入的选项(建筑对象、3D图形等)和配管、风管、螺旋风管的套管种类。 在套管的种类中，选择“无”时，无法插入套管。
勾选[检查对象含外部参照文件]时，可在与外部参照文件发生碰撞处自动插入套管。选择[以选择对象范围内为对象]时，可选择外部参照中的对象。
[翼环尺寸]是指在插入带翼环实管时可指定翼环的尺寸、厚度。

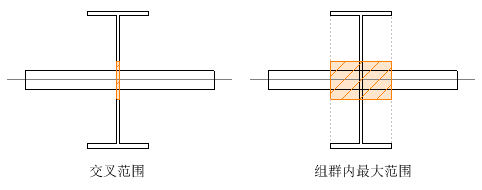

[套管长度(以被组合面计)]是指在3DDXF等读取的被组合面(钢结构等)插入套管时，可使用此设置。 选择在实际交叉部分插入套管或以组群内最大范围的长度插入套管。 莱辅络的钢结构则不受此设置限值，以最大范围的长度输入套管。

以全图纸为对象 在全图纸上自动插入套管。按[开始]按钮执行。

以选择对象范围内为对象 选择配管、风管和建筑对象，自动插入套管。选择对象后，按[开始]按钮执行。

设置 打开[设置]-[套管]-[尺寸清单]，可确认、编辑套管尺寸。

基准楼层设置 选择以“FL+”([仰视])或“FL-”([俯视])表示套管标高。表示方式将在套管标注和工具选项中反映。选择[从配管、风管获取]时，配管、风管的 基准楼层即为套管的 基准楼层。

高度间隔 插入套管时的高度间隔。以输入的数值间隔整数化。输入“0”时以原高度插入。

填充 选择套管显示时的填充种类。

间隔 输入套管显示时的填充间隔。

颜色、线宽、线型 设置绘制对象的基本属性。“图层颜色”等以图层设置绘图时，该对象将“随层”，绘图后在图层管理中修改颜色、线型、线宽时，该图层内部的所有对象统一被修改。 通常在随层状态下绘图，但在“图层颜色”“图层线宽”“图层线型”以外的设置下绘图时，将变成特定的颜色、线宽、线型。改变后绘制的图形将不随层，所以在图层管理中即使颜色等做了修改也不会随层反映。 选取器中可从图纸上的对象获取颜色、线宽、线型。勾选[获取随层]后，已选对象若为随层，颜色、线宽、线型都会变为随层。取消勾选后，对象若为随层，将获取图层的颜色、线宽、线型。利用[恢复]则颜色、线宽、线型全部变为随层。

填色 勾选后图形内部以半透明填充显示绘图。
