制作井清单

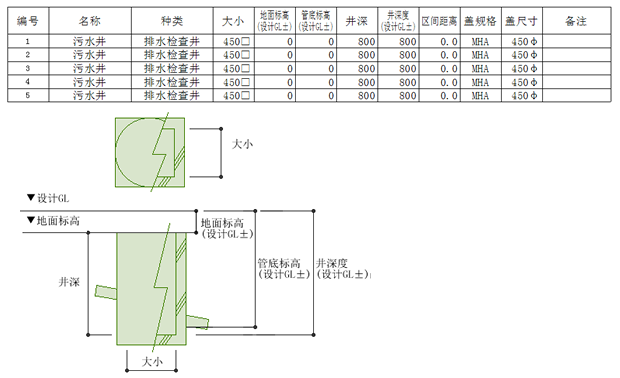

制作井清单。井清单与图纸上绘制的井联动。修改井深和名称时，自动反映在井清单。相反，在井清单修改高度、深度时图纸上的井也会改变。要取消和井之间的联动时使用[转换成表]命令。
※设计GL成为设置成“楼层设置”的高度基准的楼层的Z坐标值。
※井出（从井引出的低的配管）和判断配管没有时，管底标高为空白。

1 点击选项卡中的[工具]－[制作井清单]，启动命令

2 从[开始]选择[整理所选井的清单]。

3 选择要制表的井。

选择后，点击[开始]或按Enter键。

4 在视口画面上移动光标示，井清单虚拟显示。

5 坐标指定要布置的位置。

确定井清单。

6 需继续制作其他井时，返回至3。

1 点击选项卡中的[工具]－[制作井清单]，启动命令。

2 从[开始]选择[整理所有井的清单]。

3 点击[开始]或按Enter键。

4 在视口画面上移动光标，井清单虚拟显示

5 坐标指定要布置的位置

确定井清单。

分项／组群对要绘制图层的分项及组群进行选择。与绘图用途相对应进行选择。

图层选择要绘制的图层。下级菜单中，可点击图层的图标来切换显示／锁定／打印／填充的ON/OFF。

新建图层新建图层时，在图层绘制对话框中进行图层名称等必要设置。

图层选取器获取已选对象的图层，在相同图层中绘图。

开始点击[开始]后，制作井清单。
选中[整理所选井的清单]时，在选择对象后点击此按钮。

整理所有井的清单将所有井整理成1个清单。

整理所选井的清单仅整理所选井的清单。

设置设置井清单。

颜色、线宽、线型设置绘制对象的基本属性。“图层颜色”等图层设置按原设置绘图时，该对象将“随层”，绘图后在图层管理中修改颜色、线型、线宽时，该图层内部的所有对象统一被修改。通常在随层状态下绘图，但在“图层颜色”“图层线宽”“图层线型”以外的设置下绘图时，将变成特定的颜色、线宽、线型。改变后绘制的图形将不随层，所以在图层管理中即使颜色等做了修改也不会随层反映。
选取器

中可从图纸上的对象获取颜色、线宽、线型。勾选[获取随层]后，已选对象若为随层，颜色、线宽、线型都会变为随层。取消勾选后，对象若为随层，将获取图层的颜色、线宽、线型。
利用[恢复]则颜色、线宽、线型全部变为随层。

填色勾选后图形内部以半透明填充显示绘图。

视口通用／平面视口通用／视口专用选择绘制对象的显示方法。

“视口通用”在全部视口中显示。
“平面视口通用”在全部平面视口中显示。
“视口专用”仅在已绘制的视口中显示。

坐标修正

切换[间隔]长度和角度的有效/无效。图标ON时为有效。绘图中按住Ctrl键可切换图标的ON/OFF。

间隔

[坐标修正]ON时，以绘制的线的长度、角度的间隔修正坐标。

捕捉点

端点、中点等有含义的坐标点称为“捕捉点”。ON时可以指定捕捉点，OFF时不能指定捕捉点。通常在ON的状态下运行。 [设置]的[坐标指定]-[捕捉点]通常可以选择有效的捕捉点。

选项捕捉点的指定，通常反映了[设置]的[坐标指定]-[捕捉点]的设置，但绘图中可使用[选项]选择特定的捕捉点。在这种情况下选择的捕捉点，仅在随后的坐标指定中一次有效。

→详细说明

输出切换项目名的显示/隐藏。

项目名井清单的项目名。

单位从毫米、米(保留小数点一位)、米(保留小数点二位)中选择。

列宽按项目设置列宽。

行高设置行高。

字体设置文字字体。

尺寸设置文字尺寸。

新的井追加至图纸上时，选择井清单，点击上下文菜单的[井追加]。井删除时，自动从井清单中删除对应行。删除图纸上的井时，从井清单中删除对应行。　

井清单按[井编号]得出的井编号的顺序排列。
此外，作为井编号的种类，可以选择□、○、无，但是在井清单按种类统一排序（按照无、○、□的顺序）
修改井编号、种类时，自动反映在清单。

在井清单可以修改的有“地面标高”、“管底标高”、“井深”、“井深（设计GL±）”、“备注”和只有第一行的标题行其他项目，从图纸中的井获取，修改时井本身配件编辑。
