风口清单布置

布置风口清单。
风口清单与在图纸上绘制的风口联动。风口的顺序、风量修改时，自动反映到风口清单上。
需要不和风口联动时使用[转换成表]命令。
在设计模式的单线图例布置的风口风箱在图例属性的“带风箱风口”为ON时，在风口清单显示。大小在属性修改。

1 点击选项卡的[工具]标签-[风口清单]，启动命令。

2 从[表设置]选项卡组群选择[表类型]、[室名]。

3 选择要整理清单的风口。

选择后，按Enter键。

4 光标在视口画面上移动时，风口清单虚拟显示。

5 坐标指定要布置的位置。

确定风口清单。

6 需要继续进行其他风口清单布置时，返回3。

分项／组群对要绘制图层的分项及组群进行选择。与绘图用途相对应进行选择。

图层选择要绘制的图层。下级菜单中，可点击图层的图标来切换显示／锁定／打印／填充的ON/OFF。

新建图层新建图层时，在图层绘制对话框中进行图层名称等必要设置。

图层选取器获取已选对象的图层，在相同图层中绘图。

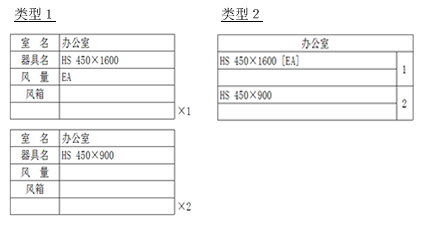

表类型选择要布置表的种类。

室名选择或输入室名。输入的室名可以记忆30个。

颜色、线宽、线型设置绘制对象的基本属性。“图层颜色”等图层设置按原设置绘图时，该对象将“随层”，绘图后在图层管理中修改颜色、线型、线宽时，该图层内部的所有对象统一被修改。通常在随层状态下绘图，但在“图层颜色”“图层线宽”“图层线型”以外的设置下绘图时，将变成特定的颜色、线宽、线型。改变后绘制的图形将不随层，所以在图层管理中即使颜色等做了修改也不会随层反映。
选取器

中可从图纸上的对象获取颜色、线宽、线型。勾选[获取随层]后，已选对象若为随层，颜色、线宽、线型都会变为随层。取消勾选后，对象若为随层，将获取图层的颜色、线宽、线型。
利用[恢复]则颜色、线宽、线型全部变为随层。

填色勾选后图形内部以半透明填充显示绘图。

视口通用／平面视口通用／视口专用选择绘制对象的显示方法。

“视口通用”在全部视口中显示。
“平面视口通用”在全部平面视口中显示。
“视口专用”仅在已绘制的视口中显示。

坐标修正

切换[间隔]长度和角度的有效/无效。图标ON时为有效。绘图中按住Ctrl键可切换图标的ON/OFF。

间隔

[坐标修正]ON时，以绘制的线的长度、角度的间隔修正坐标。

捕捉点

端点、中点等有含义的坐标点称为“捕捉点”。ON时可以指定捕捉点，OFF时不能指定捕捉点。通常在ON的状态下运行。 [设置]的[坐标指定]-[捕捉点]通常可以选择有效的捕捉点。

选项捕捉点的指定，通常反映了[设置]的[坐标指定]-[捕捉点]的设置，但绘图中可使用[选项]选择特定的捕捉点。在这种情况下选择的捕捉点，仅在随后的坐标指定中一次有效。

→详细说明

风口删除，个数减少时反映在风口清单，但是即使布置了新的风口风口清单也没有没有变化，因此请重新制作。
删除全部风口时，也删除风口清单。
