分项／组群 对要绘制图层的分项及组群进行选择。与绘图用途相对应进行选择。

图层 选择要绘制的图层。下级菜单中，可点击图层的图标来切换显示／锁定／打印／填充的ON/OFF。

新建图层 新建图层时，在图层绘制对话框中进行图层名称等必要设置。

图层选取器 获取已选对象的图层，在相同图层中绘图。

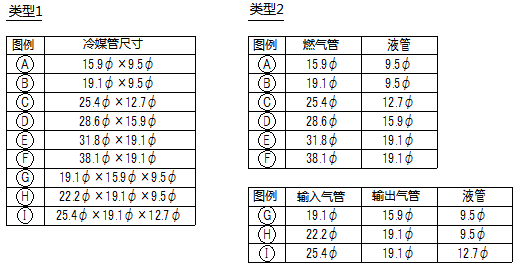

表类型 选择配置表的种类。

设置 设置冷媒管尺寸表的尺寸、字体。弹出[表的设置]对话框。弹出[表设置]对话框。

颜色、线宽、线型 设置绘制对象的基本属性。“图层颜色”等图层设置按原设置绘图时，该对象将“随层”，绘图后在图层管理中修改颜色、线型、线宽时，该图层内部的所有对象统一被修改。 通常在随层状态下绘图，但在“图层颜色”“图层线宽”“图层线型”以外的设置下绘图时，将变成特定的颜色、线宽、线型。改变后绘制的图形将不随层，所以在图层管理中即使颜色等做了修改也不会随层反映。
选取器中可从图纸上的对象获取颜色、线宽、线型。勾选[获取随层]后，已选对象若为随层，颜色、线宽、线型都会变为随层。取消勾选后，对象若为随层，将获取图层的颜色、线宽、线型。
利用[恢复]则颜色、线宽、线型全部变为随层。

填色 勾选后图形内部以半透明填充显示绘图。

视口通用／平面视口通用／视口专用 选择绘制对象的显示方法。

• “视口通用”在全部视口中显示。
• “平面视口通用”在全部平面视口中显示。
• “视口专用”仅在已绘制的视口中显示。
