配管、单元图模板编辑

在[配管、单元图]中可以对输出的单元图进行自定义。

可自定义的项目
  • 字体、颜色、边框等可以自由修改。→说明
  • 视口的视点方向可以修改。→说明
  • 可进行输出项目的修改、追加、删除。→说明
  • 可以指定行数和1行的高度。→说明
  • 需创建自定义模板时
    1.在[配管、单元图]命令中,点击[新建]按钮,创建模板。
    2.输入模板名称,选择编辑的基本模板。将基本模板复制到自定义模板。
    需修改单元图的字体、颜色、边框等项目时
    1.在[配管、单元图]命令中,将模板修改为自定义模板,点击[编辑]按钮。
    2.打开模板的图纸后,进行文字边框的编辑。
    起始字符“**”“***”会成为单元图下使用的保留字。这些字的颜色、字体、尺寸、位置等均可修改。
    3.用[保存]保存图纸。
    返回首页
    需修改单元图的视口时
    1.在[配管、单元图]命令中,将模板修改为自定义模板,点击[编辑]按钮。
    2.打开模板的图纸后,进行视口的编辑。→说明
    3.用[保存]保存图纸。
    返回首页
    需追加在[配管、单元图]命令下能输入的项目时

    对在模板中追加负责人栏的顺序进行说明。

    1.在[配管、单元图]命令中,将模板修改为自定义模板,点击[编辑]按钮。
    2.打开模板的图纸后,用[文字标注]以“***”开始的字符串进行标注。追加负责人后,即追加“***负责人”项目栏。
    ※出厂状态的模板下,框线是在图纸空间绘制的。此外图层为锁定状态,要修改时请切换图层为解锁状态。

    “***”以后的字符显示[配管、单元图]中的这个布局指定时的项目名,可以用输入内容进行替换。
    3.用[保存]保存图纸。

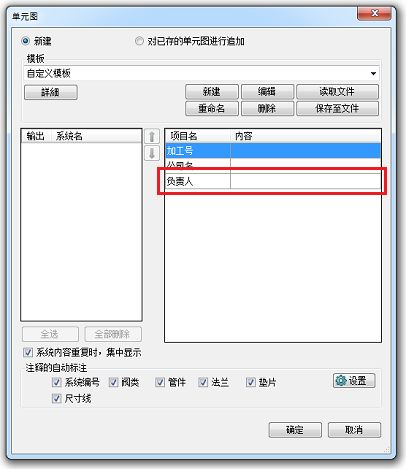

    4.再次点击[配管、单元图]命令后,显示之前追加的负责人。

    返回首页
    需通过[配管单元图]命令,设置输出的行数和行高时
    1.在[配管单元图]命令中,将模板修改为自定义模板,按[详细]按钮。
    2.弹出[详细]对话框,设置行数和行高。
    此处设置的行数和行高,适用于下列的保留字。
    **No**单品名**代号**规格尺寸
    **尺寸**长度**个数**重量
    **备注**焊接**翻边**开槽
    **扩管**螺纹**冲孔直焊**弯管
    保留字详情请参照在模板中能使用的保留字
    3.按下[确定]按钮。
    返回首页
    在模板中可以使用的保留字
    模板内的以“**”开始的项目为在[配管、单元图]命令中使用的保留字。图纸中由于输入这些文字,在单元图中将显示相应的文字。 保留字如下所示。
    ※像单品加工图一样,当有多个布局输出时,会在各自的保留字之后自动添加从1开始的数值。
    **日期 替换绘制单元图时的日期。
    **图纸名称 替换图纸的文件名。
    **系统名 替换系统名称。
    **管材 替换管材名称。
    **接口 替换管件名称。
    **重复数 替换相同单元的个数。
    **No 替换对象的系统内的子编号。
    **单品名 替换对象的单品名称。
    **规格、尺寸 是管件时替换其单品名称,是配管时替换其长度。
    **代号 替换对象的代号。
    **尺寸 替换对象的尺寸。
    **长度 替换配管的长度。
    **个数 替换单元中包含的相同对象的个数。
    **重量 替换对象的重量。
    **备注 替换对象的备注。
    **焊接 替换对象的焊接DB。
    **翻边 替换对象的翻边DB。
    **开槽 替换对象开槽的DB。
    **扩管 替换对象的扩管DB。
    **螺纹 替换对象的螺纹DB。
    **弯头 替换对象的弯头。
    **冲孔直焊 替换对象的冲孔直焊DB。
    **焊接DB 替换单元内焊接DB的合计值。
    **翻边DB 转换单元内的翻边DB的合计值。
    **开槽DB 替换单元内的开槽DB的合计值。
    **扩管DB 转换为单元内的扩管DB的合计值。
    **螺纹DB 替换单元内的螺纹DB合计值。
    **弯头DB 替换单元内的弯管DB的合计值。
    **冲孔直焊DB 替换单元内的冲孔直焊DB合计值。
    **总重量 替换单元内的重量合计值。
    **配管重量 替换单元内的配管重量的合计值。
