3维模型空间无法完全在图纸上显示出来。除图框等在图纸空间上绘制的对象外，配管、风管、文字及尺寸线等对象均在模型空间里绘制，要将这些对象在图纸上显示，就有必要布置视口。

模型空间中，可制作多个视口，可改变透视方向(视点)、比例、图层的显示状态。
若改变视点，则视口显示为平面图或剖面图。从斜上方观看，则可显示为轴测图。另外，隐藏风管图层，若仅显示配管，则显示为配管图。若仅显示风口，则显示为吊顶布置图。因此，可通过在莱辅络中控制视口以得到理想图纸。

因视口中显示的配管、风管是模型空间中的对象，所以在任意视口中操作均可得到相同的结果。平面图、剖面图、详图等均联动。

图纸比例在莱辅络中是针对视口设置的。视口的比例为1/100时，如果将该视口布置在 布局 中，就相当于形成了一张1/100的图纸。 详情请阅览 视口比例修改。

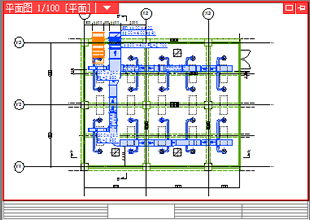

在各视口的左上方，标注视口名称、比例及方向。

可在一张 布局 上布置多个视口。 可对这些视口设置前后关系(重叠顺序)。例如，在整个 布局 中布置一张1/100平面视口，布置1/30的平面详细视口和剖面详细视口时，2张详细图若不在1/100平面图前面时则被隐藏。此时，选择1/100平面图，从视口名称旁边的▼中选择[重叠顺序]-[后置]。

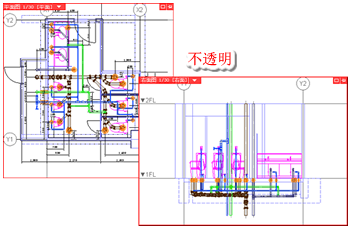

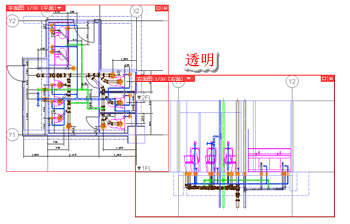

在视口的属性[视口]－[背景]中，可切换视口的透明/不透明。重叠显示视口时，透明状态下则显示图形，不透明状态下则隐藏图形。 在创建视口中，以不透明状态打开视口。

图层可在每个视口中进行显示ON/OFF、解锁ON/OFF的切换。详情请见图层。

在视口中可指定要显示的楼层。
实际上，楼层的显示ON/OFF是对图层的设置，可通过视口菜单中的[楼层显示/隐藏]对图层进行操作。关于图层和楼层的关系，详细请参阅图层。

视口中显示的对象，可通过图层切换显示/隐藏，也可修改每个视口的显示。

视口通用 指的是将模型空间内绘制的对象显示在全部视口中的方法。通常，在通用视口中绘制大多数对象。另外，还有如绘制配管、风管命令等原本只能在通用视口中绘制的命令。

平面视口通用 指的是在平面方向视口(视口视点=平面)中全部显示的方法。例如，在平面视口通用中读取建筑图，绘制详图时，即使视口名称不同也可显示相同建筑图。

视口专用 指的是在1种视口中仅显示模型空间内绘制对象的方法。例如，因为尺寸线一般仅显示在所在视口中，所以通过视口专用绘制非常方便。 “1种视口”指的是同一名称的多个视口。通常情况下，视口名称各不相同，如果视口命名相同，则可显示为相同视口专用对象。

视口通用、平面视口通用、视口专用在绘制对象时，可在选项卡的[显示]组群中进行指定。如果是绘制配管、风管命令等无法指定的命令，则在选项卡中不显示选项。 因为此选项根据命令自动变化或者保存上次状态，所以通常情况下没有必要区分视口通用、平面视口通用及视口专用。

该视口可参照其他视口。如果在要显示的视口属性中，通过[视口]－[参照视口]指定参照视口，则视口专用对象也可在参照文件的视口中显示。

如果命名相同，则可在多个视口中显示视口专用对象。在参照视口中，参照文件的视口专用对象无法显示在参照文件的视口中。

若使用剪辑仅选择必要对象，则剪辑可在视口中显示。 例如，要绘制管井四周的剖面图时，如果显示进深方向的全部对象，则图纸上的对象将密集显示，毫无意义。此时，从视口名称旁边的?中选择剪辑，范围仅选择管井周围。

轴线显示/隐藏、楼层线显示/隐藏、原点座标显示/隐藏、栅格显示/隐藏，可根据不同视口切换显示/隐藏。

视口红框右上角的销钉表示视口的固定状态。固定视口后，无法修改比例，也无法修改、移动滚动、视口自身大小，但是可控制内存的使用量。计算机内部处理时,将不加载固定视口框外的信息,所以建议在视口中显示大型建筑物的局部时,推荐使用固定视口

操作中的视口红框比其他框要粗。粗框视口被称作当前视口，是进行操作处理的对象平台。例如，在选项卡中启动断线处理时，存在“只处理当前视口”选项。
当前视口通常会根据鼠标的点击而发生变化，操作时不必过于关注视口。

在视口周围创建读取尺寸线的空间。在边距中已指定的范围内，无法显示视口通用、平面视口通用的对象。 无法打印显示边距位置的红色点线。

需新建视口时，方法如下。

• 绘制剖面图、绘制平面图 …… 已绘制的图纸中选择范围，打开用该范围所含的对象剪辑的视口。
• 创建视口 …… 输入方向、比例，打开新视口或创建已有视口的复制。
• 创建、复制布局 …… 利用新建布局绘制时，已登录的 布局 上如有视口时，则以登录时的状态下绘制。复制布局时，以与复制 布局 相同状态绘制视口。
• 从侧视图中创建视口 …… 将侧视图中显示的状态作为视口进行布置。
• 创建视口(转换为通用图形) …… 可创建将侧视图中显示的对象转换成通用图形的视口。

若点击视口红框左上方的名称，可修改视口大小及位置。以下是点击视口名称之后的操作方法。

• 视口大小修改 …… 可利用框内显示的８个控制柄(白色)修改大小。
• 视口位置修改 …… 在框内左键拖拽时，可修改视口位置。
• 视口内的滚动 …… 需保持视口框，只移动里面显示的位置时，在视口框内点击右键，选择[滚动]。之后进行左键拖拽。
• 视口重叠顺序修改 …… 在视口框内点击右键，选择[前置][后置]。

上述的滚动操作与视口名称旁边?中的滚动具有相同的功能。另外，启动其他命令时，点击Ctrl键的同进行左键拖拽，也可滚动视口。

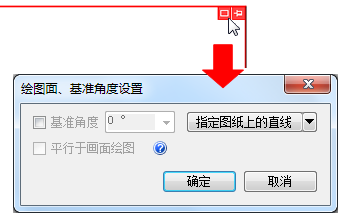

设置绘图基准角度。点击各视口的右上方，则在对话框内进行设置。

• 基准角度… 可修改绘图时的基准角度。在平面图上沿倾斜建筑绘制配管时使用。 有三种指定角度的方法。
  [基准角度]　勾选后，输入角度数值。
  [指定图纸上的直线]　指定图纸上的直线，获取直线角度。
  [指定图纸上的2点]　指定图纸上要获取角度的2点。
• 平行于画面绘图… 在设置倾斜视口及旋转角的平面视口中，设置平行方向。勾选后，以与画面平行的方向进行绘制。取消勾选后，则以与视口轴线平行的方向进行绘制。

将在平面中倾斜绘制的建筑物变成水平方向，需平面旋转视口。虽然可以在属性中输入角度，但是使用平面角度调整命令可更简单地进行相同处理。

在１张 布局 中排列多个视口时，需修改轴线、楼层线的位置时，则使用视口位置对齐命令。

配管、风管在某些视口中可用单线表示，在另外一些视口中用双线表示。虽然表现方法不同，但是因是同一对象，所以移动及尺寸修改等操作无论用单线还是双线表示，都适用于另一种表现方法。
详细操作请参阅单线/双线转换命令。

在视口名称旁边的?中选择[属性]，则显示视口属性。可在[名称]中修改视口自身名称。打开多个视口时，要使视口名称一致，则显示以原名称绘制的视口专用对象。(关于视口专用对象，详细请参阅上述的“视口通用/平面视口通用/视口专用”。)

虽然出厂设置时视口框的颜色为红色，但可通过[设置]中的[显示]-[系统颜色]修改为其他颜色。
