设备编号修改

修改设备编号。
在指定的设备编号重叠处显示输入栏，可在此进行修改。
修改的设备编号在链接设备的设备编号中对应。

1 双击要修改的设备编号，启动命令。

或者，选择要修改的设备编号，点击在上下文菜单中的［设备编号修改］，启动命令。

2 输入设备编号。不能用Ctrl＋Enter键换行。

3 按Enter键或点击上下文菜单中的［确定（Enter）］，确定设备编号。

设备编号的内容被修改，命令终止。

修改的内容也在链接设备的设备编号中对应。

(字符串修改栏）显示对象指定的字符串。在此处修改字符串内容。
不能用Ctrl＋Enter键换行。

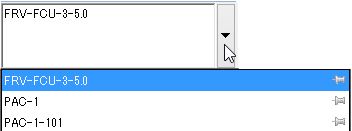

点击▼后，过去输入的字符最多可显示20件。点击字符右端的销钉时，不删除而保留至历史记录。

坐标修正

切换[间隔]长度和角度的有效/无效。图标ON时为有效。绘图中按住Ctrl键可切换图标的ON/OFF。

间隔

[坐标修正]ON时，以绘制的线的长度、角度的间隔修正坐标。

捕捉点

端点、中点等有含义的坐标点称为“捕捉点”。ON时可以指定捕捉点，OFF时不能指定捕捉点。通常在ON的状态下运行。 [设置]的[坐标指定]-[捕捉点]通常可以选择有效的捕捉点。

选项捕捉点的指定，通常反映了[设置]的[坐标指定]-[捕捉点]的设置，但绘图中可使用[选项]选择特定的捕捉点。在这种情况下选择的捕捉点，仅在随后的坐标指定中一次有效。
