(在指定的图层绘图) 勾选后，在所选分区的图层中标注设备编号。 取消勾选后，在所选设备器具相同的图层中绘图。

分项／组群 对要绘制图层的分项及组群进行选择，与绘图用途相对应进行选择。

图层 选择要绘制的图层。下拉菜单中，可点击图层的图标来切换显示、解锁、打印、填充的ON/OFF。

新建图层 新追加图层。在图层绘制对话框中进行图层名称等必要的设置。

图层选取器 获取已选对象的图层，在相同图层中绘图。

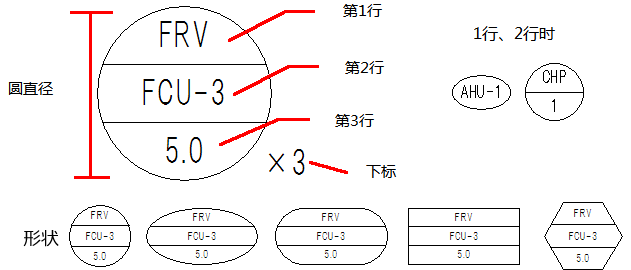

形状 “圆”指定圆直径。
“椭圆”指定“长直径”、“短直径”。
“圆角矩形”指定长、宽。宽比高大时，变成圆。
“四边形”指定长、宽。
“六边形”指定外接圆直径。 　

行数 指定设备编号的行数。可指定１至３行。 　

第1行分隔 指定在第1行显示的从头数到第几个半角连字符截止的文字。可以指定到第8个。
行数在2行、3行时有效。 　

第2行分隔 指定从最后开始数第几个发现的半角连字符的字符，在第3行显示。可以指定到第9个。
行数为3行时有效。 　

字体 指定文字的字体。

尺寸 指定文字的大小。

宽度因子 100％时字体为标准尺寸。

详细设置 关于字体尺寸进行详细的设置。

选取器(样式) 可将图纸上的文字样式复制到选项卡。

▼ 选择尺寸设置。

下标尺寸 选择下标的尺寸。

将文字宽度调整适中 根据形状，将文字宽度调整为适中。

颜色、线宽、线型 设置绘制对象的基本属性。“图层颜色”等以图层设置绘图时，该对象将“随层”，绘图后在图层管理中修改颜色、线型、线宽时，该图层内部的所有对象统一被修改。 通常在随层状态下绘图，但在“图层颜色”“图层线宽”“图层线型”以外的设置下绘图时，将变成特定的颜色、线宽、线型。改变后绘制的图形将不随层，所以在图层管理中即使颜色等做了修改也不会随层反映。
选取器中可从图纸上的对象获取颜色、线宽、线型。勾选[获取随层]后，已选对象若为随层，颜色、线宽、线型都会变为随层。取消勾选后，对象若为随层，将获取图层的颜色、线宽、线型。
利用[恢复]则颜色、线宽、线型全部变为随层。

视口通用／平面视口通用／视口专用 选择绘制对象的显示方法。

• “视口通用”在全部视口中显示。
• “平面视口通用”在全部平面视口中显示。
• “视口专用”仅在已绘制的视口中显示。
