尺寸线标注

标注在两端设置引出线的尺寸线。也可从多个位置连续引出，也可标注全部尺寸线值和2段组合。

尺寸变化

没有引出线的尺寸使用线性尺寸线，需在圆和圆弧中输入半径(直径)的尺寸线值时，使用圆尺寸线，需输入2条线的角度时，使用角度尺寸线。

尺寸链接

勾选[与对象链接]后，设置尺寸线与引出的对象链接。移动、修改目标对象后，会自动伸缩尺寸线。修改尺寸线的数值或移动引出线，会移动、修改目标对象。
要正确设置链接，在标注尺寸线时，必须正确选择目标对象。坐标指定尺寸线命令时，在对象的捕捉点设置链接。不是目标对象时，按下空格键修改坐标指定的对象。

参照线性尺寸线标注圆尺寸线标注角度尺寸线标注修改尺寸线链接地址尺寸线连接取消

操作方法

需标注尺寸线时

1 点击选项卡中的[图形]－[尺寸线]。

也可从上下文菜单中的[尺寸线]启动。

2 选择尺寸线的引出方向。

3 指定[字体][尺寸]。

4 坐标指定尺寸线的最初引出位置。

移动光标时，尺寸线在图纸上虚拟显示。

5 坐标指定下个引出位置。

6 要坐标指定多个引出位置时，可连续坐标指定引出线的引出位置。

7 按Enter键或点击上下文菜单中的[确定(Enter)]，确定引出位置。

8 坐标指定尺寸线的标注位置。

确定尺寸线。

9 以相同设置内容，标注其他尺寸线时，返回至4。

以不同的设置内容，标注其他尺寸线时，返回至2。

命令终止时，按Enter键或点击上下文菜单中的[确定(Enter)]。

需在轴测图视口中选择引出方向时

指定引出方向时，点击上下文菜单中的[修改引出方向]。
图纸上显示控制柄后，配合引出方向点击控制柄。

需保存常用尺寸和段落设置时

制作文字的尺寸设置文件。
利用[设置]-[图形]-[文字尺寸] 追加。点击“▼”后，将已追加的尺寸设置文件追加至下拉菜单清单。

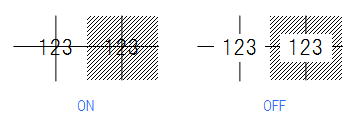

需填充尺寸线的文字背景绘图时

取消勾选[背景透明]。

需将连续尺寸线整体标注时

勾选[尺寸线整体标注]。
在距离中输入尺寸线整体和尺寸线之间的长度。

需从已标注的尺寸线获取式样和箭头大小等时

选择[文字样式]选项卡组群中的[选取器(样式、格式)]

，选择要参照的尺寸线。
样式和箭头大小适用于[文字样式]、[箭头]选项卡组群。

需改变颜色标注时

点击[颜色、线宽、线型]。在[显示]对话框中选择[颜色]，点击[确定]。

需将比例不同的视口按相同的尺寸线值标注时

选择[详细]-[其他]-[纸张尺寸]。

需不链接尺寸线和对象标注时

取消勾选[箭头]选项卡组群中[与对象链接]。

选项卡

图层

分项／组群对要绘制图层的分项及组群进行选择。与绘图用途相对应进行选择。

图层选择要绘制的图层。下级菜单中，可点击图层的图标来切换显示／锁定／打印／填充的ON/OFF。

新建图层新建图层时，在图层绘制对话框中进行图层名称等必要设置。

图层选取器获取已选对象的图层，在相同图层中绘图。

方向

指定引出方向勾选后，可选择引出方向。取消勾选后，自动识别引出方向，向鼠标光标方向引出。

水平在水平方向引出。

垂直在垂直方向引出。

倾斜在连结第1点和第2点的线上平行引出。

高度在高度方向(Z轴)引出。

文字样式

字体指定尺寸线值的字体。

尺寸指定尺寸线值的大小。

宽度因子 100%时字体为标准尺寸。

详细设置对尺寸线样式进行详细设置。

选取器(样式、格式) 可将图纸上尺寸线的样式和箭头大小、形状复制到选项卡。

▼ 选择文字尺寸设置文件。

正面固定与视口方向无关，尺寸线值总正面显示。

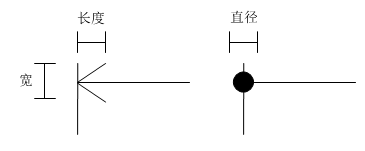

箭头

箭头选择箭头种类。

详细设置对尺寸线样式进行详细设置。

▼ 选择尺寸线样式。

与对象链接链接引出的尺寸对象。移动、修改目标对象后，会自动伸缩尺寸线。相反，修改尺寸线的数值或移动引出线，会移动、修改目标对象。

尺寸线整体标注引出连续尺寸线时，标注尺寸线整体。在[距离]中输入尺寸线整体和尺寸线的距离。

显示

颜色、线宽、线型设置绘制对象的基本属性。“图层颜色”等以图层设置绘图时，该对象将“随层”，绘图后在图层管理中修改颜色、线型、线宽时，该图层内部的所有对象统一被修改。通常在随层状态下绘图，但在“图层颜色”“图层线宽”“图层线型”以外的设置下绘图时，将变成特定的颜色、线宽、线型。改变后绘制的图形将不随层，所以在图层管理中即使颜色等做了修改也不会随层反映。
选取器

中可从图纸上的对象获取颜色、线宽、线型。勾选[获取随层]后，已选对象若为随层，颜色、线宽、线型都会变为随层。取消勾选后，对象若为随层，将获取图层的颜色、线宽、线型。
利用[恢复]则颜色、线宽、线型全部变为随层。

视口通用／平面视口通用／视口专用选择绘制对象的显示方法。
