在楼层设置中设置各楼层的层高。设置后，则在剖面视口上显示与层高对应的楼层线。

绘制建筑主体及配管、风管路由时，可选择基准楼层决定高度。
例如，在楼层设置中将一层的层高设为“4000”时，则与绘制配管路由中输入“1FL+3500”及“2FL-500”时的高度相同。

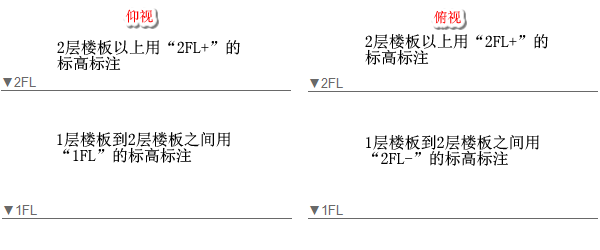

另外，在[设置]中的[坐标指定]－[坐标值显示]中，剖面视口内移动鼠标时，以仰视/俯视切换Z轴坐标。在状态栏上显示坐标位置。另外，用状态栏上的“仰视”“俯视”也能进行切换操作。

通过楼层设置的[高度基准]可修改Z轴基准高度。
修改基准高度有两种方法：一种是不修改原点，仅修改FL楼层线；另一种是移动原点，修改全图纸的高度。

轴线为图纸上坐标的基准。
新建图纸中未绘制轴线图形时，可通过统一绘制轴线或者轴线绘制绘制轴线。
读取DXF、DWG等２维CAD图纸，图纸上的线数据中有建筑中心线时，利用轴线替换将该图形替换成轴线。
此时，勾选?[留下选择对象]和[显示框圈]替换后，还可作为画面位置参考用绘制画面上显示的轴线框圈。

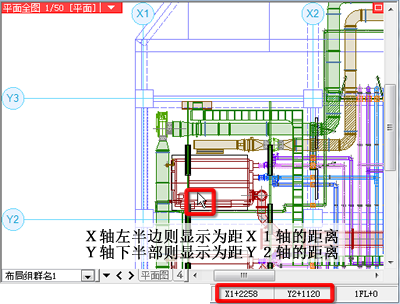

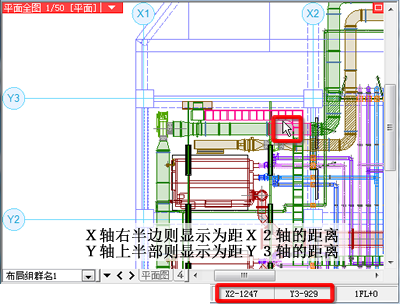

显示距离最近的轴线与画面上鼠标光标的坐标位置之间的距离。
在轴线的显示/隐藏中不包含视口中隐藏的轴线及轴线(圆弧)。
