轴线绘制
绘制轴线。轴线分为可打印轴线及作为画面位置参考用的“显示用”虚拟轴线两种。勾选选项卡中的“轴线(显示用)”后,可显示虚拟轴线。
通常,轴线会在所有的视口中显示,当打开新的视口时,即使不进行任何操作也可显示轴线。用该方法即使在3维模型空间也可保持整体一致,但不考虑模型整合需自由放置轴线时,可勾选选项卡中的“仅显示绘图视口”。
参照 楼层和轴线的设置(概要) 统一绘制轴线 轴线替换
操作方法
需绘制轴线时
1 点击选项卡中的[建筑]-[轴线绘制],启动命令。
2 在[作图方法]中选择[轴线]。
3 在[图例]的[纵向][横向]中,指定轴线图例。
4 在[起点][终点]中,选择是否在起点侧、终点侧各自添加轴线图例。
5 在[基准位置]中,选择是以轴线顶端还是以图例的中心点作为坐标指定的基准位置。
6 在[直径]中,指定轴线图例的直径尺寸。
7 在[间隔]中,指定从轴线顶端到图例的间隔。
8 指定轴线图例的字体、尺寸、宽度因子等样式。
9 在样式的详细设置对话框中,指定图例方向。
10 勾选[仅显示绘图视口]后,将不显示其他视口。
11 勾选[显示框圈]时,虚拟轴线框圈也会显示。
12 坐标指定轴线的起点。
移动光标时,轴线在图纸上虚拟显示。
13 坐标指定轴线的终点。
确定轴线。

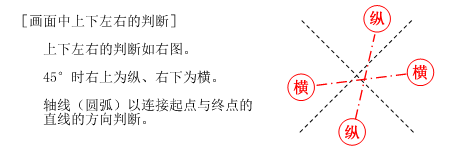

修改[图例]的[纵向][横向]内容。绘制大于45°的纵向轴线时,[纵向]则被修改;绘制小于45°的轴线时,[横向]则被修改。选择[升序]时图例编号递增,选择[降序]时图例编号递减。非数字和非拉丁字母时,无法修改。
14 除图例外,以相同设置绘制轴线时,返回至11。
以不同的设置内容,绘制其他轴线时,返回至2。
命令终止时,按Enter键或点击上下文菜单中的[确定(Enter)]。
需追加绘制与已绘制轴线相平行的轴线时
1 点击选项卡中的[建筑]-[轴线绘制],启动命令。
2 在[作图方法]中选择[追加轴线]。
3 选择轴线的基准轴线。
基准轴线的设置内容反映在选项卡中。
选择[升序]时,[图例]编号从基准轴线开始递增,选择[降序]时,图例编号递减。
移动光标时,轴线在图纸上虚拟显示。
4 在“轴线”选项卡的[间隔]中,输入距基准轴线的距离。
5 坐标指定追加轴线的方向。
确定轴线。
追加的轴线将成为下一个轴线的基准。
6 需以相同间隔追加轴线时,返回至5。
以不同间隔绘制其他轴线时,返回至4。
以不同的设置内容,以其他轴线为基准追加轴线时,按Enter键或点击上下文菜单中的[确定(Enter)],返回至3。
命令终止时,再次按Enter键或点击上下文菜单中的[确定(Enter)]。
需绘制轴线(圆弧)时
1 点击选项卡中的[建筑]-[轴线绘制],启动命令。
2 在[作图方法]中选择[轴线(圆弧)]。
3 在[图例]中指定轴线图例。
4 在[起点][终点]中,选择是否在起点侧、终点侧各自添加轴线图例。
5 在[基准位置]中,选择是以轴线顶端还是以图例的中心点作为坐标指定的基准位置。
6 在[直径]中,指定轴线图例的直径尺寸。
7 在[间隔]中,指定从轴线顶端到图例的间隔。
8 指定轴线图例的字体、尺寸、宽度因子等样式。
9 在样式的详细设置对话框中,指定图例方向。
10 勾选[仅显示绘图视口]后,将不显示其他视口。
11 勾选[显示框圈]时,虚拟轴线框圈也会显示。
12 坐标指定轴线(圆弧)的中心点。
13 坐标指定轴线(圆弧)的起点。
移动光标时,轴线在图纸上虚拟显示。
14 坐标指定轴线的终点。
确定轴线。
修改[图例]的内容。选择[升序]时图例编号递增,选择[降序]时图例编号递减。非数字和非拉丁字母时,无法修改。
15 除图例外,以相同设置绘制其他轴线时,返回至11。
以不同的设置内容需绘制其他轴线时,返回至3。
命令终止时,按Enter键或点击上下文菜单中的[确定(Enter)]。
选项卡
图层
分项/组群 对要绘制图层的分项组群进行选择。与绘图用途相对应进行选择。
图层 选择要绘制的图层。下级菜单中,可点击图层的图标来切换显示/锁定/打印/填充的ON/OFF。
新建图层 新建图层时,在图层绘制对话框中进行图层名称等必要设置。
图层选取器 获取已选对象的图层,在相同图层中绘图。
轴线
(作图方法) 指定轴线的作图方法。
选择[轴线],绘制直线的轴线。
选择[追加轴线],以基准轴线为基准用指定的间隔追加轴线。
选择[轴线(圆弧)],绘制轴线(圆弧)。
图例 指定轴线的图例。在画面方向,纵向绘制的轴线指定[纵向]图例,横向绘制的轴线绘制[横向]图例。
升序/降序 绘制轴线后,选择绘制轴线图例的升降顺序。
例如,绘制的轴线名称为“X3”,若选择[升序]则修改为“X4”,若选择[降序]则修改为“X2”。
图例的最后文字为非数字和非拉丁字母时,其名称无法修改。
轴线图例
(图例显示位置) 选择是否在轴线的起点侧、终点侧显示图例。
基准位置 选择是以轴线顶端还是以图例的中心点作为坐标指定的基准位置。
直径 指定图例圆圈的直径。以纸张上的毫米为单位。
间隔 指定图例和轴线的间隔。以纸张上的毫米为单位。
字体 指定轴线图例的字体。
尺寸 指定轴线图例的文字大小。
宽度因子 100%时字体为标准尺寸。
详细设置 对轴线图例的文字尺寸进行详细设置。
选取器图纸上的圆直径和文字样式,轴线的直径、间隔、样式均可在对话框中反映。
选择文字的尺寸设置文件。
显示
颜色、线宽、线型 设置绘制对象的基本属性。“图层颜色”等图层设置按原设置绘图时,该对象将“随层”, 绘图后在图层管理中修改颜色、线型、线宽时,该图层内部的所有对象统一被修改。 通常在随层状态下绘图,但在“图层颜色”“图层线宽”“图层线型”以外的设置下绘图时,将变成特定的颜色、线宽、线型。 改变后绘制的图形将不随层,所以在图层管理中即使颜色等做了修改也不会随层反映。
“对象颜色”,按照上述设置的颜色进行绘图。 轴线图例与线使用相同颜色时,选择对象颜色。使用其他颜色时,在此修改为特定的颜色。 “对象线宽”也同样。
选取器中可从图纸上的对象获取颜色、线宽、线型。勾选[获取随层]后,已选对象若为随层,颜色、线宽、线型都会变为随层。取消勾选后,对象若为随层,将获取图层的颜色、线宽、线型。
[恢复]时,颜色、线宽、线型都会变为随层。
仅显示绘图视口 勾选后,可绘制仅在绘图视口中显示的轴线。
勾选该项后绘制的轴线,既不能在今后创建的视口中显示,也不能在侧视图中显示。
轴线(显示用) 勾选后,可同时显示非打印的虚拟轴线。在侧视图和外部参照中,只显示虚拟轴线。
如果勾选了“仅显示绘图视口”时,即使勾选该项,轴线在侧视图及其他视口中均无法显示。
(设置) 打开[设置]的[建筑]-[轴线] ,可确认及编辑轴线框圈图例的位置。
对象选择
  →说明
系统选择/路由选择的扩展 选择配管?风管路由中的1个对象,在其前后追加选择对象时使用。[系统选择]可选择指定管路系统内的相同用途。 “▼”可选择其他的路由选择功能。
选择模式
追加选择对象追加选择对象。ON时可以连续选择。鼠标光标显示+。OFF时为一次性选择。按住Ctrl键选择对象时将变为追加选择状态。
取消选取对象取消选取对象。ON时可以连续取消。鼠标光标显示-。按住Shift键选择对象时将变为取消选择状态。
组群选择
在组块对象同时选择与对象单体选择之间切换。ON时选择1个组块对象则组块内其他对象均被同时选择。按住Ctrl键同时按G键时,可切换ON/OFF。
选项还有更详细的对象选择辅助功能
坐标指定
  →说明
坐标修正 切换[间隔]长度和角度的有效/无效。图标ON时为有效。 绘图中按住Ctrl键可切换图标的ON/OFF。
间隔 [坐标修正]ON时,以绘制的线的长度、角度的间隔修正坐标。
捕捉点 端点、中点等有含义的坐标点称为“捕捉点”。ON时可以指定捕捉点,OFF时不能指定捕捉点。通常在ON的状态下运行。 [设置]的[坐标指定]-[捕捉点]通常可以选择有效的捕捉点。
选项 捕捉点的指定,通常反映了[设置]的[坐标指定]-[捕捉点]的设置,但绘图中可使用[选项]选择特定的捕捉点。在这种情况下选择的捕捉点,仅在随后的坐标指定中一次有效。
对话框 [详细]
文字尺寸
字体 指定文字的字体。
加粗字体。
将字体变为斜体。
尺寸 指定文字大小。设置数值是纸张上的毫米单位。
宽度因子 100%时字体为标准尺寸。
间隔 [行距]是指定字符串的行间距离。[字间距]是指定字符串中每个文字的空隙距离。
边距 [上下]、[左右]指定从基准位置开始的距离。
读取尺寸设置文件 选择文字的尺寸设置文件。文字的尺寸设置文件参照[设置]-[图形]-[文字尺寸]。
图例方向
纵向/横向 选择相关轴线的图例方向。选择“和图纸方向一致”时,在画面上以水平方向显示,选择“和轴线平行”时,以与轴线平行的方向显示,选择“和轴线垂直”时,以与轴线垂直的方向显示。
