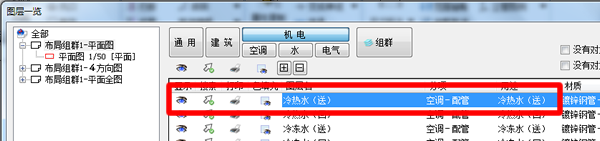

绘制配管、风管、电缆桥架的路由时，“用途”与选择的图层相关联。

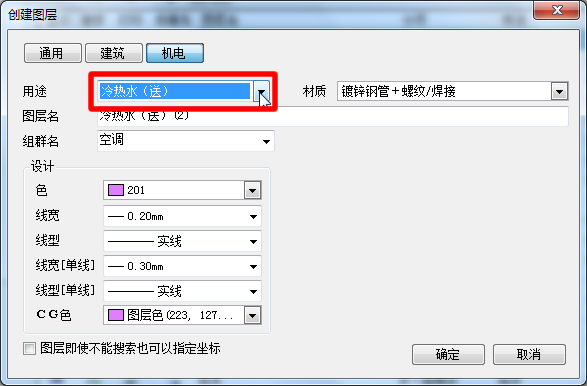

在用途设置中详细设置用途，绘制路由命令的图层时，选择相关用途名。

通过用途设置详细设置用途。

用途设置中定义的内容如下所示。详细设置请参照用途设置。

• 分项图层管理中的管理名称。
• 用途和名称选择当前使用的用途，输入用途的名称。
• 用途属性设置绘制路由的单线设置及BE-Bridge的用途，可修改绘制的路由的用途属性。
• 图层默认值 　在图层管理中对新建图层进行设置(颜色、线型、线宽等)。新建图层后修改内容时，通过图层管理进行修改。
• 命令默认值在配管用途中，以尺寸为标准可进行单线绘制设置、坡度设置及垫片设置。在绘制路由的用途中修改此设置时，点击“确定”，则适用于以后的绘图。

在绘制配管、风管时，其管材和管件（风管为分支）的组合已经嵌入软件中，此组合的内容在“材质子项”中。
在用途设置中，对用于每个用途的材质子项进行设置。此设置适用于图层管理中的新建图层。
绘制配管、风管及电气路由时选择图层，则可自动选择在相关用途中设置的材质子项。绘制过程中可进行修改。

追加材质组合时，利用[材料子项]命令进行设置。详细设置请参照材质设置。追加数量无限制。
另外，电气不需要设置材质子项。

可设置各子项的某种管材。
需设置管材时，在[连接方法]对话框中设置在异类管连接中使用的管件连接方法。

可设置各子项的多个管件。

• 设置多个管件时，优先使用清单上一级的管件开始绘制，在绘制配管过程中替换管件时，可在上下文菜单中选择管件。
• 以一定尺寸为标准，可修改管件进行绘制。
  例如，尺寸小于65使用钢管管件，尺寸大于80使用焊接管件。
• 在[部材布置方法]对话框中，设置与分支相对应的管件类型。
  例如，90°弯头中有短弯头及大弯头时，预先设置短弯头和大弯头2种类型，在绘制配管的尺寸中自动选择管件类型。因为此管件类型也是优先使用上一级，所以将短弯头置于上一级，当短弯头无对应尺寸时，则用长弯头绘制。

修改为已设置管件以外的类型，绘制配管时在上下文菜单中修改管件类型或绘制后在属性及阀门、管件布置中进行修改。

以图纸为单位保存用途及材料设置。需在其他图纸中使用设置内容时，在[设置文件读取/保存]中选择[保存至文件]后，保存至文件。 打开已设置的图纸，在[设置文件读取/保存]中选择[读取文件]。

需将新建图纸中设置的用途及材料适用于该图纸时，通过[设置]中的[图纸默认值]进行追加、编辑。 已登录的设置，也可适用于用途设置、材质设置对话框的[设置文件读取/保存]-[保存至“图纸的默认值”]设置。
