立管图例标注
标注从立管、风管立管引出的立管图例。
勾选了[插入阀门、风阀图例]后,显示的立式路由上如果有阀门、风阀,在箭头上显示阀门、风阀的通用图例。
显示的阀类、风阀为阀、止回阀、过滤器、Y形过滤器、柔性接头、柔性接头2、风阀、防火风阀。
阀类、风阀的位置,高于所显示的立管路由中央时,将在图纸上部引出的立管图例箭头上部绘制通用图例。
低于立管路由中央时,在图纸下部引出的立管图例箭头下部绘制通用图例。
勾选[自动判断选择对象的上下关系]时,从图纸上部引出立管图例时,将立管路由上端尺寸、而从下部引出时,则将立管路由下端尺寸显示为立管图例。
而且,立管路由的上端或下端的用途,显示为立管图例的箭头。
可利用[属性]中的[空调、给排水]编辑长度、用途图例、箭头方向。
操作方法
需标注立管图例时
1
配管时,点击选项卡中的[配管]-[立管图例],启动命令。
风管时,点击选项卡中的[风管]-[立管图例],启动命令。
2
指定立管图例长度、图例间隔、箭头角度、箭头尺寸、箭头形状。
3
指定尺寸文字的字体、字号。
4
选择要标注的立管图例的竖向路由。
5
按Enter键或点击上下文菜单中的[确定(Enter)],确定选择的路由。
移动光标时,立管图例在图纸上虚拟显示。
6
坐标指定引出线的顶点。
7
按Enter键或点击上下文菜单中的[确定(Enter)]
标注立管图例。
8
以相同设置内容,标注其他立管图例时,返回至5。
以不同的设置内容,标注其他立管图例时,返回至2。
命令终止时,按Enter键或点击上下文菜单中的[确定(Enter)]。
勾选[箭头朝向],点击▼,选择箭头朝向。
取消勾选[箭头朝向]时,沿路由流向标注箭头朝向。
选择[选取器(样式)]

,选择要参照的文字。
样式适用于选项卡。
点击[颜色、线宽、线型]。在[显示]对话框中选择[颜色],点击[确定]。
冷媒用铜管(2管式、3管式)立管需用冷媒管尺寸图例显示时
点击[添加单位]旁边的?,勾选[用冷媒管尺寸图例显示]。
从立管路由的左上方向横方向,将立管图例的箭头和立管路由尺寸排列时,选择“左上”和“横方向”。
需以所选顺序排列时,选择“选择顺序”。
选择立管图例绘制过程中显示的、所选立管路由上的控制柄(淡蓝色)。
选项卡
图层
分项/组群
对要绘制图层的
分项及
组群进行选择。与绘图用途相对应进行选择。
图层
选择要绘制的图层。下级菜单中,可点击图层的图标来切换显示/锁定/打印/填充的ON/OFF。
新建图层
新建图层时,在
图层绘制对话框中进行图层名称等必要设置。
图层选取器
获取已选对象的图层,在相同图层中绘图。
作图方法
自动判断选择对象的上下关系
勾选时,追索与所选立管、风管立管的上下连接的对象,在显示范围内显示最上面或者最下面的立管、风管立管的尺寸和用途。
此处的显示范围指的是剪辑或图层、“楼层的显示/隐藏”的功能中所显示的范围。
箭头方向
指定箭头的方向。取消勾选时,沿路由流向输入箭头方向。勾选时,在指定方向输入箭头。
仅数值
不添加单位,显示立管路由的尺寸。
添加单位
添加单位,显示立管路由的尺寸。
用冷媒管尺寸图例显示
勾选后,冷媒用铜管(2管式、3管式)的立管时,由冷媒管尺寸图例显示。
此时,[仅数值][添加单位]中不管选择哪一种,均显示冷媒管尺寸图例。
顺序
左上角
在所选的多个立管路由中,以画面左上角为基准,排列立管图例。详情请参考
提示。
左下角
在所选的多个立管路由中,以画面左下角为基准,排列立管图例。详情请参考
提示。
选择顺序
按照立管路由的顺序排列立管图例。
(方向)
选择“横方向”时,在[左上角][左下角]中决定的立管路由为始点,向画面横方向排列立管图例的箭头。
选择“纵方向”时,在[左上角][左下角]中决定的立管路由为始点,向画面纵方向排列立管图例的箭头。
立管图例
立管图例长度
指定立管图例长度。
图例间隔
以纸张规格上的毫米指定立管图例和立管图例、立管图例和尺寸文字之间的间隔。

箭头角度
指定箭头角度。
箭头尺寸
指定箭头尺寸。

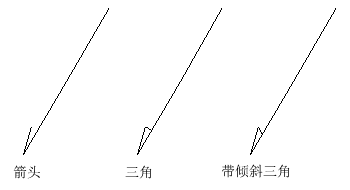

箭头形状
选择箭头形状。

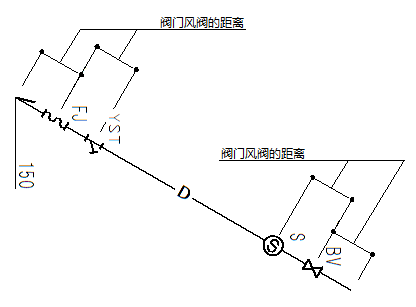

插入阀门、风阀图例
勾选时,找出立管路由上的阀门、风阀,在箭头上显示阀门、风阀的通用图例。
相距距离
指定距显示阀门、风阀通用图例的箭头端头的距离。
也成为相邻的阀门、风阀的通用图例距离。
(显示立管图例和立管尺寸的方向)
选择“左基准”时,从立管图例和立管尺寸的下划线左侧开始绘制引出线。
选择“右基准”时,从立管图例和立管尺寸的下划线右侧开始绘制引出线。
文字样式
字体
指定文字字体。
尺寸
指定文字大小。
宽度因子
100%时字体为标准尺寸。
选取器(样式、引出线、装饰)
可将图纸上的文字样式、引出线、装饰复制到选项卡。
?
选择尺寸设置文件。
显示
颜色、线宽、线型
设置绘制对象的基本属性。“图层颜色”等以图层设置绘图时,该对象将“随层”,绘图后在
图层管理中修改颜色、线型、线宽时,该图层内部的所有对象统一被修改。
通常在随层状态下绘图,但在“图层颜色”“图层线宽”“图层线型”以外的设置下绘图时,将变成特定的颜色、线宽、线型。改变后绘制的图形将不随层,所以在图层管理中即使颜色等做了修改也不会随层反映。
选取器

中可从图纸上的对象获取颜色、线宽、线型。勾选[获取随层]后,已选对象若为随层,颜色、线宽、线型都会变为随层。取消勾选后,对象若为随层,将获取图层的颜色、线宽、线型。
利用[恢复]则颜色、线宽、线型全部变为随层。
视口通用/平面视口通用/视口专用
选择绘制对象的显示方法。
- “视口通用”在全部视口中显示。
- “平面视口通用”在全部平面视口中显示。
- “视口专用”仅在已绘制的视口中显示。
对象选择

→说明
系统选择/路由选择的扩展

选择配管?风管路由中的1个对象,在其前后追加选择对象时使用。[系统选择]可选择指定管路系统内的相同用途。
“▼”可选择其他的路由选择功能。
选择模式
追加选择对象追加选择对象。ON时可以连续选择。鼠标光标显示+。OFF时为一次性选择。按住Ctrl键选择对象时将变为追加选择状态。
取消选取对象取消选取对象。ON时可以连续取消。鼠标光标显示-。按住Shift键选择对象时将变为取消选择状态。
组群选择

在组块对象同时选择与对象单体选择之间切换。ON时选择1个组块对象则组块内其他对象均被同时选择。按住
Ctrl键同时按G键时,可切换ON/OFF。
坐标指定

→说明
坐标修正

切换[间隔]长度和角度的有效/无效。图标ON时为有效。
绘图中按住Ctrl键可切换图标的ON/OFF。
间隔

[坐标修正]ON时,以绘制的线的长度、角度的间隔修正坐标。
捕捉点

端点、中点等有含义的坐标点称为“捕捉点”。ON时可以指定捕捉点,OFF时不能指定捕捉点。通常在ON的状态下运行。
[设置]的[坐标指定]-
[捕捉点]通常可以选择有效的捕捉点。
选项
捕捉点的指定,通常反映了[设置]的[坐标指定]-
[捕捉点]的设置,但绘图中可使用[选项]选择特定的捕捉点。在这种情况下选择的捕捉点,仅在随后的坐标指定中一次有效。
对话框 [详细]
字体
指定文字字体。
B
字体加粗。
I
字体倾斜。
尺寸
指定文字大小。
宽度因子
100%时字体为标准尺寸。
间距
[行距]指定字符串的行间距离。[字间距]指定字符串中的每个文字之间的间隔距离。
边距
[上下]、[左右]指定从基准位置开始的距离。
读取尺寸设置文件
选择文字的尺寸设置文件。文字的尺寸设置文件参照[设置]中的[图形]-[
文字大小]。
纸张尺寸
以打印纸张显示的尺寸绘图。即使改变比例显示的大小仍不变。
实际尺寸
以指定的比例为基准尺寸绘图。显示大小随比例改变。
选择“当前操作视口”,则以操作视口的比例为基准尺寸绘图。
背景透明
勾选时,和其他线重叠显示。
提示
用途图例和文字尺寸
立管图例的用途图例尺寸参照[单线图例设置]的[用途图例]。
立管尺寸文字参照基准比例的设置。
想分别修改用途图例的尺寸时,在属性的[图例倍率]中输入倍率。
立管路由的尺寸
立管图例的立管路由的尺寸样式为在[设置]-[尺寸、名称标注]-
[标注内容]的、[配管]标签或者[风管]标签的[尺寸设置]中所指定的样式。
选择“左上角”“横向”时,由以下规定决定。
在所选的立管路由中,找出位于画面最上方的立管路由。
根据该立管路由的外径(已指定保温厚度的,也包含其厚度)假设其横长的翼环,找出所有的能够刚好适合外形尺寸的立管路由。
从找出的立管路由中,从左边开始按顺序进行排列。
重复上述判断,决定所有立管图例的排列。
选择“左上角”“纵方向”时,由以下规定决定。
在所选择的立管路由中,找出位于画面最左边的立管路由。
根据该立管路由的外径(已指定保温厚度的,也包含其厚度)假设其纵长的翼环,找出所有的能够刚好适合外形尺寸的立管路由。
从找出的立管路由中,从上边开始按顺序进行排列。
重复上述判断,决定所有立管图例的排列。
关于冷媒管尺寸图例
勾选“用冷媒管尺寸图例显示”使用时,只选择冷媒管。
