分项／组群 对要绘制图层的分项及组群进行选择。与绘图用途相对应进行选择。

图层 选择要绘制的图层。下级菜单中，可点击图层的图标来切换显示／锁定／打印／填充的ON/OFF。

新建图层 新建图层时，在图层绘制对话框中进行图层名称等必要设置。

图层选取器 获取已选对象的图层，在相同图层中绘图。

引出线 勾选后，带引出线标注立管图例。可指定多个引出线顶点。取消勾选后，仅标注箭头部分。

用途 在立管图例中显示所选用途代号。在用途设置中设置代号。

箭头朝向 选择箭头朝向。

将输入的文字作为立管尺寸标注。

立管图例长度 指定立管图例长度。

图例间隔 以纸张规格上的毫米指定立管图例和尺寸文字之间的间隔。

箭头角度 指定箭头角度。

箭头尺寸 指定箭头尺寸。

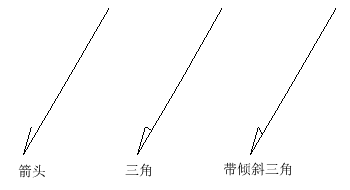

箭头形状 选择箭头形状。

字体 指定文字字体。

尺寸 指定文字大小。

宽度因子 100％时字体为标准尺寸。

详细设置 对文字尺寸进行详细设置。

选取器(样式、引出线、装饰) 可将图纸上的文字样式、引出线、装饰复制到选项卡。

? 选择尺寸设置文件。

颜色、线宽、线型 设置绘制对象的基本属性。“图层颜色”等以图层设置绘图时，该对象将“随层”，绘图后在图层管理中修改颜色、线型、线宽时，该图层内部的所有对象统一被修改。 通常在随层状态下绘图，但在“图层颜色”“图层线宽”“图层线型”以外的设置下绘图时，将变成特定的颜色、线宽、线型。改变后绘制的图形将不随层，所以在图层管理中即使颜色等做了修改也不会随层反映。
选取器中可从图纸上的对象获取颜色、线宽、线型。勾选[获取随层]后，已选对象若为随层，颜色、线宽、线型都会变为随层。取消勾选后，对象若为随层，将获取图层的颜色、线宽、线型。
利用[恢复]则颜色、线宽、线型全部变为随层。

视口通用／平面视口通用／视口专用 选择绘制对象的显示方法。

• “视口通用”在全部视口中显示。
• “平面视口通用”在全部平面视口中显示。
• “视口专用”仅在已绘制的视口中显示。
