配管、加工统计

设置[配管加工编号]的配管加工信息输出至Excel格式文件。
清单中记录的配管实长，为[设置]－[配管加工]－[加工线]中从设置值算出的切断长度。螺纹设置需参照关于管件的螺纹设置。可在[设置]－[配管加工]－[长度精度]中修改长度显示位数(保留整数或小数点后1位)。

另外，可追加、编辑加工统计清单模板。

未安装Excel时

向Excel输出时，启动专用阅览器。虽然不能以Microsoft Excel格式保存，但是可打印、输出PDF文件。
因为没有编辑功能，所以不能编辑模板。
PDF文件用Adobe Reader等显示，可以打印。

参照配管、加工统计(概要)　定长编辑配管加工编号配管加工编号标注配管加工信息删除设置关于管件的螺纹设置

操作方法

需要统计指定系统时

1 点击选项卡的[加工]标签-[配管加工]标签组群-[加工统计]，启动命令。

2 选择模板。

3 勾选Excel输出的系統。

4 对应项目名称，输入要输出的内容。

5 点击确定。

弹出[另存为]对话框。

6 输入加工统计的文件名后，指定保存位置，点击[保存(S)]。

7 统计后，自动启动输出的Excel文件，命令完成。

统计后，需要设置不显示Excel文件时

取消勾选[输出后，用Excel显示]。
统计结果输出至Excel文件，只进行文件保存。

对话框 [系统选择]

模板

选择要制作加工统计清单的模板。

(系统选择)

显示在[配管加工编号]设置了编号的系统。狗炫耀进行加工统计的系统名。
另外，点击“系统名”后，可显示相反的系统名排序。

（项目名、内容）

此处标注的文字适用于加工统计清单。可以在模板编辑追加项目。

输出后，用Excel显示

勾选后，执行加工统计后，打开Excel显示清单。

自定义模板制作

以当前登录的模板(现存、用户制作的部分)为基础制作自定义模板。也可向其他机器导出已制作的模板。

新規作成

新建自定义模板。标注模板名称，选择基础模板名称。

编辑

编辑自定义模板。在[模板]中选择要编辑的模板名称，点击[编辑]按钮后，启动Microsoft Excel，打开已选模板。
在Microsoft Excel上编辑模板内容。关于清单的显示内容，参照模板的“设置”标签。

重命名

修改[新建]中已制作的自定义模板名称。

删除

删除[新建]中设置的自定义模板。

读取文件

读取保存的模板文件后，可使用。读取时也可重命名。

保存至文件

需在其他机器中使用制作的自定义模板时，保存为Microsoft Excel格式文件。

提示

关于配管、管件的重量

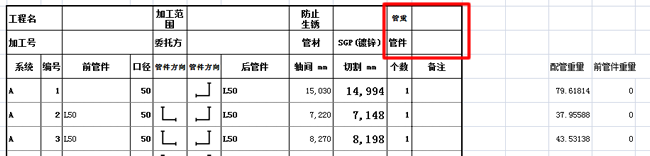

在配管、管件中设置重量。选择“模板2”，打开Excel文件时，在打印栏外显示每一加工编号的配管重量和连接配管的前管件重量。但是也存在没设置重量的配管、管件，因此关于重量的设置要在对应的单元格中输入重量数值。
关于配管和管件的重量统计，因为在启动模板时是空栏,要在该单元格中输入以下括号内的计算公式。
配管重量 L2(单元格) 「=SUM(O:O)*0.001」
管件重量 L3(单元格) 「=SUM(P:P)*0.001」

关于前管件、后管件和芯芯长度

在管的前端附加法兰时，模板中前管件、后管件的内容不同。
在模板1中，标注连接法兰前端的管件和阀类，在媒介管件中标注法兰。芯芯长度为到管件和阀类的中心长度。
在模板2中，标注法兰，芯芯长度为到该法兰面的长度。

关于补芯

与管材相同可编号、输出补芯。
模板1中，在管件栏中输入补芯代号。
模板2中，在备注栏中输入“补芯”。

关于模板的定义

可定义并使用模板。
→配管加工模板编辑
