设置每种管材的定长。

在左侧清单中勾选修改定长的管材。

在右侧清单中选择修改尺寸，在[定尺]中输入定长。

多个选择 勾选后，选择多个管材，可设置为相同定长。

取消所有勾选 点击按钮后则取消已勾选的管材。

定尺 输入定尺长度。

设置配管、管件、阀类的重量。

依据设置重量的配件项目类别切换标签，在左侧清单中选择管材名、管件名及阀类名。

在右侧清单中选择修改的尺寸，输入配管的单位重量和管件、阀类的重量。

设置在[配管、加工统计]或[材料统计]中配管长度以“实长”统计时所参照的管件类螺纹线。螺纹线，还可以按照每个管件和管材的组合进行设置。

打开[螺纹线设置]对话框，在左侧清单中勾选要修改螺纹线的配件。
点击右侧清单中需修改尺寸的螺纹线，输入螺纹线。
关于螺纹线的设置方法，请参照“关于管件加工线设置”。

多个选择 设置多个配件的通用螺纹线时，勾选后可选多个配件。

对每种管材进行设置 取消勾选后，所有管材适用相同螺纹线的设置值。
勾选后，可选择管材，设置螺纹线。管材清单显示后，选择要设置螺纹线的管。

取消所有勾选 点击按钮，则取消选择已勾选的配件。

打开[承插线设置]对话框，在左侧清单中勾选要修改承插线的配件。
点击右侧清单中的修改尺寸承插线，输入承插线尺寸。
关于承插的设置方法，请参照“关于管件加工线设置”。

多个选择 设置多个配件的通用承插线时，勾选后可选择多个配件。

对每种管材进行设置 取消勾选后，所有管材适用相同螺纹线的设置值。
勾选后，可选择管材，设置螺纹线。管材清单显示后，选择要设置螺纹线的管材。

取消所有勾选 点击按钮，则取消选择已勾选的配件。

打开[翻边加工线设置]对话框，在左侧清单中勾选要修改翻边加工线的法兰。
点击右侧清单中的修改翻边加工线尺寸，输入翻边加工线尺寸。
关于翻边加工线的设置方法，请参照“关于管件加工线设置”。

翻边机1、翻边机2 可登录翻边加工设置的两种样例。需分开登录设置时进行选择。

多个选择 设置多个法兰的通用翻边加工线时，勾选后可选择多个法兰。

对每种管材进行设置 取消勾选后，所有棺材适用相同翻边加工线的设置值。
勾选后，可选择管材，设置翻边加工线。管材清单显示后，选择要设置翻边加工线的管材。

取消所有勾选 点击按钮，取消选择已勾选的管材。

勾选[焊接]后，在焊接管件和配管的连接部位用[宽]值设置空隙。设计模式中不设置空隙。

[绘制配管路由]中设置要绘制的冲孔直焊高度。

所有管材均可进行翻边高度的设置，设置主管尺寸的翻边高度。

翻边高度点击要修改的翻边高度栏，指定高度。

设置[配管、加工统计]、[配管、单元图]的长度精度。

位数选择“整数”或“小数点1位”，当选择“小数点1位”时，即使是整数在小数部分也显示为0。

整数化方法从“四舍五入”“进位”“舍去”当中选择整数化方法。

[配管、单元图]中设置要绘制的单元图、单品加工图上标注的文字和尺寸线的尺寸。
[文字标注设置]设置管件、阀门上标注的文字字体、尺寸。
[系统编号设置]设置配管上标注的统计编号的字体、尺寸。
[尺寸设置]设置图纸上标注的尺寸线的字体、尺寸、尺寸线箭头。

字体 指定文字字体。

尺寸 指定文字尺寸。

宽度因子 宽度因子为100％时，为文字的标准尺寸 。

文字尺寸 打开[详细]对话框，进行文字尺寸的详细设置。

? 选择文字的尺寸设置文件。

字体 指定文字字体。

B 加粗文字。

I 倾斜文字。

尺寸 指定文字大小。

宽度因子 宽度因子为100％时，为字体的标准尺寸。

间隔 [行距]指定文字列的行间距。[字间距]指定文字列中每个字之间的距离。

边距 [上下]、[左右]指定与基准位置的距离。

读取尺寸设置文件 选择文字的尺寸设置文件。文字的尺寸设置文件参照[设置]中的[图形]-[文字尺寸]。

纸张尺寸 以打印纸张显示的尺寸绘图。即使改变比例显示的大小仍不变。

实际尺寸 以指定的比例为基准尺寸绘图。显示大小随比例改变。
选择“当前操作视口”，则以操作视口的比例为基准尺寸绘图。

背景透明 勾选后，重叠显示其他线条。

字体 设置尺寸线值的字体。

尺寸 设置尺寸线值的文字尺寸。

宽度因子 设置尺寸线值的文字宽度因子。以纵向为基准输入横向比例。

箭头 选择尺寸线左右的箭头形状。

文字尺寸 对尺寸线值的文字尺寸进行详细设置。

? 选择文字的尺寸设置文件。

尺寸线样式 对尺寸线的样式进行详细设置。

? 选择尺寸线格式。

对话框中所指定的数值是相对基准比例的大小。

字体 指定文字字体。

B 加粗文字。

I 倾斜文字。

尺寸 指定文字大小。

宽度因子 宽度因子为100％时，为字体的标准尺寸。

间隔 [行距]指定文字列的行间距离。[字间距]指定文字列中每个字之间的距离。

边距 [上下][左右]指定与基准位置的距离。

读取尺寸设置文件 选择文字的尺寸设置文件。文字的尺寸设置文件参照[设置]中的[图形]-[文字尺寸]。

尺寸线值 选择[小数点精度]的尺寸线值位数。
勾选[小数部分为0时不显示]后，设置尺寸线值小数部分的表示。勾选后， 没有小数部分时，只显示整数。取消勾选后，没有小数部分时，显示“1000.0”。
勾选[采用千位分隔符(,)]后，每3位用逗号分隔显示。

引出线 [超出尺寸线]指定引出线从尺寸线超出的长度。
[偏移量]指定引出线从坐标指定位置(链接粘贴位置)变短的长度。

箭头 [式样]选择左右箭头的形状。
[箭头宽]指定箭头的高度。
[箭头长]指定箭头的长度。
[圆直径]指定圆直径。

读取尺寸设置文件 选择尺寸线的尺寸设置文件。尺寸线的尺寸设置文件参照[设置]中的[图形]-[尺寸线格式]。

纸张尺寸 以打印纸张显示的尺寸绘图。即使改变比例显示的大小仍不变。

实际尺寸 以指定的比例为基准尺寸绘图。显示大小随比例改变。
选择“当前操作视口”，则以操作视口的比例为基准尺寸绘图。

背景透明 勾选后，与其他对象重叠显示。

加工编号[配管加工编号]中设置管上标注的编号格式。点击[编辑]，可在[加工编号设置]对话框中进行修改。

给垫片着色指定是否给垫片着色。

勾选后可设置颜色。

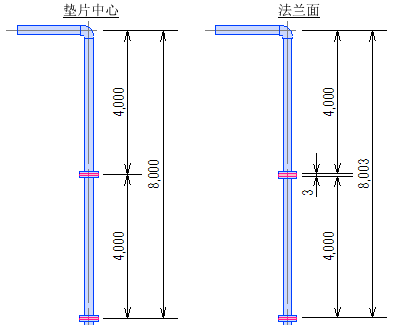

定长分割基准 在[定长分割]的[以芯芯分割]中，选择插入垫片时的基准位置。在[垫片中心]中，以至垫片中心的长度作为定长进行分割。在[法兰面]中，是以不含垫片的长度作为定长进行分割。
插入垫片、修改、删除时的基准位置即为此处设置的基准位置。
相关命令如下。
[垫片]、[管件布置]、[参照设置内容更新]、[粘贴]、[移动]、[复制]、垫片属性"垫片厚度"

[配管、单元图]中按每个管材设置要统计的加工DB。
加工DB，可利用焊接、冲孔直焊等管加工工数用的数值，对于焊接、翻边、开槽、扩管、螺纹、弯管、冲孔直焊等进行设置。

选择要修改的加工DB标签。

左侧的目录中勾选要修改加工DB的管材。

右侧清单中要修改的尺寸连接方式中输入焊接DB。

多个选择 为多个管材设置通用的加工DB时，即可通过勾选选择多个管材。

取消所有勾选 点击按钮，取消选择勾选的管材。
