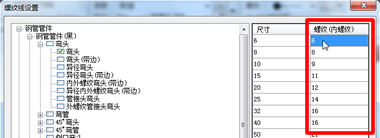

另外，在绘制配管中的管件附近(大多数位于管件内部)有"配管端头"这一捕捉点时，测量与同一配管另一端头的距离后，可测量实际长度。

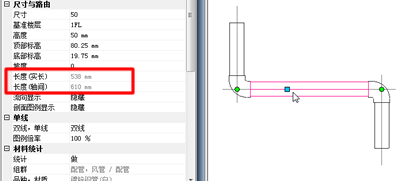

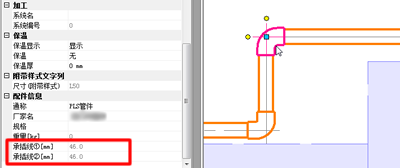

可在配管属性的[尺寸与路由]栏中确认实际长度。

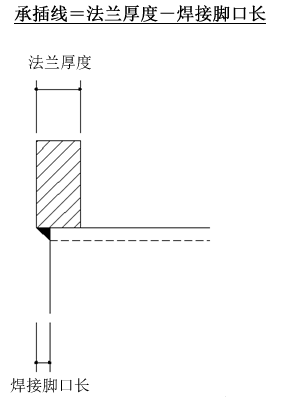

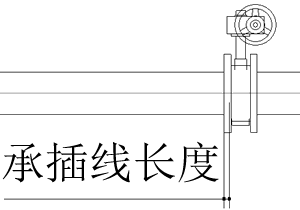

可通过以下的计算公式算出平板法兰及带颈法兰的承插线。

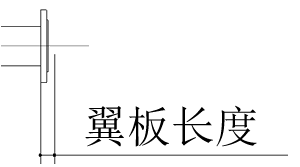

在松套法兰、榫槽法兰(钢制法兰、不锈钢法兰)的"内管槽"输入栏中输入翻边加工线的显示长度。设置值是从法兰侧面至管端翼板的长度。加工过程中的连接配管的实际长度长于芯长。

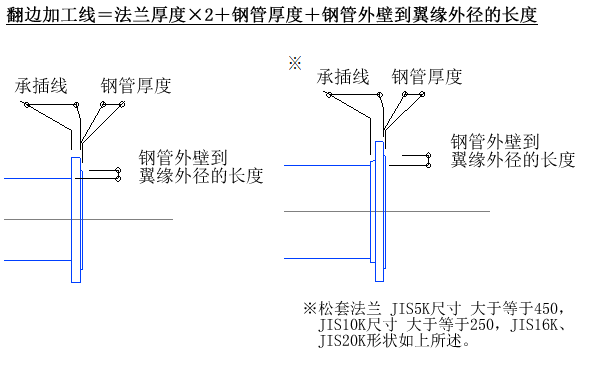

可通过以下的计算公式算出松套法兰的翻边加工线。

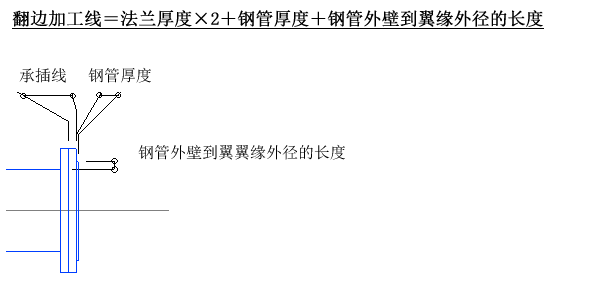

可通过以下的计算公式算出榫槽法兰的翻边加工线。
·将翼缘外径设置为与在JISB2220(钢管法兰)输入的垫片底座、平面底座及SUS焊接管件Sch10S～Sch80翼环接头的翼缘径长相同的数值。
