CG窗口

启动CG显示窗口。
该命令是以在窗口中能容纳全图纸而启动画面，当前视口转CG时，只能对指定视口中显示的对象进行CG显示。
另外，CG窗口(视点指定)能以特定对象为中心启动画面。
在启动的CG窗口中，可以通过移动、放大、缩小、旋转画面，把握空间的位置。
也可以通过指定对象，获取信息、测量距离或进行图纸的标注。

画面用鼠标或触摸（只有支持触摸的显示器）进行操作。

操作鼠标操作触摸操作

前进、后退（放大、缩小）鼠标滚轮
鼠标滚轮向前方旋转，前进。
向后方旋转，后退。
按住Ctrl同时旋转鼠标滚轮时，位移量是之前的2倍。
根据与鼠标指定的对象距离调整位移量。距离是位移量3倍以下时，位移量为距离的三分之一。另外10倍以上时，位移量为距离的十分之一。根据捏合或拉伸，放大。
2根手指在画面上触摸，2根手指靠近时（捏合）后退（缩小），2根手指变远（拉伸）时，前进（放大）。
和鼠标滚轮一样，根据在触摸的2点的中间的对象间的距离调整位移量。

旋转左键拖拽拖拽

以选择的对象为中心自转右键拖拽长按后拖拽

移动(盘) 鼠标滚轮按钮 2根手指拖拽

放大指定对象左键双击双击

画面水平方向移动右键双击 (CG控制盘操作)

选择对象，显示上下文菜单右键点击长按

CG控制盘也可以进行对象环视操作。

操作	鼠标操作	触摸操作
前进、后退（放大、缩小）	鼠标滚轮鼠标滚轮向前方旋转，前进。向后方旋转，后退。按住Ctrl同时旋转鼠标滚轮时，位移量是之前的2倍。根据与鼠标指定的对象距离调整位移量。距离是位移量3倍以下时，位移量为距离的三分之一。另外10倍以上时，位移量为距离的十分之一。	根据捏合或拉伸，放大。 2根手指在画面上触摸，2根手指靠近时（捏合）后退（缩小），2根手指变远（拉伸）时，前进（放大）。和鼠标滚轮一样，根据在触摸的2点的中间的对象间的距离调整位移量。
旋转	左键拖拽	拖拽
以选择的对象为中心自转	右键拖拽	长按后拖拽
移动(盘)	鼠标滚轮按钮	2根手指拖拽
放大指定对象	左键双击	双击
画面水平方向移动	右键双击	(CG控制盘操作)
选择对象，显示上下文菜单	右键点击	长按

1 右键点击对象（触摸操作时长按）。

弹出上下文菜单。

2 点击[移动]。

根据对象的移动方向显示箭头。

3 指定上下文菜单的“移动间隔”。

4 点击箭头。

移动对象。
连续移动时再次点击箭头。

5 点击上下文菜单的“确定（Enter）”。

箭头消失，移动终止。
在上下文菜单的用[返回]可以返回。

1 右键点击对象（触摸操作时，长按）。

谈出现上下文菜单。

2 选择[剪切]标签。

3 点击[全部剪切]。

只剪切建筑图层的对象时，点击[剪切建筑]。
选择图层剪切时，点击[指定要剪切的图层]。

已制定对象的面为基准，隐藏前面的对象。
显示在基点进行剖面剪切的设置的光标。

1 在要标注的视点位置手指点击[图片]。

弹出[图片]面板。

2 手指点击[追加]。

切换到图片编辑。

3 输入图片名、命令，手指点击

。

4 输入要标注的内容。

5 在CG画面上触摸并用拖拽移动，决定绘图位置。从窗口离开手指后，确定。

6 需要连续绘图时，返回4。

登录图片，需要终止时，手指点击[终止编辑]。

1 在想测量距离的对象显示的位置点击[距离测量]

。

2 上下文菜单的“在第2点测量正确的距离”选择ON。

“在第2点测量正确的距离”为ON时，重复3个步骤。由此标尺的位置修改变容易。

3 点击要测量对象的面。

显示能够测量的坐标轴。显示标尺的坐标轴成为要测量的坐标轴。可以用空格键切换要测量的坐标轴。
点击相同的位置也可以切换坐标轴。点击相同位置时，坐标轴的切换轮换一圈后，取消选择。

4 再点击要测量对象的另一个面。

显示测量结果的框圈。测量结果为多个时，可用Space键切换。
也可以点击相同位置切换测量结果。点击相同位置时，测量结果切换一周，取消选择。

5 需要继续测量时，返回3。

需要终止测量时，按ESC键或再次点击[距离测量]

。

1 再显示要测量对象的位置手指点击[距离测量]

。

2 上下文菜单的“在第2点测量正确的距离”为ON。

“在第2点测量正确的距离”为ON时，重复3个步骤。由此标尺位置修改变容易。

3 手指点击要测量对象的面。

显示能够测量的坐标轴。显示标尺的坐标轴成为要测量的坐标轴軸。要测量的坐标轴可以用两指点击切换。
即使手指点击相同位置坐标轴也可以切换。手指点击了相同的位置时，坐标轴切换，一圈后取消选择。

4 再次手指点击要测量对象的另一个面。

显示测量结果的框圈。测量结果有多个时，可以通过双指点击来切换。。
即使手指点击相同位置测量结果也可以切换。手指点击了相同的位置时，测量结果切换，一圈后取消选择。

5 需要继续测量时返回3。

测量终止时，按ESC键或再次手指点击[距离测量]

。

1 点击[动画]。

弹出[动画]面板。

2 在要登录的位置点击[追加]。

登录的位置作为动画片段登录在标签上。

3 继续在下一个登录位置处点击[追加]。

按照点击[追加]的顺序登记标签，但也可点击左侧的↑↓修改其顺序。

点击[演示]。

从当前选择的片段，按顺序动画演示。演示的速度可用滑标[演示速度]调整。

1 点击[动画]。

弹出[动画]面板。

2 选择要保存的标签。

3 演示的速度可用滑标[演示速度]调整。

4 点击[动画保存]。

弹出[另存为]对话框。

5 选择保存路径后，输入[文件名]，点击[保存]。

弹出[动画保存]对话框。

6 选择[动画容量]和[画质]，点击[确定]。

AVI文件被保存。保存的而文件在Windows10的“电影、视频”不能演示。请使用MediaPlayer。
保存的动画容量超过2GB时，将不能演示。请将其调整为小于2GB。

1 右键点击要设置超级链接的对象(触摸操作时，长按)。

弹出上下文面板。

2 选择[超级链接]标签。

3 点击[超级链接设置]。

弹出[超级链接设置]对话框。

4 点击[追加]。

弹出[超级链接追加]对话框。

5 在[链接名称]输入要识别超级链接的名称。

6 在[地址]输入链接的文件及URL。

点击[...]时，可以在“打开文件”对话框选择要链接的文件。
[链接名称]为空时，自动选择文件名放入[链接名称]。

7 链接文件时，在[保存超级链接路径]从图纸文件的位置看选择绝对路径和或相对路径。

8 点击[确定]。

确定超级链接追加。

9 需要追加其他的超级链接时，返回4。

超级链接追加完成时，点击[确定]。

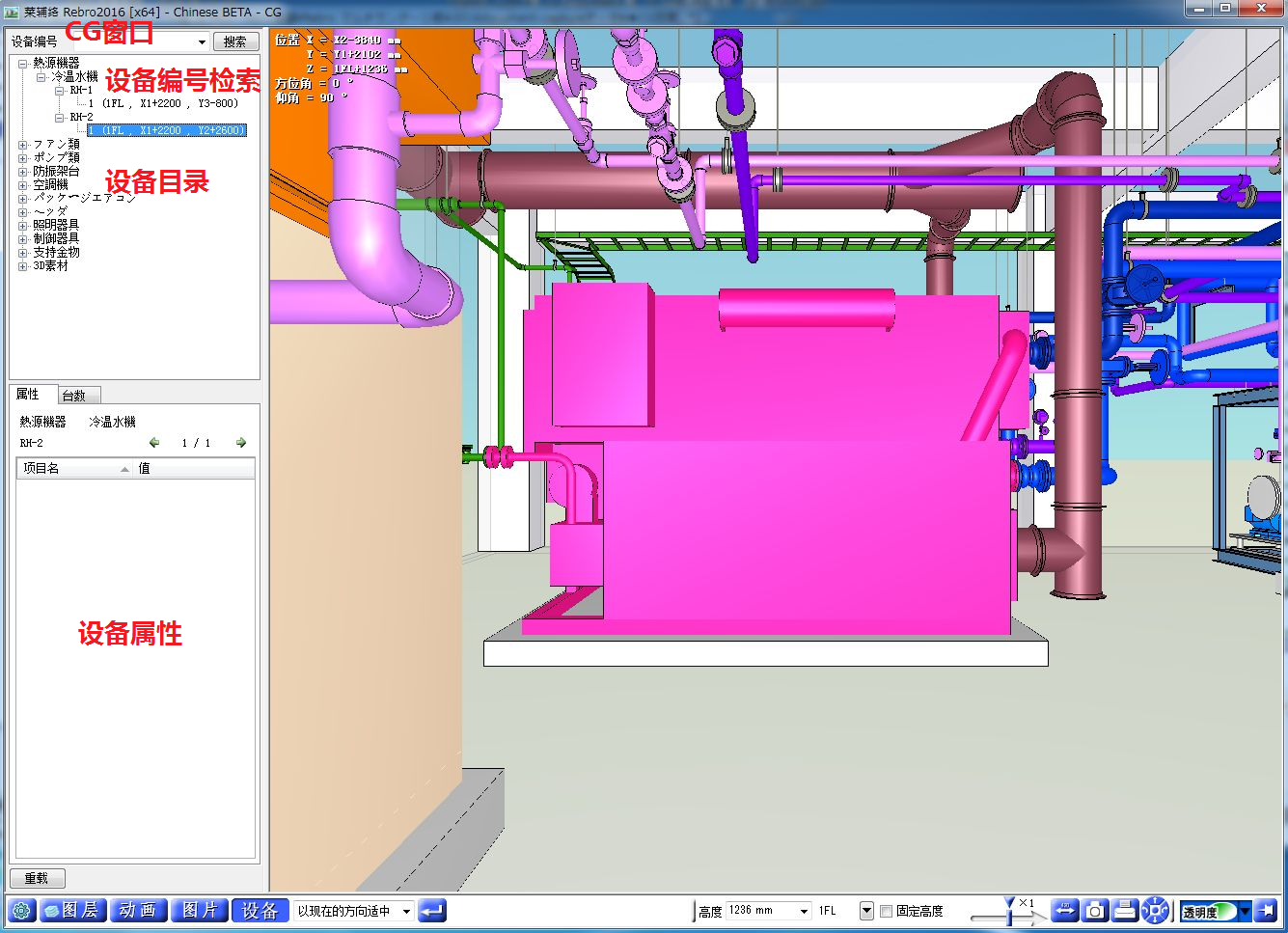

1 点击[设备]。

弹出[设备]面板。

2 从目录选择设备。

在目录所选的设备被自动移动到可见位置，并虚选择。

在目录所选的设备的配件信息(规格)在“属性”标签显示管理。修改内容时，对象属性也会被联动修改。

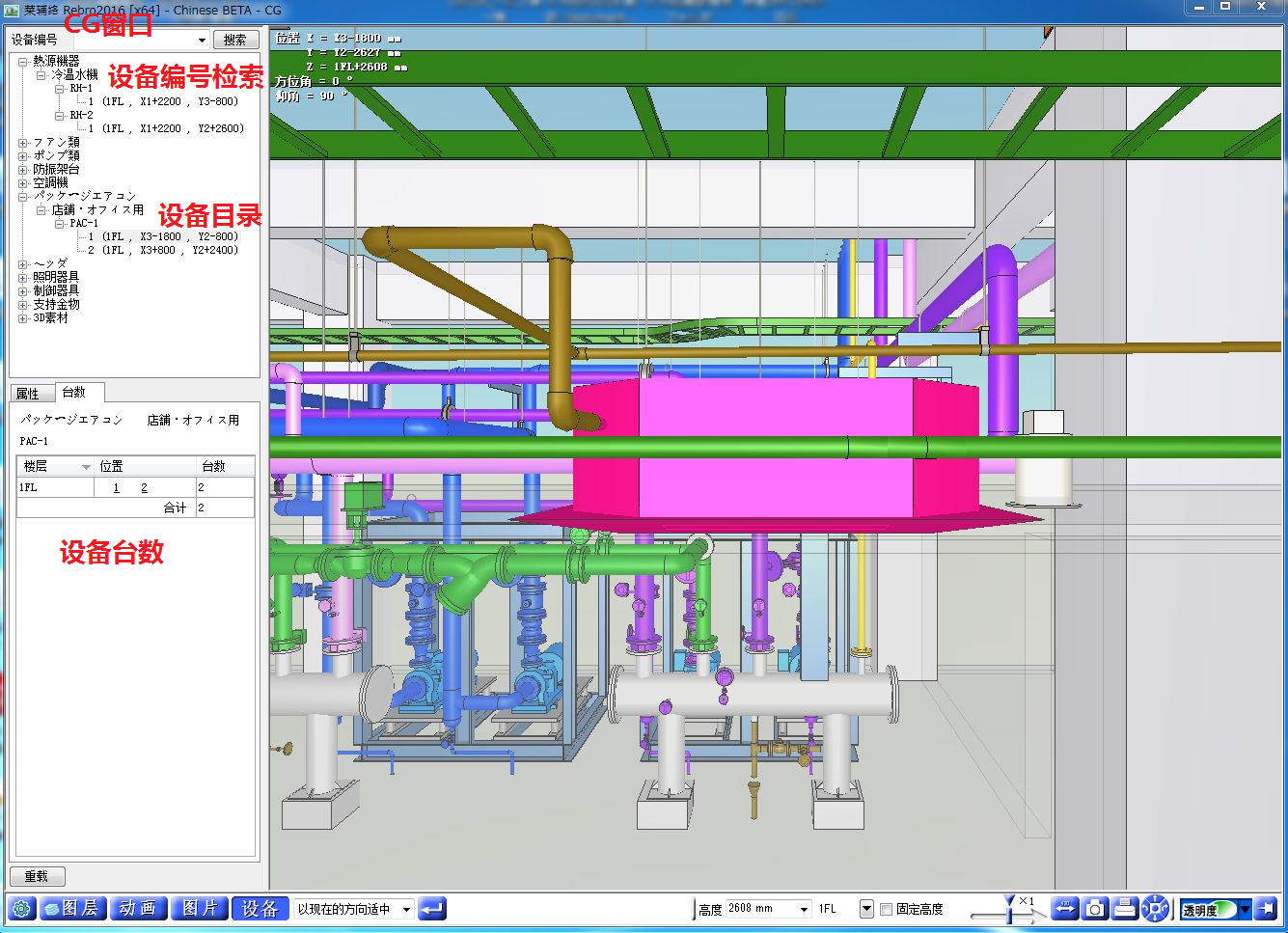

与在目录所选的设备相同的设备编号的设备在每个楼层放置几台在“台数”标签管理，点击链接后，视点被移动到那个设备可见的位置。

1 点击[设备]。

弹出[设备]面板。

2 在目录上设置超级链接的项目右键点击(触摸操作时，长按)，选择[超级链接设置]。

弹出[超级链接设置]对话框。

3 点击[追加]。

弹出[超级链接追加]对话框。

4 在[链接名输入]要是别超级链接的名称。

5 在[地址]输入要链接的文件、URL。

点击[...]后，在“打开文件”对话框可以选择要链接的文件。
[链接名称]为空时，在[链接名称]自动输入所选文件名。

6 链接文件时，在[保存超级链接路径]选择在图纸文件的位置来看的绝对对路径或相对路径。

7 点击[确定]。

确定超级链接追加。

所设置的项目成为母层时，在子层的项目全部追加超级链接。

8 需要追加其他超级链接时，返回3。

超级链接追加终止时，点击[确定]。

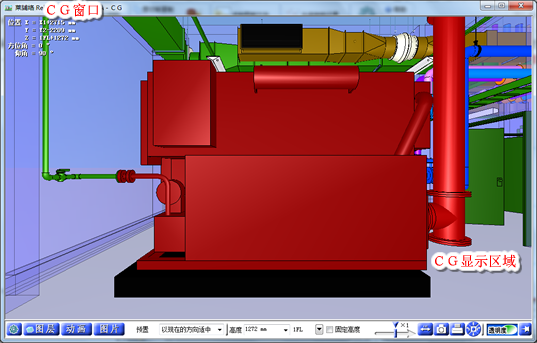

（CG显示区域）CGCG画面的显示范围。

设置打开[设置]的[CG]页面。

图层以图层为单位设置CG画面上的对象显示、隐藏，透明度。详情请参照[图层管理]对话框。

动画根据CG的视点位置制作动画。详情请参考[动画]面板。

图片在CG窗口显示的状态以图片登录，可以进行标注等。详情请参照[图片]面板。

预置在所选视点方向显示全部绘图画面。选择“以现在的方向适中”时，早当前视点显示全部画面。

标高以数值指定视点标高。选择在、楼层名后，可以切换基准标高。

固定高度勾选后，用鼠标操作移动画面时，视点高度固定。取消勾选后，视点高度随鼠标的转动而移动。。

滑动调整鼠标操作的速度及移动量。越向右侧则移动速度越快。

距离测量测量对象间的距离。可在XY面或Z轴方向上测量距离。
点击要测量对象的面后，显示能够测量的坐标轴。以粗线显示的轴为测量轴。

测量轴可用Space键切换(触摸操作时，双指点击)。
即使点击同一位置也可以切换测量轴。点击相同位置时，测量轴切换一周后，取消选择。
再点击要测量对象的另一个面时，则显示测量结果的框圈。

测量结果为多个时，可用Space键切换(触摸操作时，双指点击)。
即使点击同一位置也可以切换测量结果。点击同一位置时，测量结果切换一周后取消选择。
可以用BackSpace键(触摸操作时，手指按撤销)返回上一步。
或再次点击[距离测量]按钮，则终止距离测量模式，测量结果的框圈也随之消失。
※关闭上下文菜单的“在第2点测量正确的距离”时，不进行距离测量，移动标尺。
※当测量圆柱的侧面时，将圆柱视为标准立方体的4个面进行测量。实际画面中成为基准的面显示为粉红色。

※按下撤销触摸，用一根手指保持触摸，第二个跟手指触摸。

图像捕捉制作静止图片。保存至剪切板、文件，或者用电子邮件发送。详情请参照对话框[图像捕捉]。

打印打印CG。如显示有图片，其标题、说明、线及文字等标注也同时打印。标注文字等的大小以横向A3纸为标准打印。用A3纸以外的尺寸纸张打印时则以相对A3纸的比例而变化。

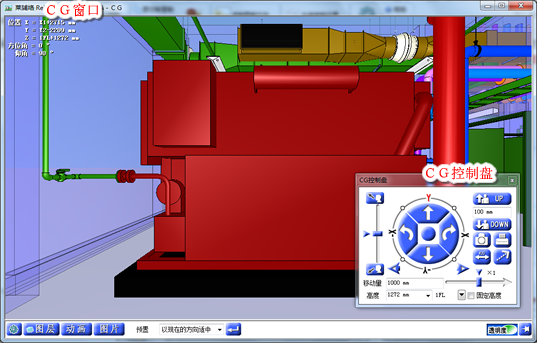

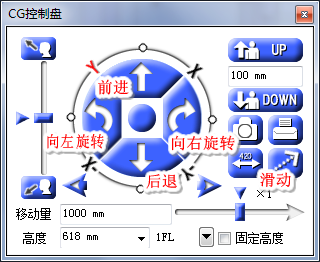

CG控制盘用面板按钮进行画面操作。详情请参照[CG控制盘]面板。

透明度在[图层管理]对设置了透明度的对象，统一切换透明、不透明、半透明。

(窗口固定) 以销钉固定时，绘图画面即使处于激活状态，CG画面也在画面前显示。

用点击移动方向按钮进行画面移动。

面板按钮点击要移动方向的按钮移动视点。

（前进/后退）视点向前方或后方移动。

（向左旋转/向右旋转）视点向左侧或向右侧旋转移动。

（滑动）指定面板上的按钮，以调整画面移动的速度和移动量。

移动量指定移动距离。用面板按钮进行移动时，每点击一次以设定数值为间隔进行移动。

标高以数值指定视点高度。选择楼层名后，可切换基准高度。

固定标高勾选后，用鼠标操作移动画面时，视点高度固定。取消勾选后，视点高度随鼠标的转动而移动。

（控制柄）用该按钮拖拽可将画面向前后左右任意移动。用控制杆时的移动距离，适用于[设置]中[CG]－[操作]的“每秒移动距离”。根据拖拽控制杆时产生的手柄长度，移动距离以0.5倍、1倍、2倍相应变化。

（坐标轴）前后左右旋转时，控制杆相应转动，同时坐标轴随之旋转，可确认移动的方向。
点击坐标轴内侧的方向名时，可朝画面前方调整该轴的视点方向。

（左右箭头）向左右移动画面。[移动量]的数值即为一次点击的移动距离。

（向上旋转/向下旋转）固定视点位置，进行仰视或俯视。点击按钮时，以[设置]中[CG]－[操作]的“一次点击移动的高度”的设置值。另外，用可以用滑动旋转。

（上下箭头）向上向下移动画面。输入栏的数值为一次点击的移动间隔。适用于[设置]中[CG]－[操作]的“一次点击移动的高度”的设置值。

图像捕捉制作静止图片。保存至剪切板、文件，或者用电子邮件发送。详情请参照对话框[图像捕捉]。

距离测量测量对象间的距离。可在XY面或Z轴方向上测量距离。
详情请参照窗口[CG]的距离测量。

快速聚焦指定CG画面上的对象，视点快速聚焦至该位置。

文件保存保存至文件。

剪切板保存保存至剪切板。

发送邮件启动规定程序设置的邮件软件，创建添加图像的邮件。
正文等编辑后，请用邮件软件发送邮件。
发送邮件，MAPI(发送邮件命令)支持的Microsoft Outlook、Windows 、Outlook Express?Thunderbird等邮件软件可以使用。
WEB邮件(Gmail,Outlook.com等)及MAPI不支持的Windows Live邮件等，不能发送邮件。

设置收件人发送邮件时的发送地址、主题、正文可以事先设置。

分辨率分辨率可以从预览的1倍到10倍10级指定。
即使指定了高分辨率，也有因为窗口大小和PC界面不能生成图像的情况。那时，在可以创建的分辨率下穿件图像。

收件人地址设置邮件收件人地址。
向多个地址同时发邮件时，邮件地址用分号(;)或逗号(,)分隔指定。

主题设置邮件主题。

正文设置邮件正文。

对象上右键单击，(触摸操作时，长按)之后，那个对象的颜色变成粉色([设置]-[界面颜色]的CG－在所选对象可以修改)，弹出上下文菜单。

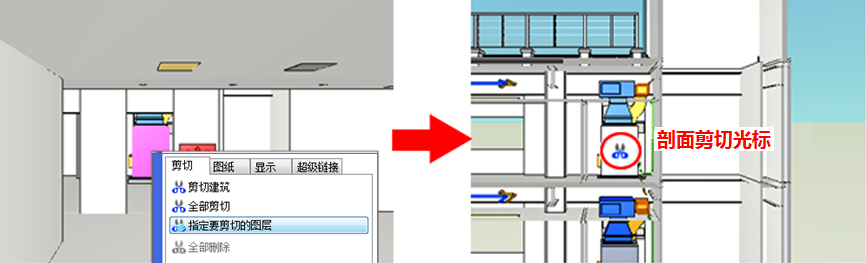

[剪切]标签的剖面剪切在CG上所选面作为剖面，在前面的对象可以隐藏。
[剪切建筑]　　　　　　　···　剪切属于有建筑图层和文件名的通用图层对象。
[全部剪切]　　　　　　　···　剪切全部对象。

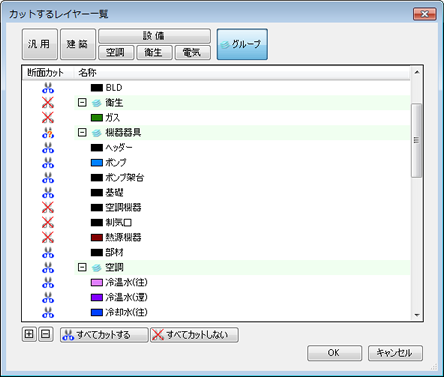

[指定要剪切的图层]　···　在[剪切图层一览]对话框从指定要剪切的图层剪切。
[全部删除]　　　　　　　　···　删除全部剖面剪切。

在剖面剪切位置显示光标可以进行以下操作。

左键拖拽剖面剪切光标时（触摸操作时，拖拽）剖面剪切的位置可在垂直方向移动。
右键拖拽剖面剪切光标时（触摸操作时，长按后，拖拽）剖面剪切的朝向可以以光标为中心 45°间隔旋转。鼠标左右移动时，向左右方向旋转。鼠标上下移动时，向上下方向旋转。旋转方向在拖拽终止时被固定。
剖面剪切光标按住鼠标滚轮拖拽后，（触摸操作时，两根手指拖拽）剖面剪切光标位置可以在面上修改。
右键点击剖面剪切光标后(触摸操作时长按)，弹出剖面剪切光标的上下文菜单。
[剪切图层一览]　···　在[剪切图层一览]对话框可以修改要剪切的图层。
[删除]　　　　　　　　···　删除所指定的剖面剪切。
[全部删除]　　　　　···　删除全部的剖面剪切。

剖面剪切最大可以设置6个面。剖面剪切信息、即使图片登录及关闭CG窗口也会保存，但是进行以下操作时，取消设置。

关闭图纸时(不保存至文件)
在[当前视口转CG]显示CG时
在[CG窗口（视点指定）]显示CG时

鼠标静止2秒后，光标隐藏。鼠标移动时，光标显示。

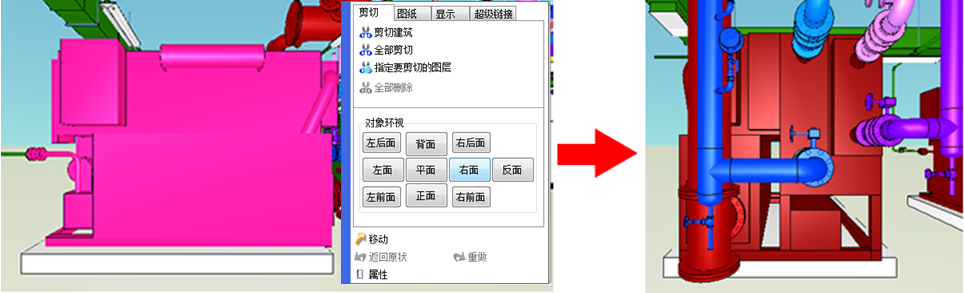

[剪切]标签的对象环视以对象为中心变换视点。
选择视点，将指定的对象移动到画面的中央，以该位置为中心移动所选的视点。

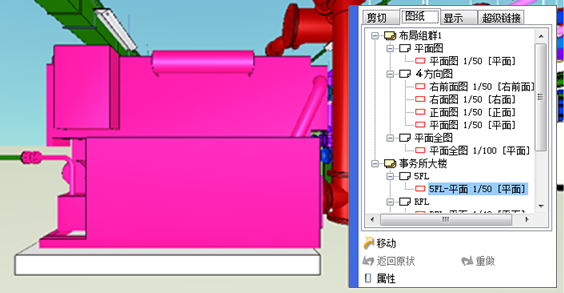

[图纸]标签在绘图画面显示在绘图画面显示对象。
显示显示对象的视口一览。
点击视口名后，切换至绘图画面，该对象在画面中央显示。
以淡蓝色显示的视口名表示当前视口。

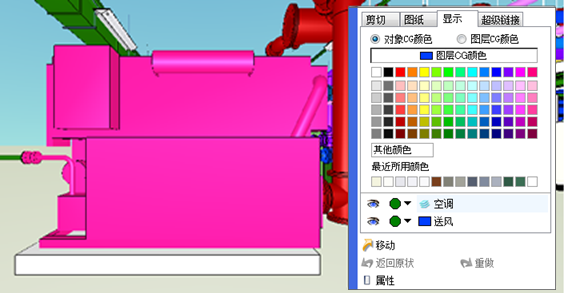

[显示]标签CG颜色修改修改对象的CG颜色。
选择颜色时，对象修改为该颜色。
另外，选择[图层CG颜色]时，可以修改对象所属图层的CG颜色。

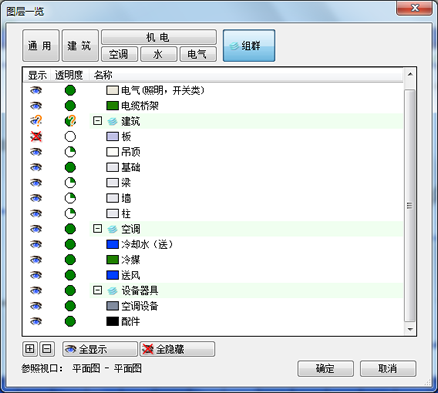

[显示]标签显示半透明修改和[图层管理]同样对象所属的图层或图层组群修改显示、透明度。

表示当前状态。点击后，切换显示、隐藏、透明度。
上段的

成为图层组群。

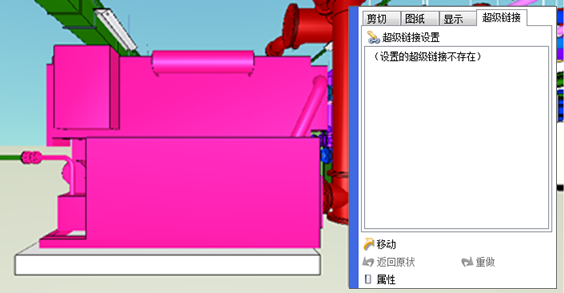

[超级链接]标签超级链接打开在对象设置文件路径或URL的超级链接。
超级链接在1个对象可以多个登录，需要修改设置时选择[超级链接设置]。

移动进行对象移动。
根据对象显示移动方向的箭头。
另外要一起移动的对象也以选择颜色显示。设备、管件等与其相连的配管、风管一起移动。
点击箭头后向该方向移动。
右键点击(触摸操作时长按)，弹出上下文菜单及键盘输入可以进行以下操作。

[确定(Enter)]　　　···　终止移动。

[移动间隔]　　　　 ···　点击1次移动的距离。

[返回(BackSpace)]　···　返回原位置。

[取消(ESC)]　···　返回原位置，终止移动。

返回、重做返回之前进行的操作。另外，重做返回操作。
返回操作在CG窗口进行以下操作。

移动

CG颜色修改

显示、半透明修改

图层管理

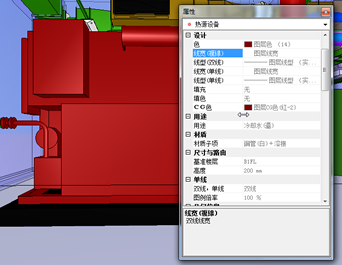

属性对象信息以清单格式显示。※输入、不可修改

链接名称在上图的上下文菜单显示名称。

地址显示文件路径或URL。

保存路径文件路径显示从当前图纸相对路径或绝对路径。URL时，一定为绝对路径。

追加追加登录新的超级链接。弹出“超级链接追加”对话框。

编辑编辑当前所选的超级链接。弹出“超级链接编辑”对话框。

↑↓ 替换当前选择超级链接的顺序。拖拽项目可以替换。

链接名称输入名称。在此栏输入的名称作为菜单项目显示。。

地址输入文件路径或URL。按下“...”按钮时，可以选择要设置的文件。
URL必须从从http://输入。

保存超级链接路径文件路径设置选择从当前图纸以相对路径记忆或以绝对路径记忆。
在地址http://输入开始的URL时，此项目不可选择并变成绝对路径。

右键单击在剖面剪切光标上时，(触摸操作时，长按)显示该剖面剪切的设置面板。

要剪切的图层在所选剖面剪切设置，以图层为单位设置要剪切的对象。详情请参照[剪切图层一览]对话框。

删除删除所选的剖面剪切设置。

全部删除删除在当前图纸上设置的全部剖面剪切设置。

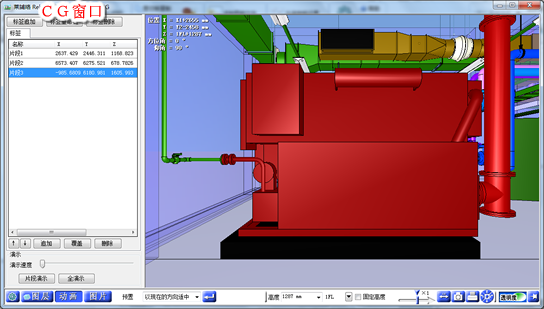

CG的视点位置在“片段”登录制作动画。在CG窗口以外碰撞检查以[CG动画输出]在CG上显示干涉位置时，需设置视点的距离和角度。

标签追加增加标签。

标签名修改修改当前打开的标签名称。

标签删除删除当前打开的标签。

(片段) 双击时，移动到选择的片段视点。另外，再次点击选择的片段名称时，可以修改名称。

追加追加当前显示视点的片段。

保存当前选择片段的视点以当前显示视点保存。

删除删除当前选择的片段。

↑↓ 修改选择中的片段的排列。

演示从当前选择的片段按顺序演示动画。

临时停止临时停止演示中的动画。再次点击时，再回到动画。点击了演示时也再次回到动画。

停止停止演示中的动画，选择首行片段。

重复演示勾选后，在演示到最后的片段时，返回首行片段演示。 “播放下一个列表”为ON时，演示到最后的列表时，返回首行列表演示。

播放下一个列表勾选后，演示到最后的列表时，下个列表返回首行列表播放。

演示速度鼠标滚轮调整动画速度。

动画保存选择的列表动画保存至AVI文件。
保存的文件不能用Windows10的“电影、视频”播放。请使用MediaPlayer。
保存文件的容量超过2GB时，不能播放请调整为不超过2GB。

动画尺寸选择要保存的动画尺寸。选择“自定义”时，可以指定任意尺寸。

画质虽然画质高时很清晰，但是文件容量也变大。
“低”1秒钟制作10个画面。压缩精细低。
“中”1秒钟制作20个画面。压缩精细较低。
“高”1秒钟制作40个画面。压缩精细最高。

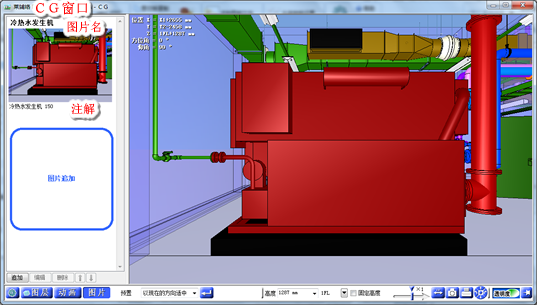

在CG窗口显示的状态作为图片登录。可以进行标注。

(图片管理) 显示追加的图片一览。显示图片的标题、剪图、命令。
双击登录的图片时，视点移动到该图片的位置。
点击“图片追加”时当前显示的CG画面作为图片追加。
右键点击图片，弹出上下文菜单，可以[编辑]、[显示]、[剪图更新]、[删除]。

追加当前显示的CG画面作为图片追加。

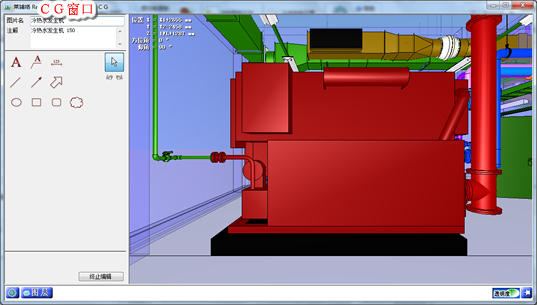

编辑编辑选择中的图片。可以进行修改图片名及注解、图纸的标注。另外，图层的透明度可以在每个图片修改。

删除删除选择中的图片。

↑↓ 修改选择中的图片排列。

对图片标注线和标注，进行图层的显示状态修改。
在画面邮件点击面板图标以外的从上下文菜单可以进行线和文字的标注(触摸操作时，长按)。
BackSpace键（触摸操作时，手指点击撤销）可以取消第1点的指定等。
在绘图中，按下ESC键时，取消绘图，返回选择状态。
线宽及文字尺寸、箭头大小等单位是以A3纸横向打印时在纸张上的大小。
※手指点击撤销一根手指按住，第二根手指点击。

图片名设置图片名称。在(图片管理)显示。

注解为图片添加注解。注解在3行以内在（图片管理）显示。

文字在标注文字。

想标注尺寸命令一样可以获取对象的尺寸和名称。
获取的文字内容按每个对象设置。标注的文字不和对象联动。
那是，在[取消临时固定画面]修改CG的位置，可以选择画面外的对象。
再次点击[取消临时固定画面]或选择对象后，返回图片位置。

引出线文字在标注带引出线的文字。

像标注尺寸命令一样可以获取对象的尺寸及名称。
获得的文字内容，按对象设置。标注的文字和对象不联动。
在指定第2点时，按下Shift键，可以临时固定角度。

尺寸线绘制尺寸线。
左键点击对象的面时，显示绘图的轴。加粗显示的轴线是绘图的轴线。
空格键（触摸操作时，2指点击)可以切换轴线。
即使点击相同位置也可以切换轴线。点击相同位置时，轴线切换1周时，取消选择。。
再点击要测量对象的另一个面时，则显示测量结果的框圈，测量结果为多个时，可用Space键切换。
即使点击相同位置也可以切换测量结果。点击相同位置时，测量结果切换一周时，取消选择。。
按Enter键或点击上下文菜单中的[确定(Enter)]标注尺寸线。
触摸操作时，点击对象另一个面，标注尺寸线。
BackSpace键(触摸操作时手指点击撤销)可以返回上一步。
※手指点击撤销，一根手指按住，第二根手指点击。

※测量圆柱的侧面时，当测量圆柱的侧面时，将圆柱视为标准立方体的4个面进行测量。
标注的是线和文字。作图后，不能作为尺寸线编辑。

线（鼠标操作）指定2点绘制线。指定第2点时，按下Shift，可以临时固定角度。
（触摸操作）触摸起点拖拽到终点绘制线。

箭头（鼠标操作）指定2点绘制箭头。指定第2点时，按下Shift键可以临时固定角度。。
（触摸操作）手指触摸起点，拖拽到终点，绘制箭头。

组合箭头（鼠标操作）指定2点绘制组合箭头。指定第2点时，按下Shift键可以临时固定角度。。
（触摸操作）手指点击起点拖拽到终点，绘制组合箭头。

椭圆（鼠标操作）指定2点绘制椭圆。指定第2点时，按下Shift键高宽相同，绘制圆。
（触摸操作）手指点击起点，拖拽到终点绘制椭圆。

矩形（鼠标操作）指定2点绘制矩形。指定第2点时，按下Shift键高宽相同，绘制正方形。
（触摸操作）手指点击起点，拖拽到终点，绘制椭圆。

方圆矩形（鼠标操作）指定2点绘制方圆矩形。指定第2点时，按下Shift键高宽相同。
（触摸操作）手指点击起点，拖拽到终点绘制方圆矩形。

云（鼠标操作）指定2点绘制云线。在指定第2点时，按下Shift键，高宽相同。
（触摸操作）手指点击起点，拖拽到终点绘制云线。

线、标注选择选择线、标注，可以编辑、删除。
在所选的线、标注显示控制柄，可以变形、移动。
用控制柄变形时，按下Shift键可以维持线的角度矩形的宽度因子变形。
在移动时，按下Shift只向上下左右方向移动。
右键点击(触摸操作时，长按)显示上下文菜单，可以进行移动、显示顺序修改、删除。
在面板显示绘图时相同的项目，可以修改各个项目。
