设置新建图纸中打开的多个布局。可作为布局模板多次登录。
修改[模板名]后，在下次重新启动或打开新建图纸时切换布局模板。

模板名 点击“?”，在已登录的清单中选择。

布局模板追加 新追加布局模板。

布局模板复制 复制所选布局模板。

布局模板名修改 修改所选布局模板名。

布局模板重排 修改布局模板排列。

布局模板删除 删除所选布局模板。

读取文件 在文件中读取布局模板。

保存至文件 将布局模板保存至文件。

在所选的布局模板中追加及修改模板内容。

追加 打开[布局追加]对话框，新追加布局。

编辑 修改布局组群名或布局内容。指定组群名后点击编辑键，修改布局组群名。 指定布局名，修改布局内容。

删除 删除布局组群或布局。指定布局组群后点击删除键，则原组群布局变为“未设置”组群的布局。

↑↓选项卡 修改布局排列顺序。

名称 输入布局名。适用于绘制图纸时的“布局标签”。

(布局选择) 选择布局的追加方法。选择“根据已登录的布局集创建”，则在[布局集]中选择要追加的布局。
选择"指定新纸张尺寸"时，指定纸张尺寸、视口布置创建新布局。

布局(选择“指定新纸张尺寸”) 设置追加布局的纸张尺寸。选择“自定义”后，输入纸张的宽度及高度创建任意纸张尺寸。
勾选[创建平面视口]，则在绘制布局时打开平面视口。在[比例]中指定打开视口的比例，在[名称]中输入视口名称。

标签设置 [组群] 选择要追加布局的组群。 输入名称后，则新建组群，在组群内输入布局。
[颜色] 设置布局标签的颜色。
[印刷标记] 选择符合连续打印筛选条件的项目。

读取图框 在布局中选择要读取的图框。此处显示在登录图框中保存的图框名称。
在标题行的文字栏中输入文字，则适用于图框中输入的内容。

设置新建图纸中采用的图层及图层群组。此处的图层及图层群组的设置方法与图层管理命令相同。
设置多个图层组合后，可作为图层模板多次登录，所有图纸均可切换图层。
修改[模板名]后，则在下次重新启动或打开新建图纸时切换图层模板。

模板名 点击"?"，在已设置清单中选择。

图层模板追加 新追加图层模板。

图层模板复制 复制已登录图层模板。

图层模板名称修改 修改所选图层模板名称。

图层模板重排 修改图层模板的排列。

图层模板删除 删除所选图层模板。

读取文件 在文件中读取图层模板。也可读取[图层管理]中保存的文件。(无法读取Rebro2011Rev.1之前版本的设置)。

保存至文件 将图层模板保存至文件。

图层分为“通用”“建筑”“机电”3类，在图层选择区域(图层显示区域)内分类别显示。利用[分类按钮]可切换要显示的分类。
“通用”的分类显示“文字”及“图形”的图层。

“建筑”的分类以“建筑”命令显示绘制的主体图层。

“机电”的分类以配管、风管及电气命令显示绘制的路由图层。此处为“空调”“水”“电气”的小分类，还可切换为更详细的显示。

另外，各图层是作为“组群”的属性进行设置的。点击“组群”按钮，在图层选择区域将组群名替换为路由分项，可在图层名称及展开组群内部详细分项显示间切换。 点击组群名称左侧的“＋”按钮展开内部分项，显示出组群所属的图层。

显示新建图纸上设置的图层名称。可显示图层的显示、解锁、打印、填充的切换、线的颜色、线型、CG颜色等各图层的设置状态。
对于此处显示的内容，如果右键点击分区域上端的分项，则打开[显示项目设置]对话框，可设置每个分类的图层显示顺序及显示项目。

利用按钮可统一展开、收起路由内部分项。在路由分项中可在图层名称及展开组群内部详细分项显示间切换。
点击组群名称左侧的“＋”按钮展开内部分项，显示组群内的图层。 在展开状态下点击组群名称左侧的“-”按钮则收起显示的分项。

在[创建图层]中新追加图层。打开[创建图层]对话框，设置内容。利用[删除]删除所选的图层。

(分类) 选择图层所属分类名。 创建完成的图层从属于已设置分类。另外，也适用于利用创建命令选择图层时的[分项]。

用途 选择分类的“机电”时，选择与图层相关联的用途名。此处显示[用途]中设置的名称。

材料 选择分类的“机电”时，选择绘制配管、管件及电气材料。此处显示[材料]中设置的名称。

图层名输入图层名称的文字。选择分类的“通用”及“建筑”时，输入任意名称。
在分类中选择“机电”时，虽显示[用途]中设置的用途名，但也可修改为其他名称。

组群名 　选择所属组群名。适用于布局选择区域的"组群"。创建新组群时，输入名称或在[组群编辑]中进行创建。

设计 　进行绘制对象相关设置。此处的颜色、线型及线宽为“随层”设置。选择分类的“机电”时，适用于[用途]中设置的颜色、双线线型及双线线宽等内容。

即使图层锁定也可以指定坐标 通常情况下，锁定图层后，无法选择图层对象，也无法指定对象捕捉点的坐标。勾选后，在无法选择图层对象的情况下也可指定坐标。

新建布局时，隐藏图层 勾选后，新建布局时，该图层将被隐藏。

右键点击布局选择区域中的图层，则显示上下文菜单，可进行图层复制等多种编辑。

打开[图层-组群编辑]对话框，编辑组群。

追加 创建新组群名。

删除 删除组群名。可将已删除组群的图层修改为"组群未设置"。

↑↓选项卡 修改布局排列顺序。

设置绘制配管、风管、电气路由的用途内容。此处的用途设置方法与用途设置命令相同。

追加 新追加用途。

编辑 修改所选用途的设置内容。

删除 删除所选用途。无法删除使用中的用途。另外，无法删除"未设置配管"及"未设置风管"中的最后一个用途。

↑↓选项卡 在类别中修改用途的排列顺序。

分项 选择用途的分项名。

用途 选择用途的种类。

名称 在[用途设置]中输入显示名称。此处设置的名称适应于在[图层]中创建图层时的名称。

代号 用文字显示单线绘制时的管件图例及用图例显示[字符串]时，设置[线型]。设置[字符串]时，在配管尺寸标注、风管尺寸标注中可作为[用途代号]进行标注。 文字及图例不显示时，选择[无代号]。

单线设置 在[管件图例子项]中，选择单线的管件图例。

风管设置 在分项中选择"空调-风管"时，选择风管剖面上显示的图例。

BE-Bridge设置 选择以BE-Bridge格式文件形式保存的用途名。

在[图层]中创建配管、风管、电气图层时，设置适用项目。

颜色 选择用途的颜色。

材料设置 根据用途分类选择材质名。此处显示的是[材料]中设置的名称。

双线设置 选择双线的外形部分的线宽。

单线设置 选择单线路由的线型及线宽。

双线/单线设置 勾选“使用配管绘图命令的单线/双线选项(自动)”后，在绘制配管路由及绘制立管中，设置尺寸以下的尺寸用单线绘制。

坡度设置 勾选“设置配管绘图命令的坡度默认值”设置坡度值时，适用于绘制配管路由的[坡度]。

垫片设置 勾选[插入垫片]时，在法兰的连接处追加垫片。在[垫片厚度]中输入要追加的垫片厚度。
将设置适用于设置前绘制的路由时，指定路由，指定上下文菜单中的[适用于所有用途]。设计模式中不追加垫片。

绘制路由双线尺寸 设计模式中输入以“尺寸未定”的双线绘制时使用的尺寸。

绘制路由标高ル?ト作图の高さ 设计模式中输入要使用的标高。

设置绘制配管、风管的材质组合。此处材质的设置方法与材质设置命令相同。

设置配管、风管的组合内容。

追加 追加子项名称。在“子项名追加”对话框中输入子项名称，点击“确定”后，打开“配管、风管选择”对话框，选择配管。

复制 复制子项。在“子项复制”对话框中输入子项名称，点击[确定]后，复制已选的子项。

修改 修改子项名称。

×删除子项名。无法删除使用中的材质名。

↑↓选项卡打开“材质显示顺序修改”对话框，修改排列顺序。

名称、备注 在所选子项中显示设置的材质及登录尺寸。点击材质名，可修改为其他管材。

修改 修改所选的配管、风管。

连接方法弹出“连接方法“对话框，设置所选管材和管件的连接方法。

定长 修改进行风管定长分割的长度。

板厚 修改风管的板厚。材料统计命令中将按板厚进行统计。

名称、条件、备注 显示所选管件名称及该管件适用的尺寸、登录尺寸。此处可设置多个管件。点击管件名称，可修改为其他管件。

追加 可追加配管管件及风管配件。

修改、删除 将已设置的管件及风管配件修改为其他种类。点击“▼”，指定“删除”则删除管件。

布置方法 打开“配件布置方法”对话框，设置每种连接形状中所使用的配件。

条件编辑、删除 根据尺寸区分多个管件时，设置适用尺寸的条件。点击▼，指定“删除”则取消设置。

↑↓ 修改已设置管件的排列顺序。

标注子项说明。

设置与已设置材料不同的管材时，设置所使用的媒介管件。

追加 弹出“异类管连接设置”对话框，追加连接方式。 选择要连接的管材，选择与连接角度所匹配的尺寸、媒介管件的种类。

复制 弹出“异类管连接设置”对话框，以选择中的设置新建。

编集 修改连接方式内容。

删除 删除所选连接方式。

选择SUS管和异类管的尺寸转换方法。选择公称，公称将转换成相同尺寸，选择外径时，则外径转换成相同尺寸。

材质修改 指定从SUS管到钢管、从钢管到SUS管进行材质修改时的转换基准。

阀门、异类管连接 SUS管上插入钢制阀门或与之相反的情况、或将SUS管和钢管连接时，指定其转换基准。

可增加线型样例。

追加 打开[扩展线型]对话框，新建线型。
[名称]　输入线型名。
[样例]　以纸张显示的尺寸输入线型样例的数值。
按照线条长度、空隙长度的顺序，用(，)连接数值绘制一个样例。在对话框内显示绘制样例。

编辑 修改追加线型的名称和样例。淡蓝色区域的既定数值无法修改。

删除 取消追加线型。淡蓝色区域的既定数值无法删除。

样例图形倍率 修改显示倍率，确认线型的图形。

根据命令类别设置新建图纸中所采用的文字及尺寸线样式的默认值。

切换文字及尺寸线样式标签并进行设置。

[图形]标签，将设置适用于文字标注、尺寸线标注。
[设备]标签，将设置适用于配管尺寸标注、风管尺寸标注、电气尺寸标注、竖管图例标注、竖管图例标注(手动)。
[设备器具]标签，将设置适用于设备器具名称标注、设备编号标注、设备编号标注(手动)。
[建筑、套管]标签，将设置适用于套管标注、建筑尺寸标注、统一绘制轴线、轴线绘制、轴线替换。
[工具]标签，将设置适用于配管加工编号标注、风管加工编号标注、编号标注。

字体 指定文字的字体。

尺寸 指定文字的尺寸

宽度因子 将其变为[宽度因子]为1的字体标准尺寸。

文字尺寸 打开[详细]对话框，进行文字尺寸的详细设置。

? 选择文字的尺寸设置文件。

字体 指定文字的字体。

B 将字体加粗。

I 将字体倾斜。

尺寸 指定文字的大小。

宽度因子 将其变为[宽度因子]为1的字体标准尺寸。

间隔 [行距]是指定字符串的行间距离。[字间距]是指定字符串中每个文字之间的距离。

边距 [上下]、[左右]指定从基准位置开始的距离。

读取尺寸设置文件 选择文字的尺寸设置文件。文字尺寸设置文件，请参照[设置]中的[图形]-[文字尺寸]。

纸张尺寸 以打印纸张显示的尺寸绘图。即使改变比例显示的大小仍不变。

实际尺寸 以指定的比例为基准尺寸绘图。显示大小随比例改变。
选择“当前操作视口”，则以操作视口的比例为基准尺寸绘图。

总朝画面方向 勾选后，与视口方向无关,文字总正面显示。

背景透明 勾选后，与其他对象重复显示。

字体 设置尺寸线值的字体。

尺寸 设置尺寸线值的文字尺寸。

宽度因子 设置尺寸线值的文字宽度因子。以纵向为基准输入横向的比率。

箭头 选择尺寸线左右箭头的形状。

文字尺寸 详细设置尺寸线值的文字尺寸。

? 选择文字的尺寸设置文件。

尺寸线样式 详细设置尺寸线样式。

? 选择尺寸线样式。

对话框中指定的数值是基准比例的大小。

字体 指定文字的字体。

B 将字体加粗。

I 将字体倾斜。

尺寸 指定文字的大小。

宽度因子 将其变为[宽度因子]为1的字体标准尺寸。

间隔 [行距]是指定字符串的行间距离。[字间距]是指定字符串中每个文字之间的距离。

边距 [上下]、[左右]指定从基准位置开始的距离。

读取尺寸设置文件 选择文字的尺寸设置文件。文字的尺寸设置请参照[设置]中的[图形]-[文字尺寸]。

尺寸线值 [小数点精度]选择尺寸线值的位数。
勾选[小数点部分为0时不显示]后，设置尺寸线值的小数点之后的表现。勾选后，小数点后没有数值时，仅显示整数。取消勾选后，当小数点后没有数值时，显示“1000.0”。
勾选[用千位分隔符(,)]后，每三位之间显示逗号。

引出线 [超出尺寸线]指定引出线长于尺寸线的的长度。
[偏移量]指定引出线短于坐标指定位置(链接的粘贴位置)的长度。

箭头 [式样]选择左右箭头的形状。
[箭头宽]指定箭头宽度。
[箭头长度]指定箭头长度。
[圆直径]指定圆的直径。

读取尺寸设置文件 选择尺寸线的尺寸设置文件。尺寸线的尺寸线设置文件请参照[设置]中的[图形]-[尺寸线样式]。

纸张尺寸 以打印纸张显示的尺寸绘图。即使改变比例显示的大小仍不变。

实际尺寸 以指定的比例为基准尺寸绘图。显示大小随比例改变。
选择“当前操作视口”，则以操作视口的比例为基准尺寸绘图。

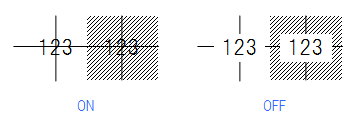

背景透明 勾选后，与其他线条重叠显示。

直径 指定轴线图例圆的直径。设置数值以纸张上的毫米为单位。

间隔 指定图例与轴线之间的空隙。设置数值以纸张上的毫米为单位。

字体 指定文字的字体。

尺寸 指定文字的大小。设置数值以纸张上的毫米为单位。

宽度因子 将其变为[宽度因子]为1的字体标准尺寸。

文字尺寸 弹出“详细”对话框，详细设置文字尺寸。

? 选择文字尺寸设置文件。

字体 指定文字的字体。

B 将字体加粗。

I 将字体倾斜。

尺寸 指定文字的大小。设置数值是以纸张上的毫米为单位。

宽度因子 将其变为[宽度因子]为1的字体标准尺寸。

间隔 [行距]是指定字符串的行间距离。[字间距]是指定字符串中每个文字之间的距离。

边距 [上下]、[左右]指定从基准位置开始的距离。

读取尺寸设置文件 选择文字的尺寸设置文件。文字的尺寸设置文件请参照[设置]中的[图形]-[文字尺寸]。

进行绘制单线路由的相关设置。此处的设置方法与单线设置命令相同。

设置单线路由上绘制的用途图例。设置数值以纸张上的毫米为单位。

自动布置间隔 设置用途图例的间隔。

自动布置最小间隔 从大于设置数值的路由长度开始布置用途图例。

各比例的大小 打开[图例设置]对话框，设置各比例的用途图例的大小。

字体名 设置用途图例的字体名。

宽度因子 设置文字的比率。以纵向为基准输入横向的比率。

省略图例(单线)
设置单线的省略图例。

配管、螺旋风管、软接风管 选择配管、螺旋风管、软接风管的省略图例。

矩形风管 选择矩形风管的省略图例。

设置管件图例的大小及短须线宽。设置数值以纸张上的毫米为单位。

大小 按比例设置管件图例大小。

详细设置 按管件图例的种类，设置大小。需统一以倍率修改图例大小时，指定数值，在[所选项目]右侧选择或输入倍数，点击[执行]。 修改的数值，可利用[恢复]恢复出厂值。

与线型设置无关管件用实线表示 勾选后，实线表示管件图例。取消勾选后，?以对象所设置的线型表示管件图例。

利用短须表示选择断续的显示/隐藏的方法。设置适用于管件图例”一般“”排水“”排水2“”排水3“。
[所有比例下均用短须显示]以所有比例显示短须。
[***及以上比例用短须显示]以所选比例以上的视口显示短须。
[所有比例下均不用短须显示]所有比例下均不显示短须。

线宽设置 上弯/下弯的线宽设置。

图例重叠时，阀类图例、风阀图例缩小显示 勾选后，阀类图例、风阀图例重叠时，将缩小显示。但是，不会小于设置为最小尺寸的最小值。

最小尺寸 设置阀类图例、风阀图例缩小率的最小值。

图例重叠时，管件图例缩小显示 勾选后，管件图例重叠时，将缩小显示。

图例倍率 管件图例的缩小率小于设定值以下时，将不显示短须。

变径头图例 选择图例种类。

法兰图例显示 勾选后，法兰连接或法兰连接型的阀类以2条线的图例显示。以单线图例布置的法兰，与该勾选无关，均被显示。

显示管套、管接头图例 勾选后，管套以1根线、管接头以3根线表示。

冷媒用铜管(２管式、３管式)的上弯/下弯用图例显示。 勾选后，45°上弯等，90°以外也以上弯/下弯显示图例。

变径头图例 选择图例种类。螺旋风管的变径头也以该设置进行切换。

立管线宽 设置上弯/下弯的线宽。

风管立管以纸张尺寸指定 风管立管以纸张尺寸表示，而不是以实际尺寸表示。

大小(φ) 按照比例，立管的圆大小以纸张尺寸指定。

详细设置 按照用途上设置的管件图例子项，设置大小。需统一倍率修改立管大小时，指定数值，在[选择项目]的右侧选择或输入倍数，点击[执行]。 修改的数值可利用[恢复]返回至出厂值。

大小(W)、(H) 按比例将风管立管的大小以纸张上显示的尺寸指定。勾选[风管立管以纸张尺寸指定 ]时使用。

单线阀门等，按比例设置其图例大小。设定数值以纸张上的毫米为单位。

大小 阀门等，按比例设置其图例大小。

详细设置阀门等按种类设置大小。需统一以倍率修改图例大小时，指定数值，在[选项选择した项目を]右侧选择或输入倍数，点击[执行实行]。 修改的数值，可以利用[恢复]恢复出厂值。

用实线显示 阀类、风阀类、VAV?CAV、帆布风管的图例用实线显示。

指定图层线的线宽 勾选后，就阀类、风阀类、VAV?CAV、帆布风管的单线图例、以及施工模式中的单线表示，作为图层线宽登录的线宽可以以比例为单位进行修改。
线宽设置，可通过按[线宽设置]按钮弹开[线宽设置]对话框进行。

线宽设置 打开[线宽设置]对话框，登录微图层线宽的线宽以比例为单位进行设置。

VAV、CAV图例纸张尺寸确定 勾选后，VAV、CAV的单线表示以纸张尺寸显示。设计模式中以单线图例布置的VAV、CAV，与该勾选无关，必定会以纸张尺寸显示。

帆布风管图例显示 勾选后，显示帆布风管的单线表示。设计模式中以单线图例布置的帆布风管，与该勾选无关，必定会显示。

对于单线表示为纸张尺寸的设备，按照比例设置图例大小。设置值为原尺寸的倍率。风箱、静压箱、风口、自选配件也是作为设备，适用该数值。
属性项目的材料统计-组群为“灯具”“电气器具”“盘类”“箱式变压器”“发电机”的设备，参照导线图例的倍率。

倍率 通过修改设定值，修改设备图例的大小。

设计模式中以冷媒管的绘制、尺寸定义、尺寸标注设置要使用的冷媒管图例一览。此处的设置方法与冷媒管尺寸设置相同。

(冷媒管尺寸清单) 显示冷媒管尺寸一览。

追加 追加新的冷媒管尺寸设置项目。

删除 删除已选冷媒管尺寸的设置项目。

拉丁字母／数字
选择”拉丁字母“时，以ＡＢＣＤ…的顺序生成冷媒管尺寸图例名称。
选择”数字“时，以１２３４…的顺序生成冷媒管尺寸图例名称。

冷媒气管×液管／液管×冷媒气管
选择“冷媒气管×液管”时，２管式以“冷媒气管×液管”的顺序，３管式则以“汽管×输出气管×液管”的顺序显示。
选择“液管×冷媒气管”时，２管式以“液管×冷媒气管”的顺序，３管式则以“液管×汽管×输出气管”的顺序显示。

升顺／降顺
选择“升序”时，以冷媒气管或液管中左侧管尺寸更小的顺序进行排列。
选择“降序”时，以冷媒气管或液管中左侧管尺寸更大的顺序进行排列。

(冷媒管显示顺序)
从”２管式→３管式“”３管式→２管式“中选择。 影响绘制或尺寸定义、冷媒管尺寸清单中的显示顺序。 　

设置电气导线上标注的根数图例。此处的设置方法与根数图例设置相同。

分类 选择清单中显示的根数图例的分类。显示[分类编辑]对话框。

分类编辑 可追加、删除、重命名及重排根数图例。

(清单) 显示根数图例的图形及名称。

追加 追加新的根数图例。显示[根数图例追加]对话框。

编辑 编辑所选根数图例。显示[根数图例编辑]对话框。

删除 删除所选根数图例。无法删除图纸中使用的根数图例。

↑↓选项卡 修改根数图例的排列顺序。

设置在导线安装方法的一览。此处的设置方法与安装方法设置相同。

(安装方法清单) 显示安装方法名称和已设置的线型。点击时，可修改设置。

追加 追加新施工区域。

删除 删除选择的施工区域。无法删除图纸上使用的施工区域。

↑↓按钮 修改施工区域的排列顺序。

设置单线图例、电气导线中标注的根数图例、省略图例等的显示尺寸。此处的设置方法与导线图例设置相同。

单线表示为纸张尺寸的设备，按照比例设置图例尺寸。设置值为针对原尺寸的倍率。
该数值适用于属性项目的材料统计-组群为“灯具”“电气器具”“配电盘“”箱式变压器“”发电机“的设备。

倍率 修改设定值，修改单线图例的大小。

图例 设置根数图例图例部分的数值。

加字 设置根数图例加字部分的数值。

箭头 设置省略图例(箭头)的数值。

三角形 设置省略图例(三角形)的数值。

半箭头 设置省略图例(半箭头)的数值。

半三角形 设置省略图例(半三角形)的数值。

波线 设置省略图例(波线)的数值。

末端符号 设置末端符号的数值。

电线连接点 设置电线连接点的数值。

断线图例 指定导线之间断线图例的有/无、断线间隔、图例之宽。
由2根导线隐藏时，断线间隔之长等于设定值加上被隐藏的2根线间隔而得的长度。
而且，断线图例即使设为有，2根线的导线被隐藏时，则不显示断线图例。

各比例倍率 利用[图例倍率]对话框，就每个图例指定各比例的倍率。

设置不同导线断线处理的ON/OFF?断线处理的优先顺序。此处的设置方法与断线处理设置(导线)相同。

在绘制编辑梁、柱、墙壁时，设置是否自动包络的默认值。

绘制编辑梁、柱、墙壁时，进行自动包络 勾选后，即可勾选新建图纸的自动包络。

可从莱辅络标准名称中编辑、使用要绘制的配管、管件名称。已编辑的名称适用于属性、工具选项、尺寸标注、材料统计、账票输出。
修改[模板名]后，可统一切换配管、管件、阀类、和式管、和式管配件、防火分区处理配件、UB贯穿配件的名称。
此处的插入与产品编号切换相同。

模板名 点击“▼”，在清单中进行选择。

产品编号模板的追加 新追加产品编号模板。

产品编号的复制 复制所选的产品编号。

产品编号模板名修改 修改所选的设置名称。

产品编号模板的重排 修改产品编号模板的排列。

产品编号模板的删除 删除所选的产品编号模板。

(莱辅络的标准名称) 在[追加]中显示所选配件名称。

通称 修改为图纸中使用的通称。

名称 修改为图纸中使用的名称。

代号 修改为图纸中使用的代号。设置阀类时显示代号。

产品编号 修改为图纸中使用的产品编号。

备注 修改成画面中使用的备注。配管设置时显示。

附件 1个配件1个，将输入的附件追加至帐票输出、材料统计。用逗号(,)分隔可追加多个附件。

配件名称 1个配件1个，将输入的附件名称追加至帐票输出、材料统计。用逗号(,)分隔可追加多个附件名称。

配件的产品编号 1个配件1个，将输入的附件的产品编号追加至帐票输出、材料统计。用逗号(,)分隔可追加多个附件的产品编号。

追加 切换至配件标签，点击[追加]后打开选择对话框，选择配管。

编辑 编辑所选项目。选择多个项目进行编辑，可统一进行修改。

削除 删除所选项目行。删除后，返回至莱辅络的标准名称。

CSV读取 读取[CSV保存]中所保存的文件。

CSV保存 将已设置内容保存至每个标签。

进行分集器工法的和式管的相关设置。此处的处理方法与和式管相同。

在帐票输出及材料统计中统计和式管 勾选后，在帐票输出、材料统计中，和式管包含在统计对象里。

配件 在[追加]中显示所选的管件。

和式管 显示所选的和式管名称。

负长 配管长度减去负长即是和式管长度。

和式管配件 在[追加]中显示所选的和式管配件。

追加 切换至设置配件标签，点击[追加]键，弹出设置追加对话框，选择配件、和式管、负长及和式管配件。

编辑 切换至编辑配件标签，选择编辑项目。点击[编辑]键，弹出设置编辑对话框，编辑配件、和式管、负长及和式管配件。

删除 删除所选项目行。

进行自定义属性相关设置。

清单 显示已登录的自定义属性。可通过拖拽鼠标，替换排列。

追加 追加自定义属性。

复制并追加 复制并追加所选的自定义属性。

编辑 编辑所选择的自定义属性。
还可以双击清单上显示的项目，进行编辑。

删除 删除所选自定义属性。

全删除 全删除已登录的自定义属性。

进行与图纸属性相关的设置。

标签 切换工程信息、图纸信息。

清单 显示已登录的图纸属性。可通过拖拽鼠标修改排列。

追加 追加图纸属性。

复制并追加 复制并追加已选择的图纸属性。

编辑 编辑已选择的图纸属性。
还可以双击清单上显示的项目，进行编辑。

删除 删除已选择的图纸属性。

全删除 全删除已登录的图纸属性。工程信息标签中仅删除工程信息，图纸信息标签中仅删除图纸信息。

进行区域相关设置。
